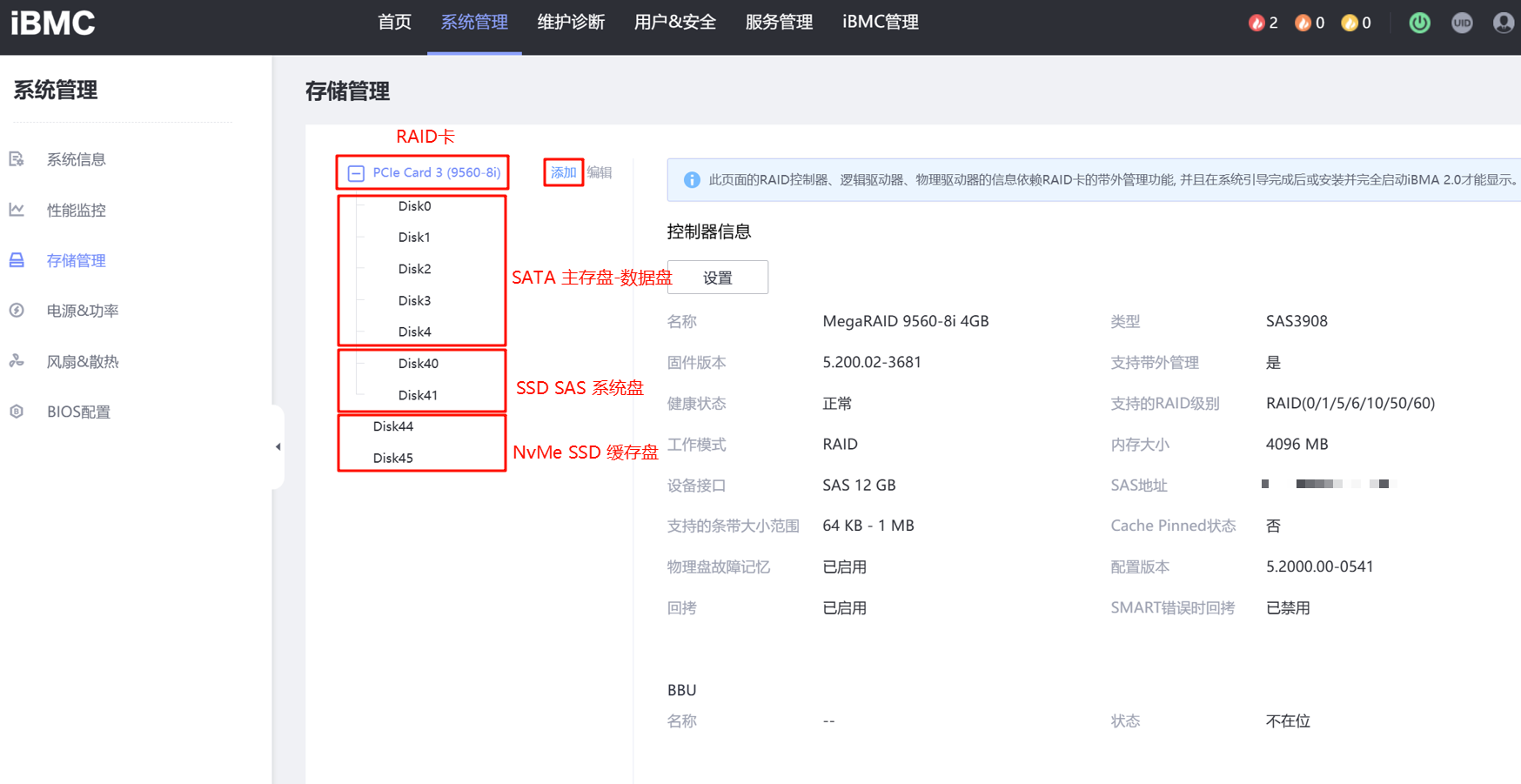

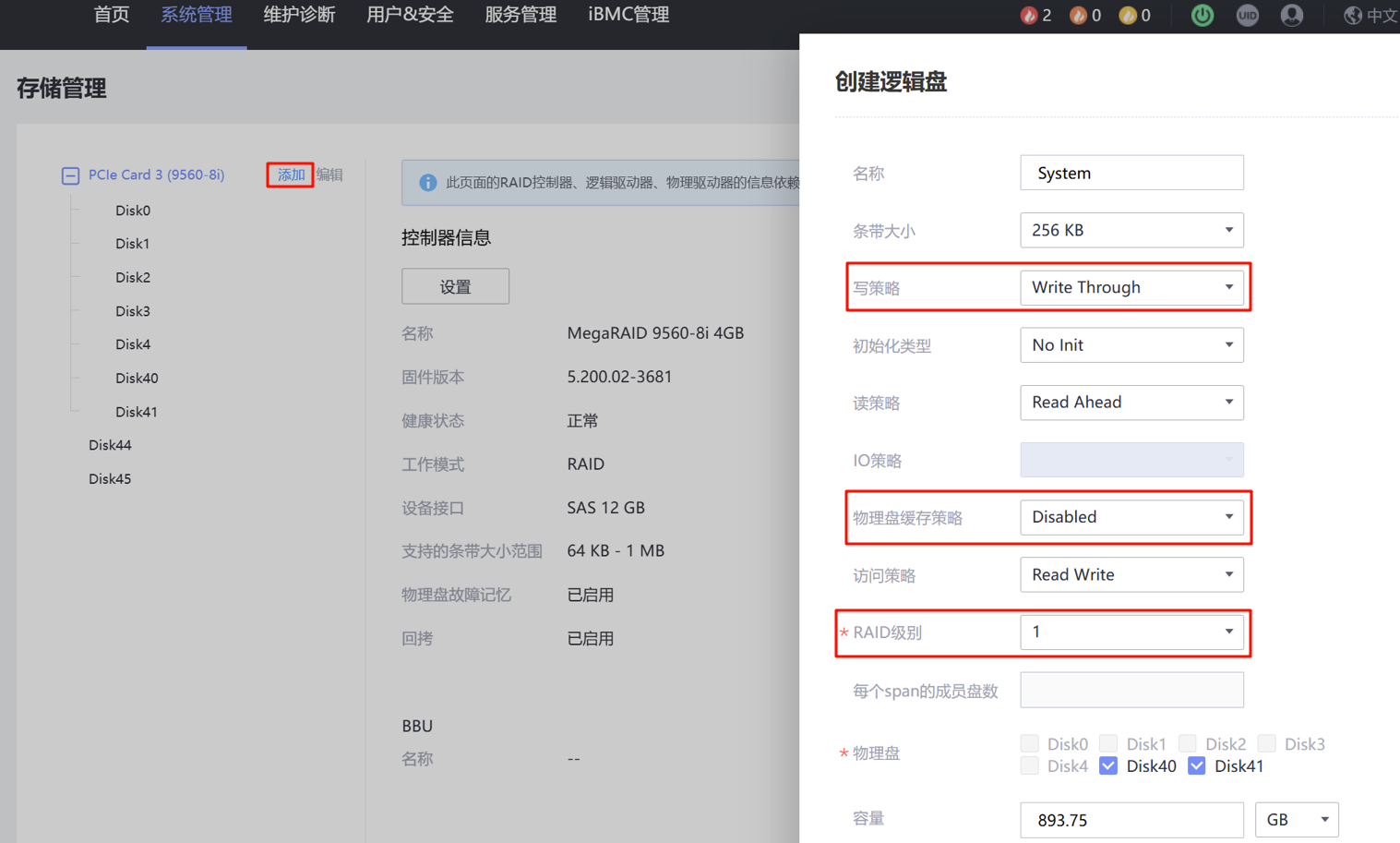

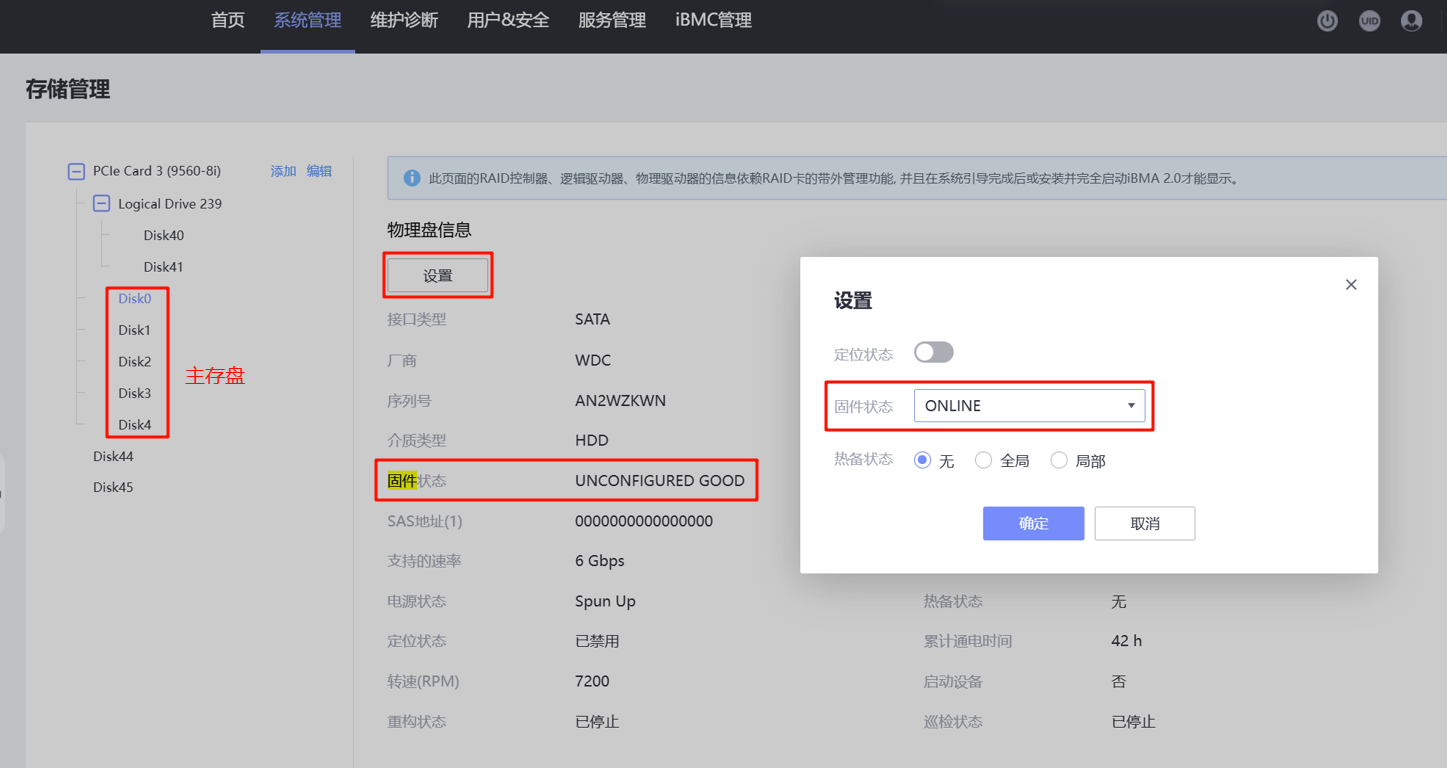

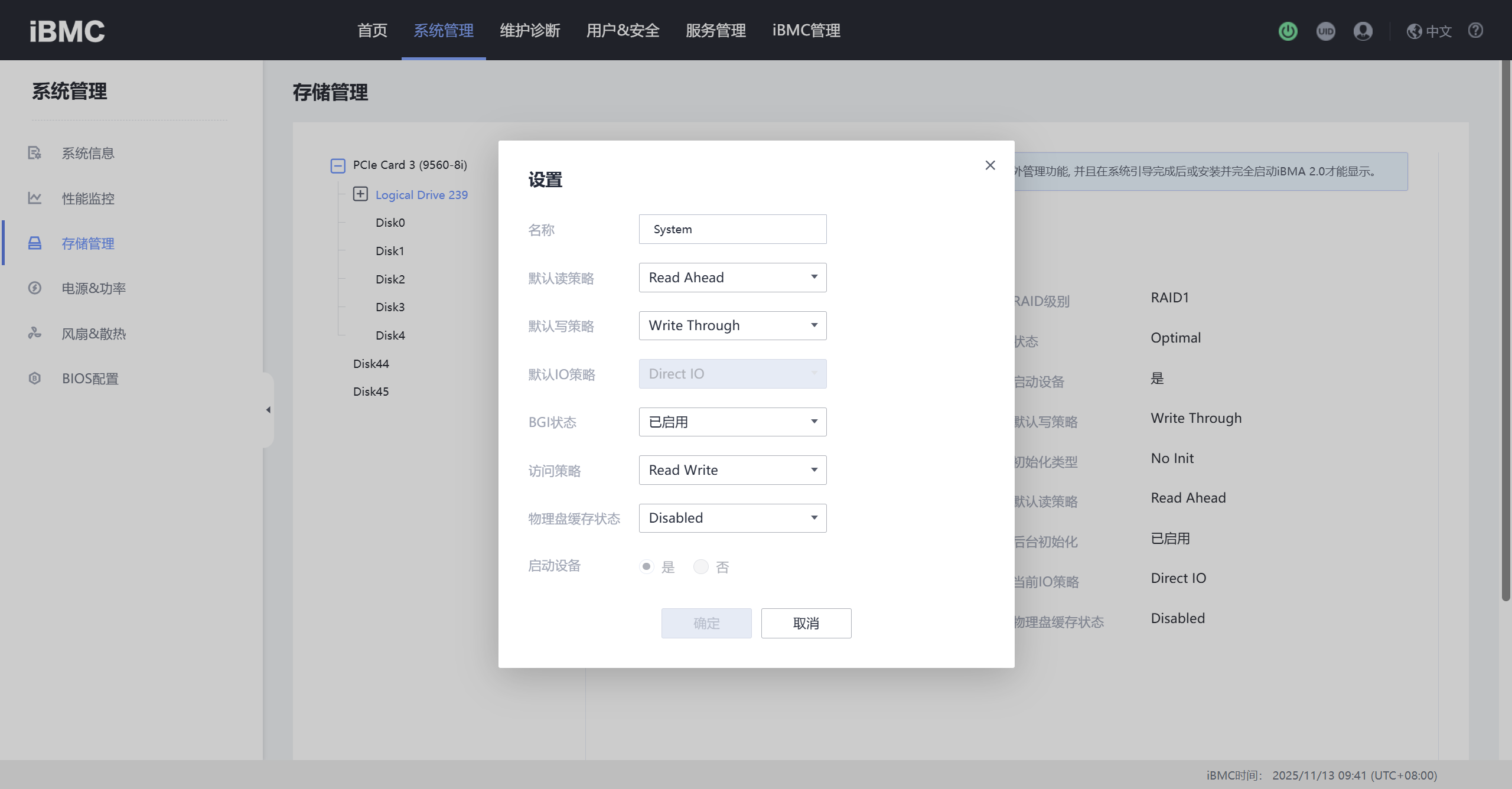

实验环境

实验参考

组网参考

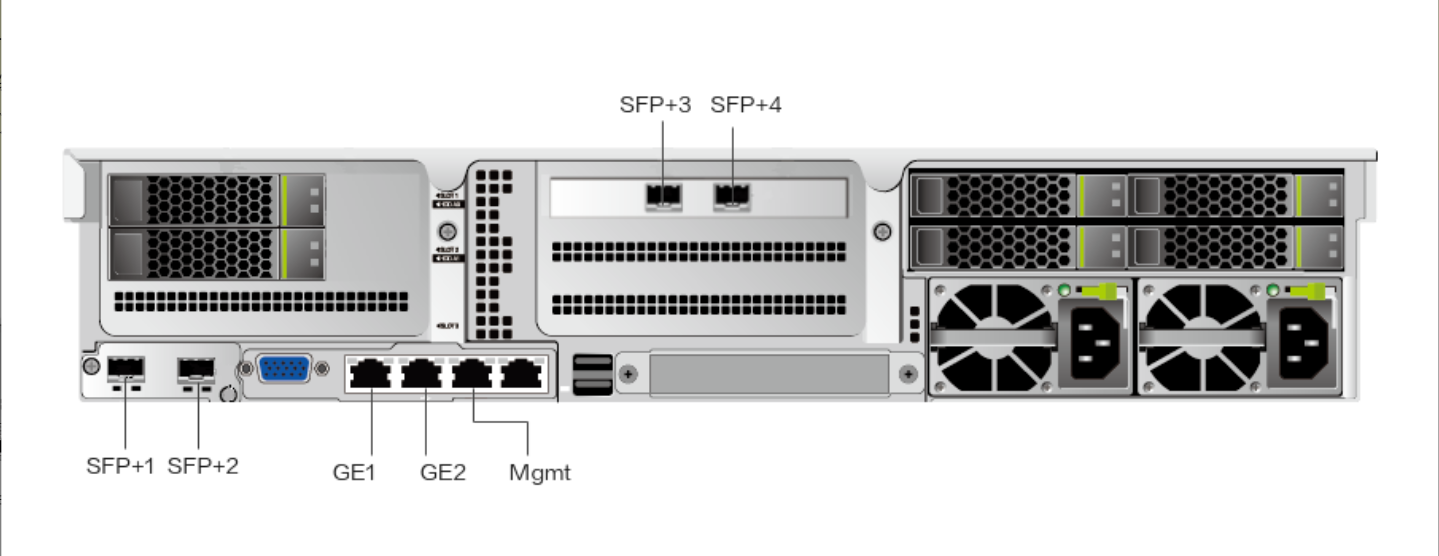

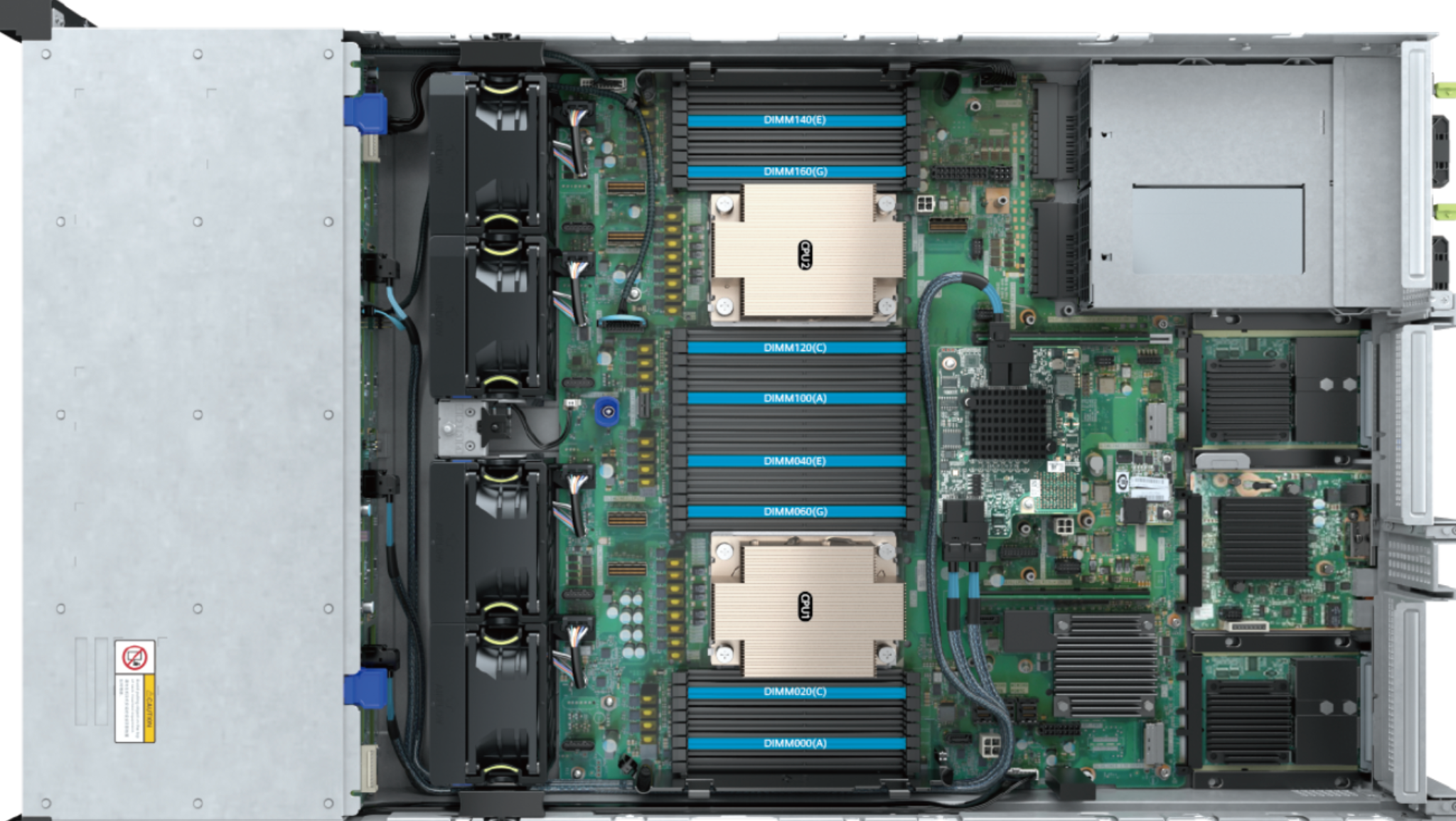

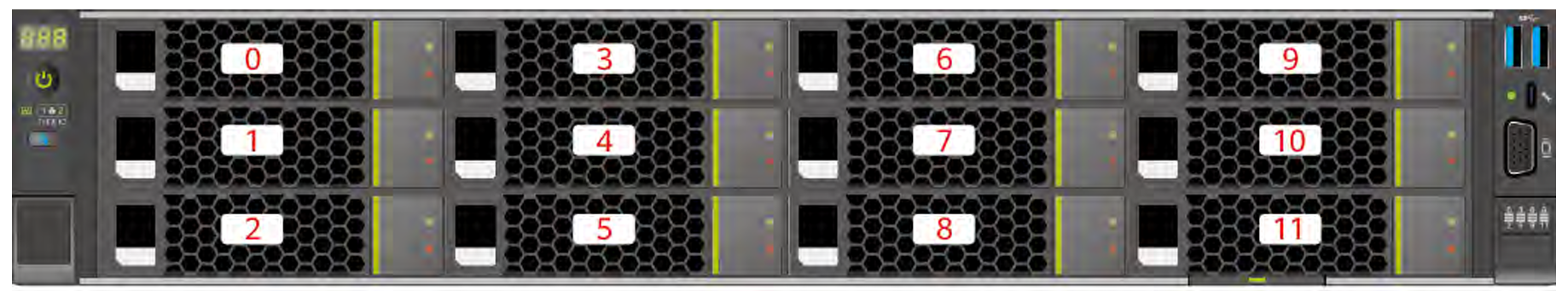

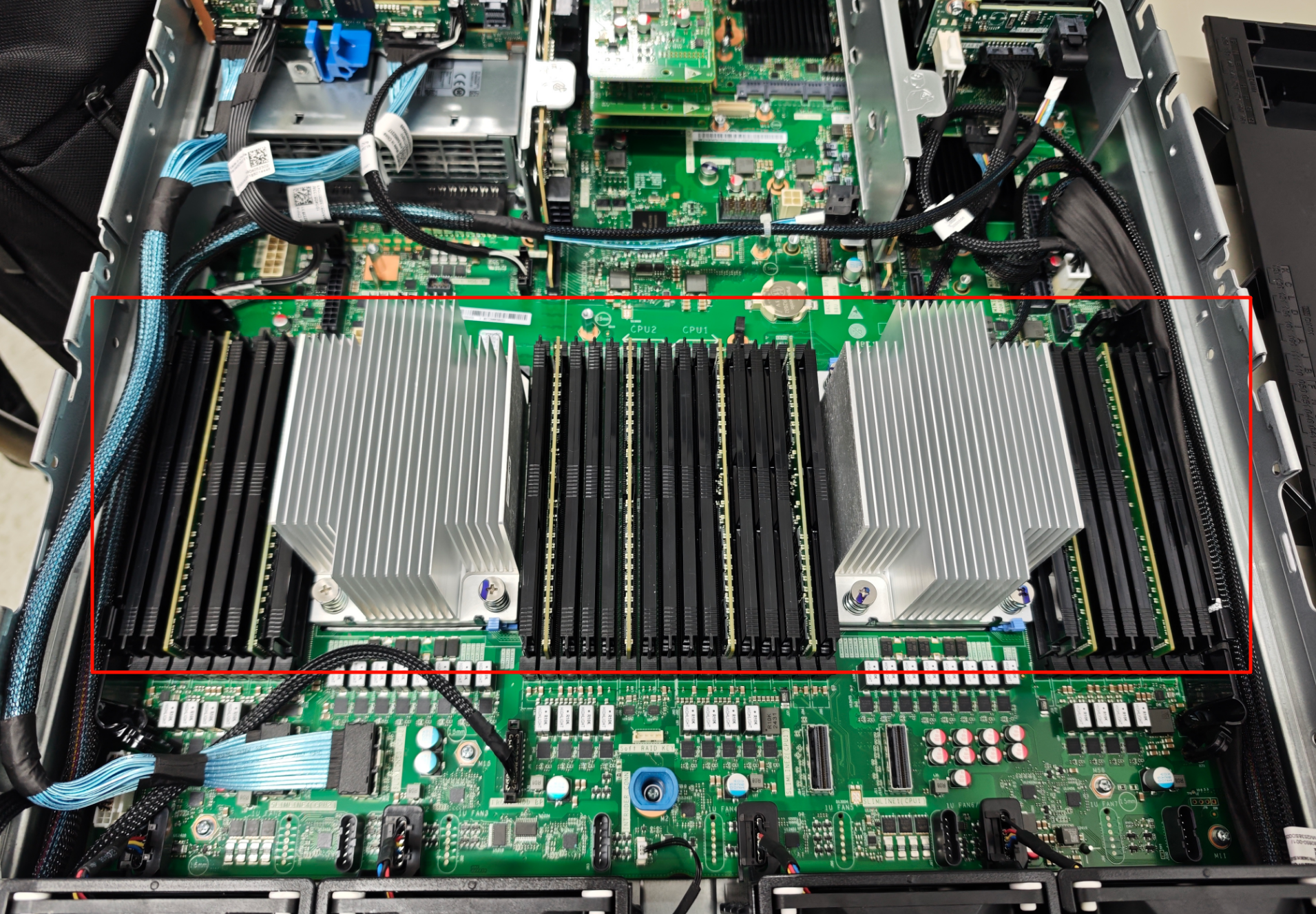

下图为服务器2288H V5的接口示意图，在实际部署中接口规划示例如下

BMC管理平面：Mgmt接口
FusionCube管理平面：GE1、GE2组成一个聚合组
存储平面：SFP+1、SFP+2组成一个聚合组
业务平面：SFP+3、SFP+4组成一个聚合组

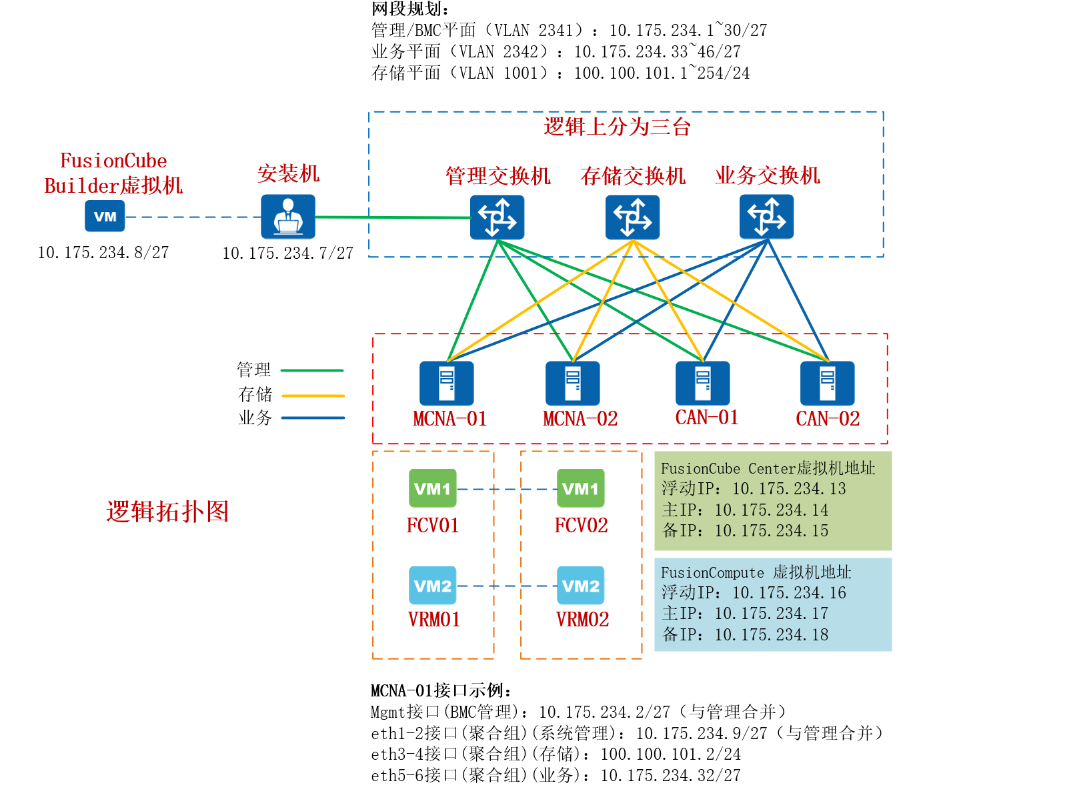

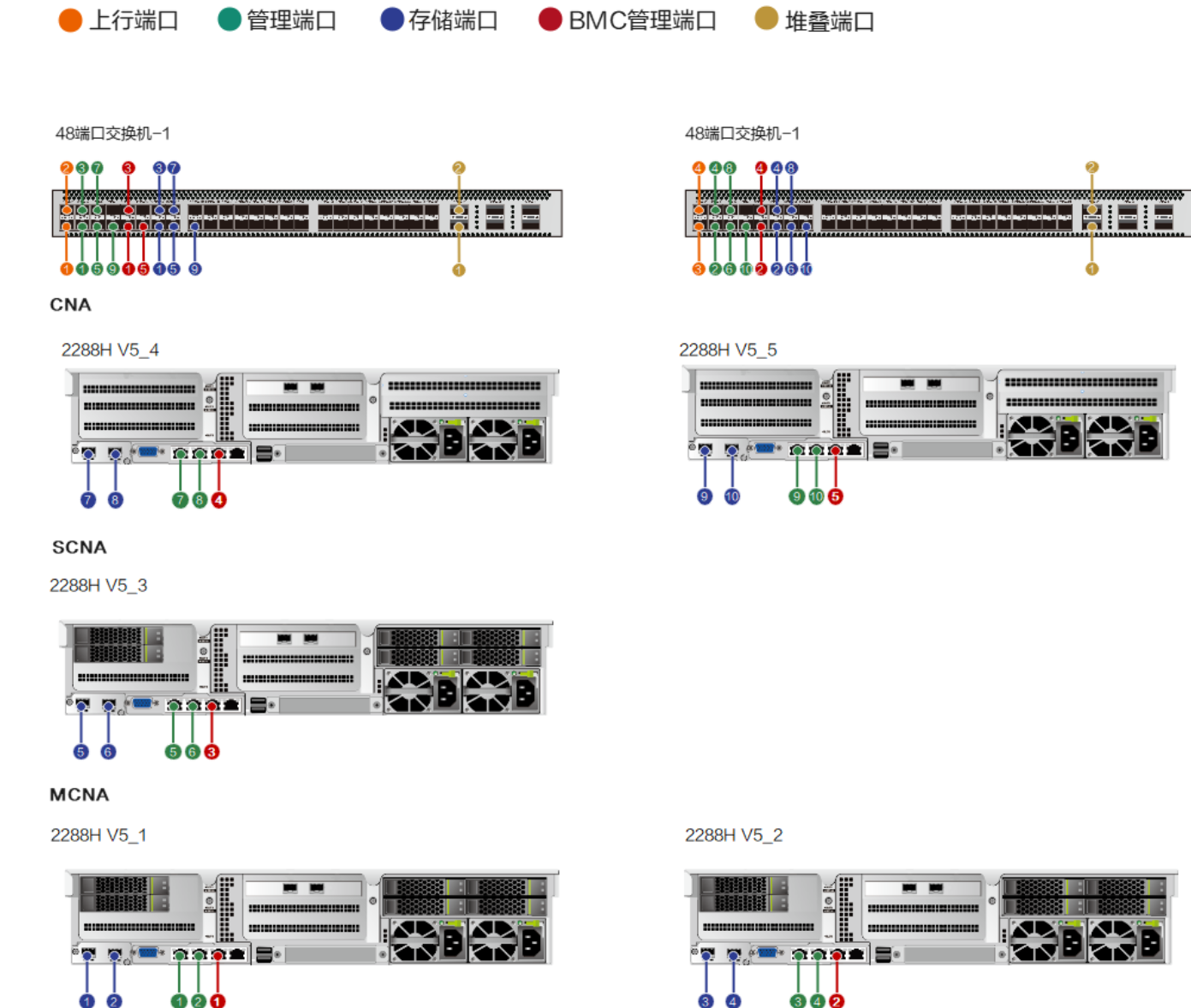

下图为组网助手中提供的：2MCNA+1SCNA+2CNA组网接线示意图

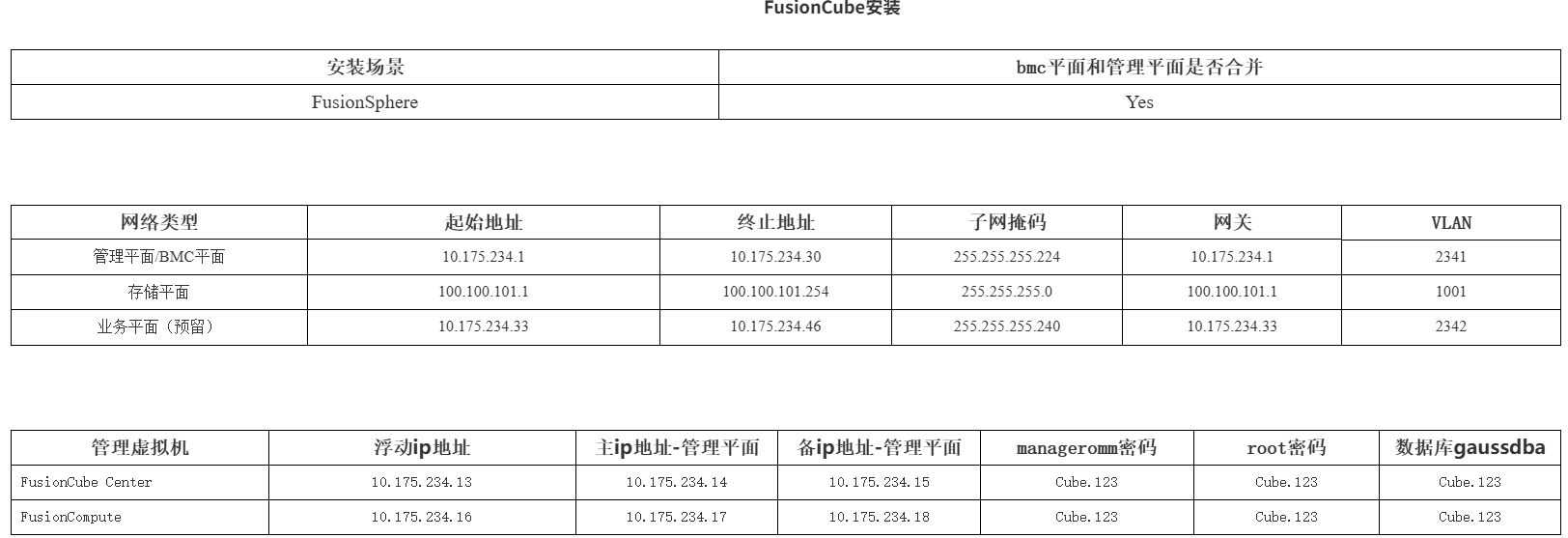

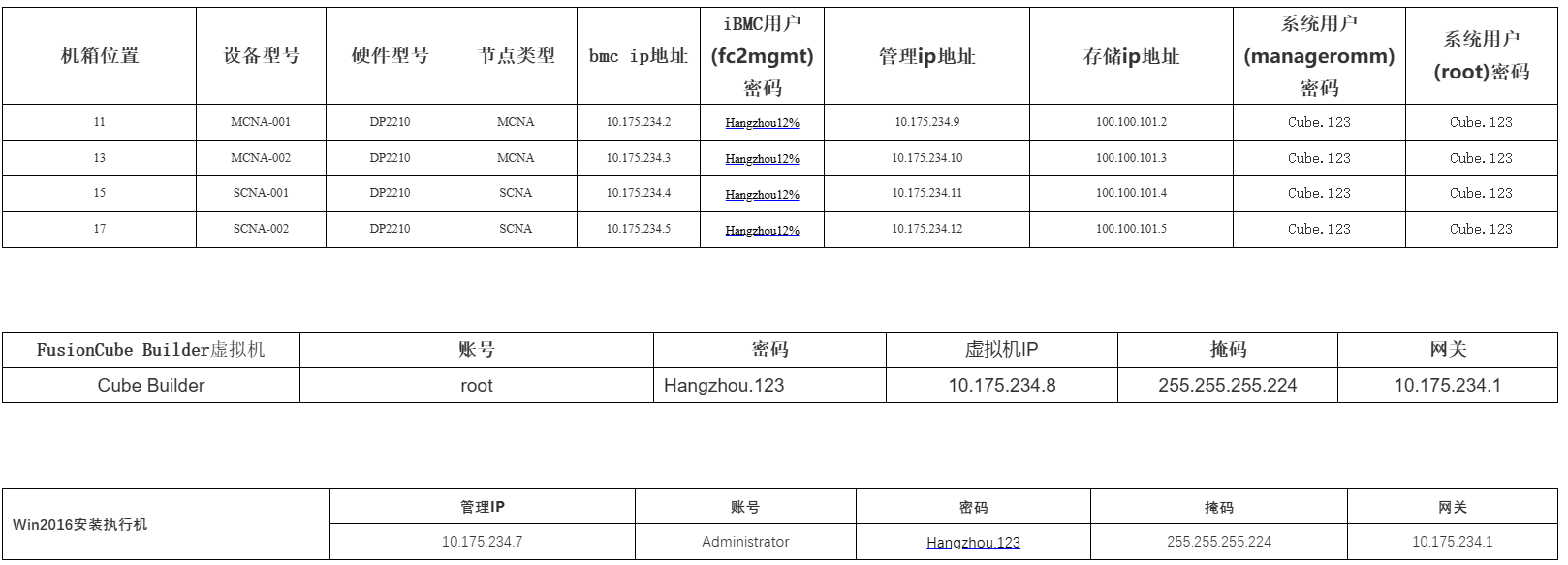

网络规划表

FusionCube安装工具部署

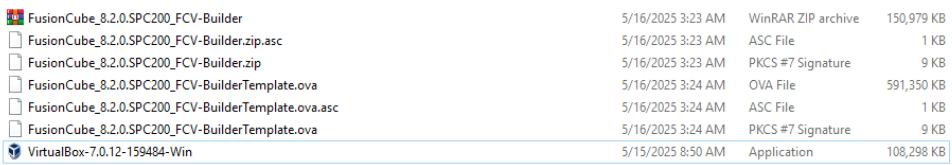

安装工具软件

软件类型	软件包名称
FusionCube Builder虚拟机模版	FusionCube_8.2.0.SPC200_FCV-BuilderTemplate.ova
FusionCube Builder软件	FusionCube_8.2.0.SPC200_FCV-Builder.zip

创建配置FusionCube Builder虚拟机

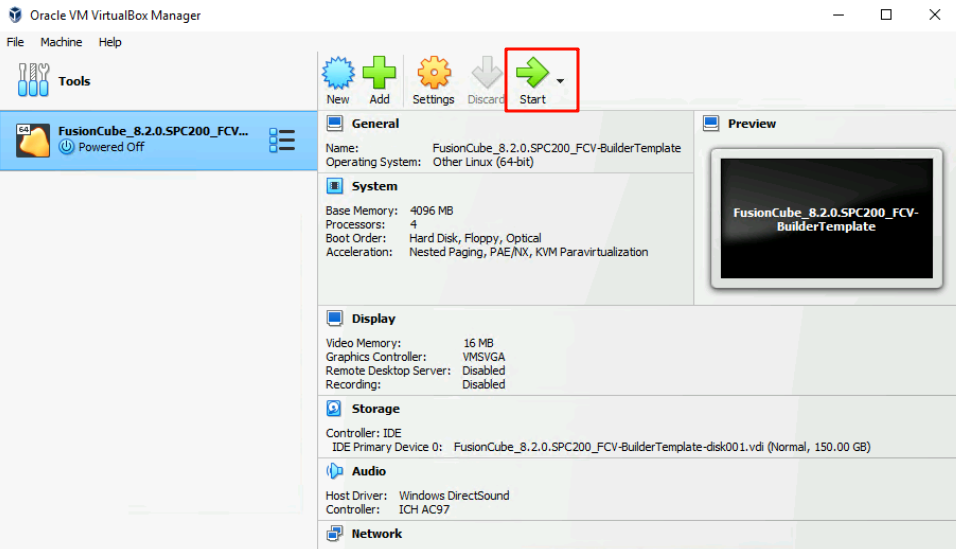

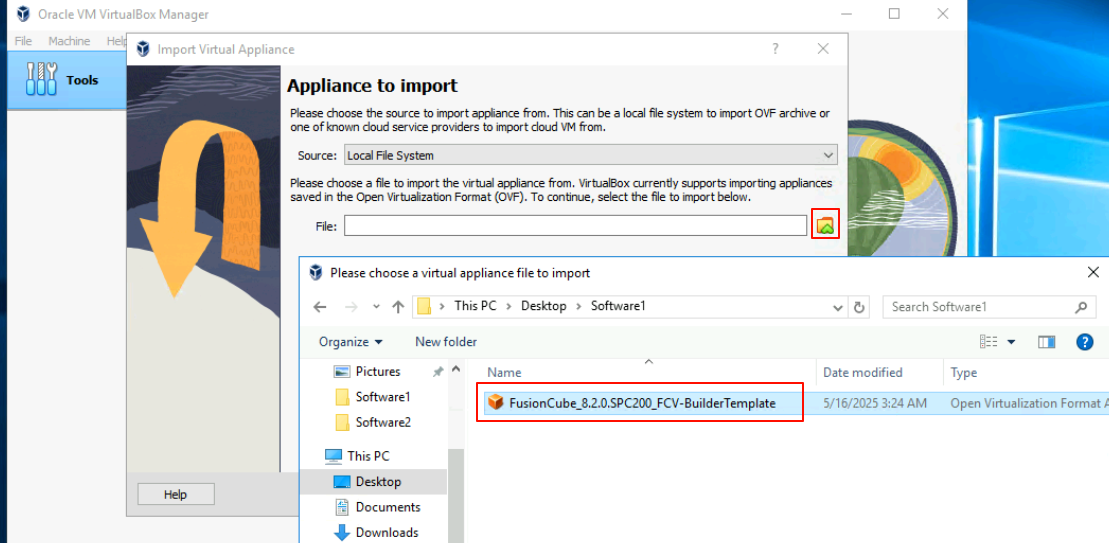

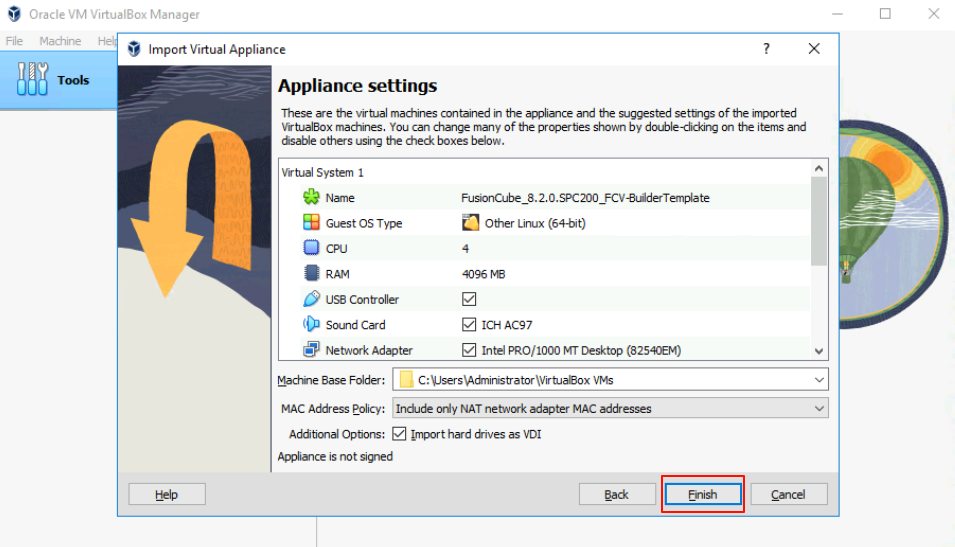

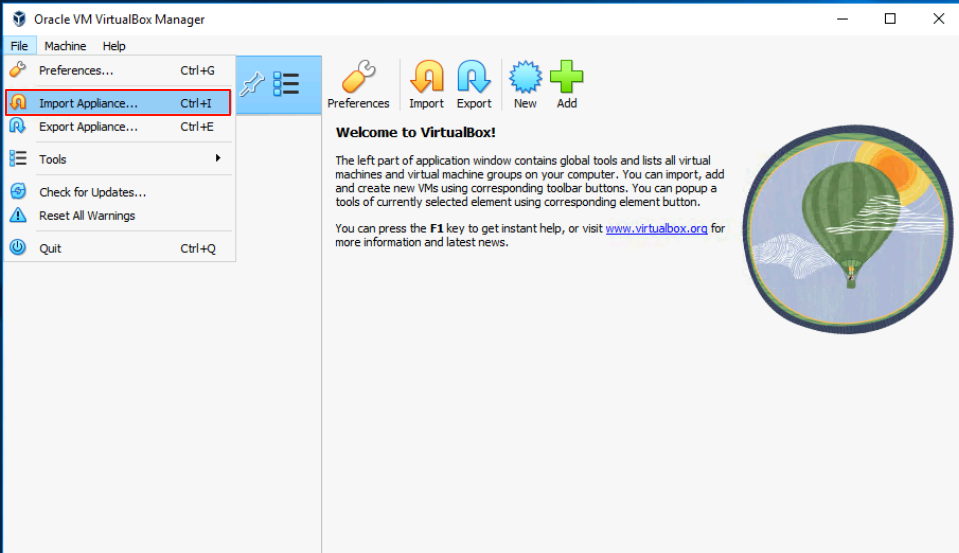

通过导入FusionCube Builder模板文件，创建FusionCube Builder虚拟机，用于后续的FusionCube系统安装

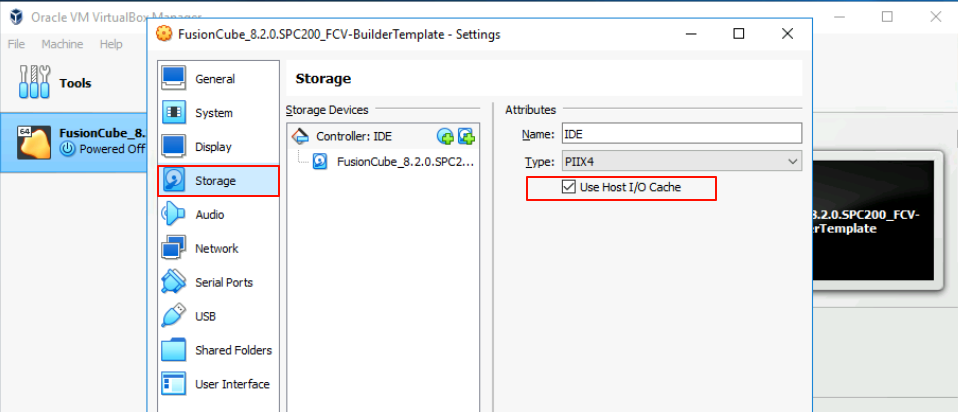

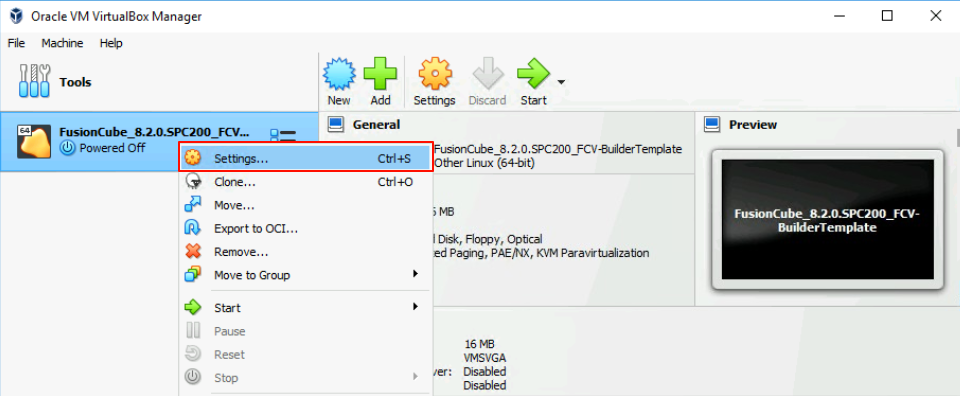

检查虚拟机的存储Use Host I/O Cache使用主机输入输出缓存是否开启

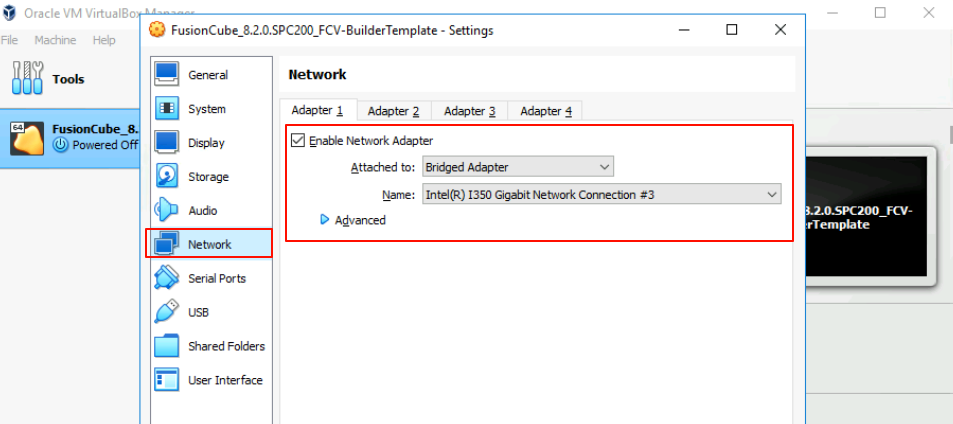

检查虚拟机网络是不是桥接到物理机对应的网卡上（重要）

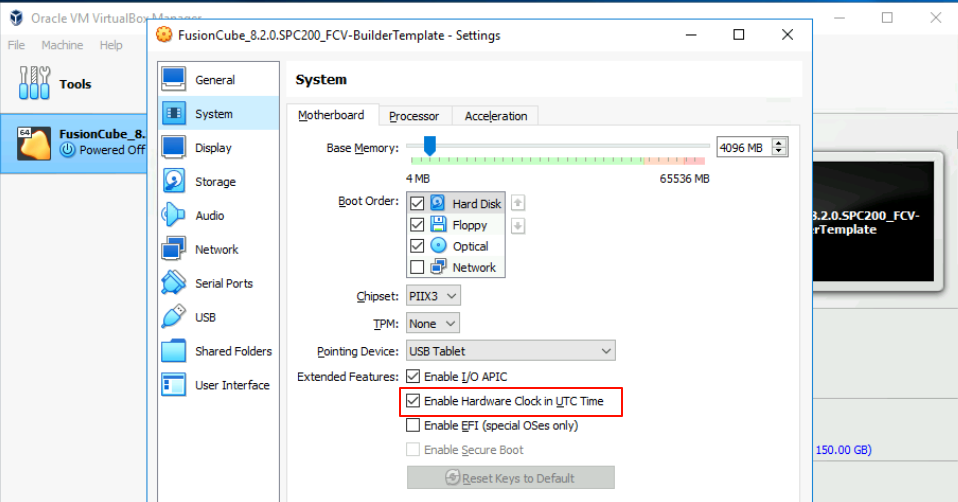

检查虚拟机是否开启Enable Hardware Clock in UTC Time硬件时钟的协调世界时（UTC）模式选项
检查无误后就启动虚拟机

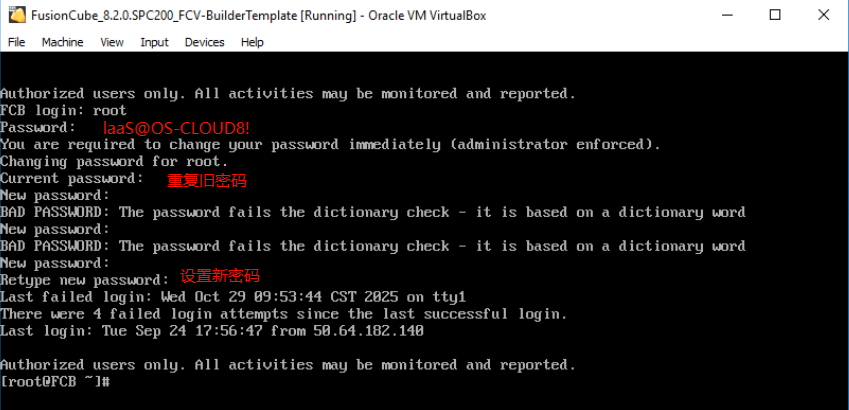

使用账户root和密码IaaS@OS-CLOUD8!登录到系统后，首次登录需要修改密码，按要求修改即可

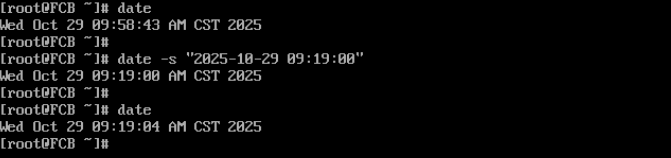

设置系统时间为与本地时间一致；如果FusionCube Builder虚拟机的系统时间和本地时间不一致，会导致MetaVision系统时间与本地时间不一致

1 2	date # 查看系统日期时间 date -s "xxxx-xx-xx xx:xx:xx" # 设置系统日期时间

配置FusionCube Builder网络

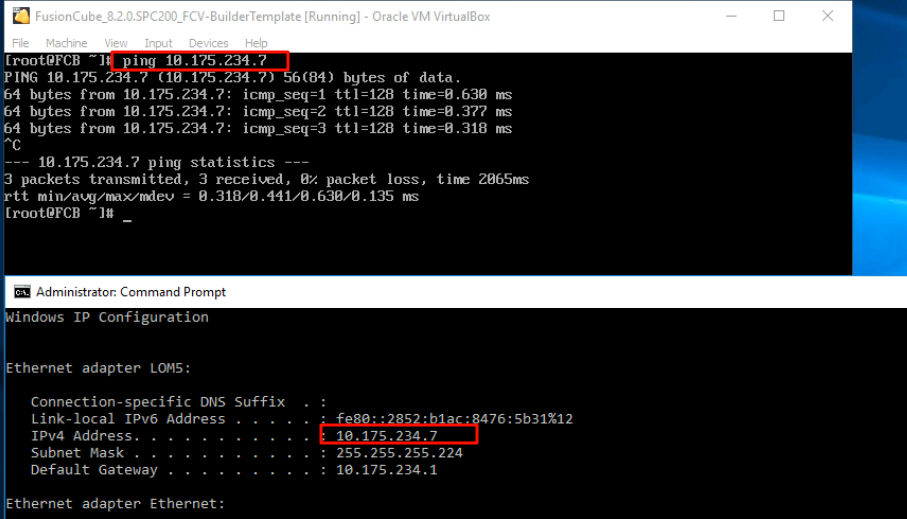

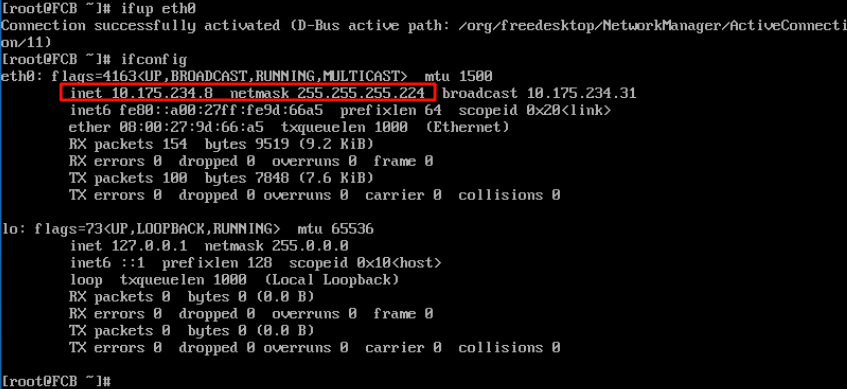

按要求配置FusionCube Builder的IP地址信息后，通过PING物理主机来测试网络是否正确

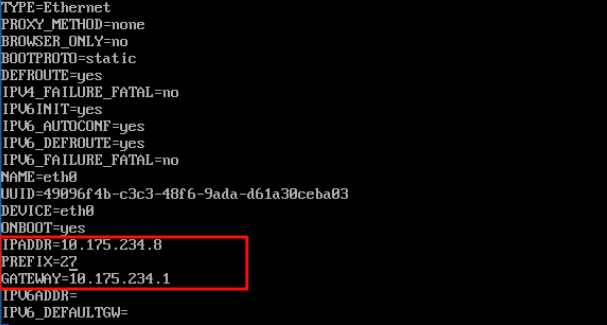

vim /etc/sysconfig/network-scripts/ifcfg-eth0

IPADDR=IP地址
PREFIX=子网掩码
GATEWAY=网关

配置FusionCube Builder软件

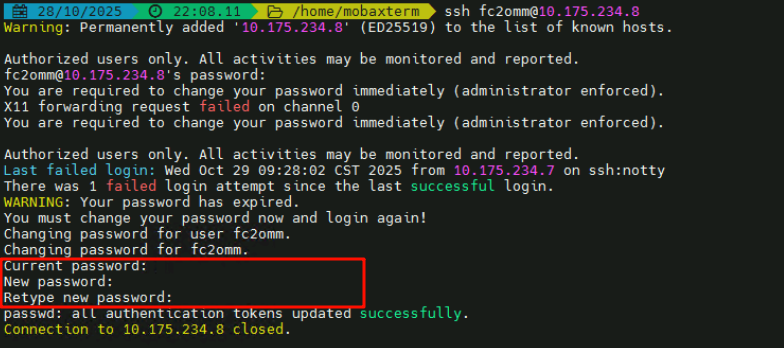

使用账户fc2omm和密码IaaS@OS-CLOUD6!登录到FusionCube Builder，首次登录需要修改密码，按要求修改即可

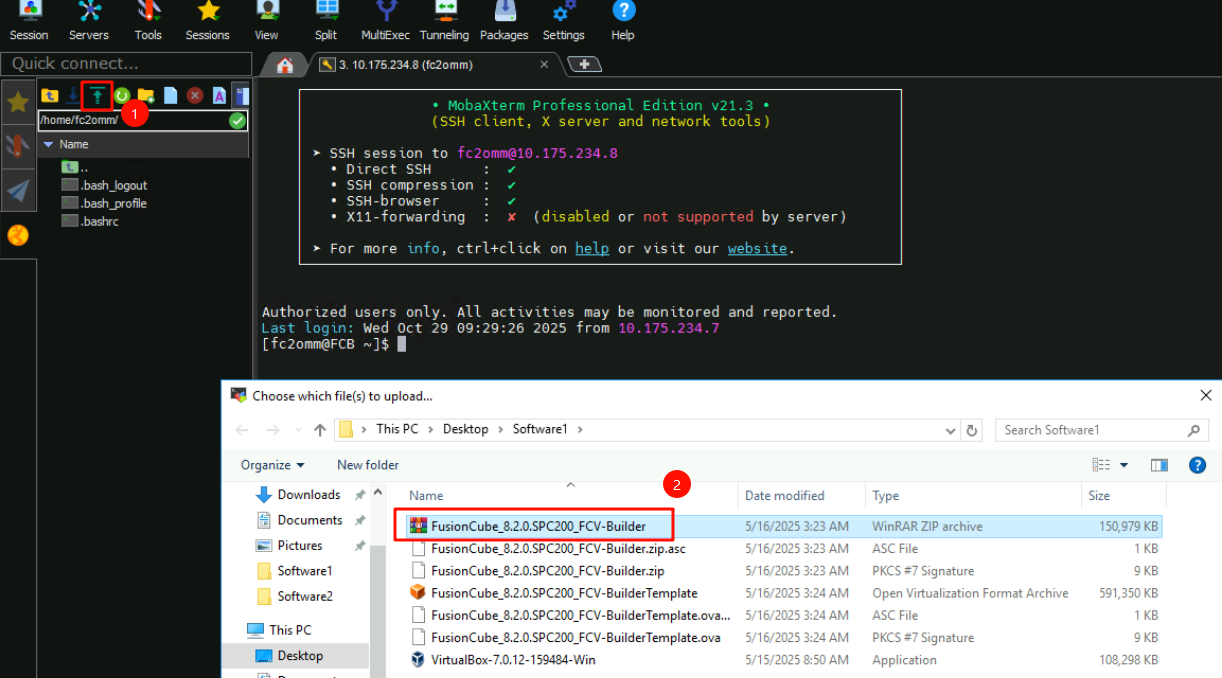

上传FCV构建工具到FusionCube Builder虚拟机

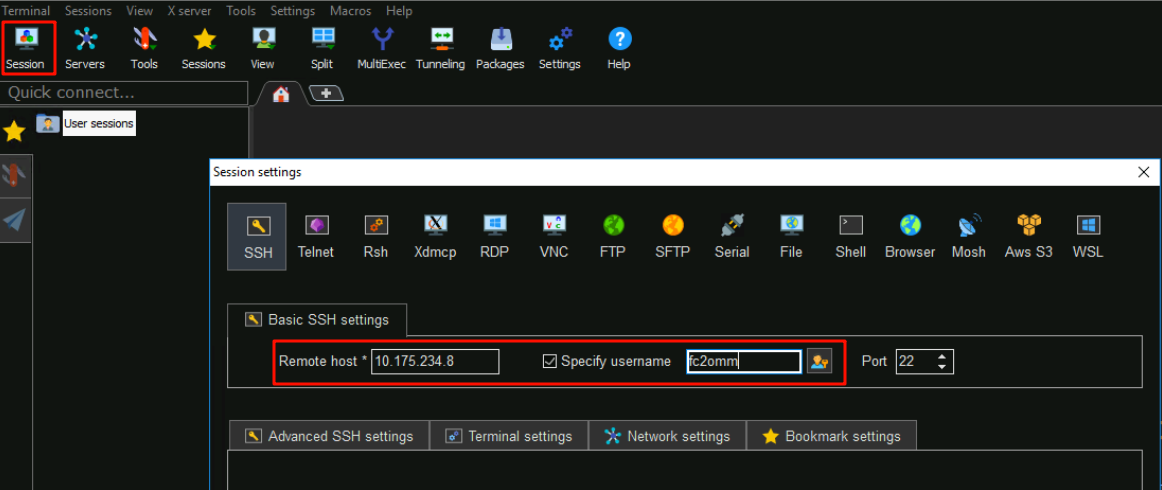

这里Moba工具有个坑，要在新建Session去连接虚拟机才能上传文件，如果直接使用ssh@10.175.234.8是上传不了文件的

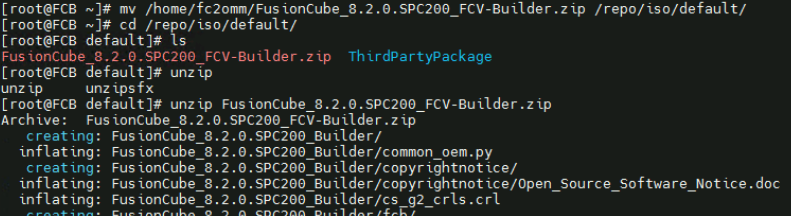

上传完成后切换到root用户，将安装包移动到/repo/iso/default目录下（强制该目录），解压缩后进行安装

1
2
3

mv /home/fc2omm/FusionCube_8.2.0.SPC200_FCV-Builder.zip /repo/iso/default/
cd /repo/iso/default/
unzip FusionCube_8.2.0.SPC200_FCV-Builder.zip

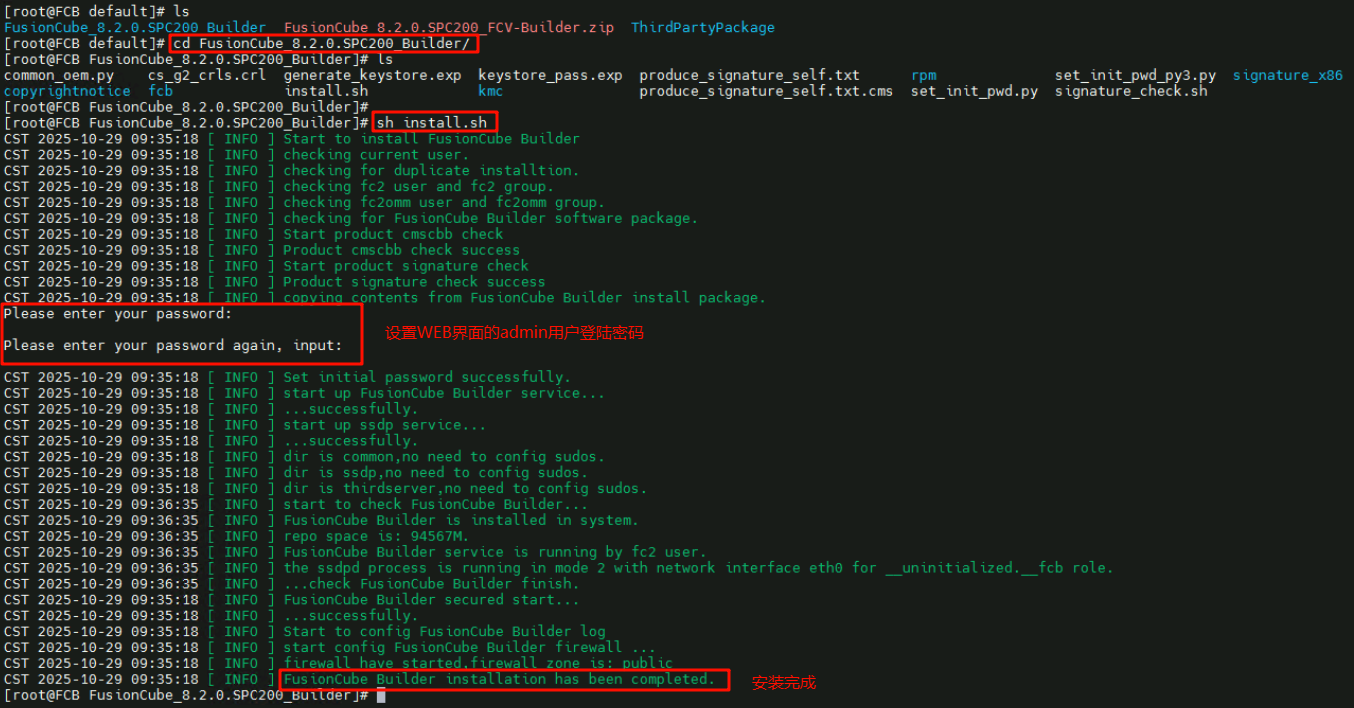

1 2	cd FusionCube_8.2.0.SPC200_Builder sh install.sh

FusionCube系统软件安装

发现服务器和配置参数

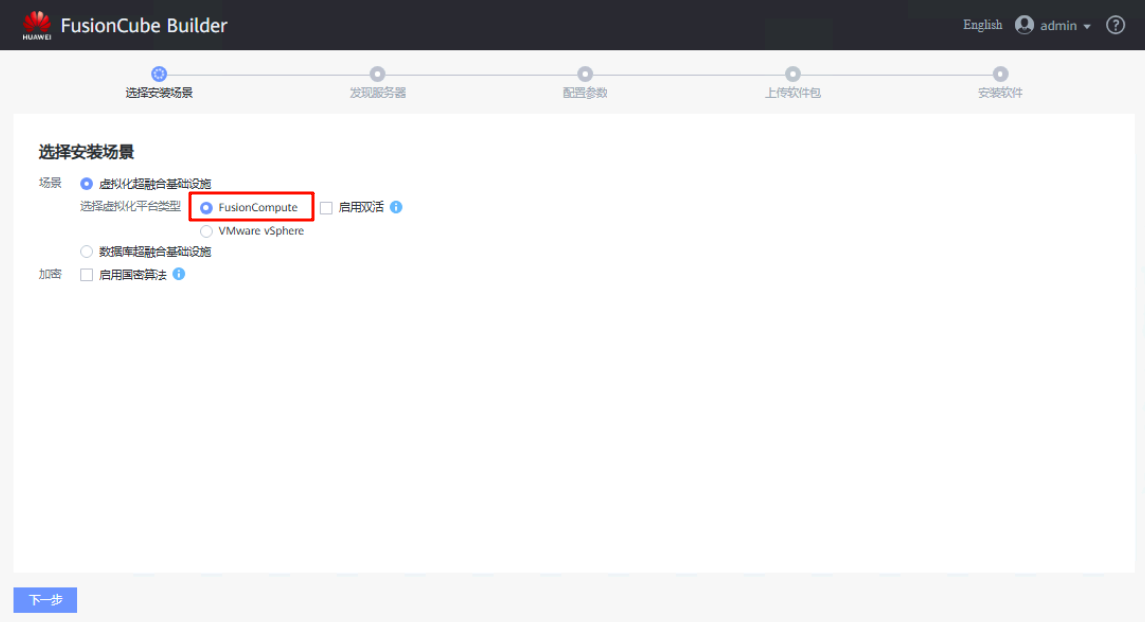

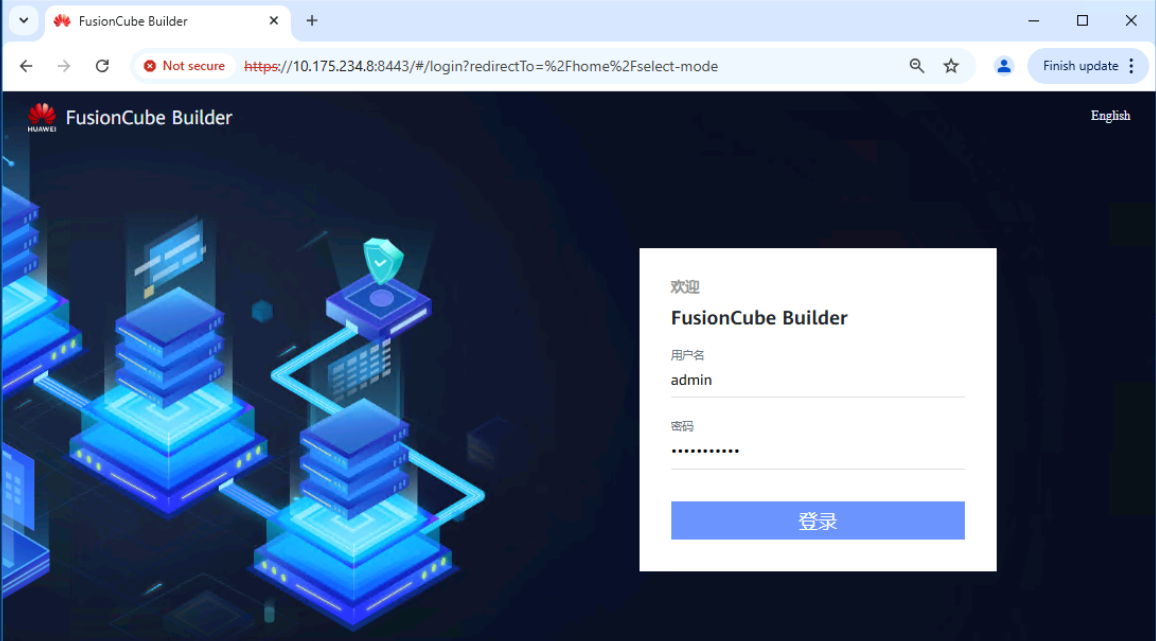

访问https://FusionCube Builder虚拟机IP:8443登陆到FusionCube Builder WebUI，选择虚拟化平台类型为FusionCompute

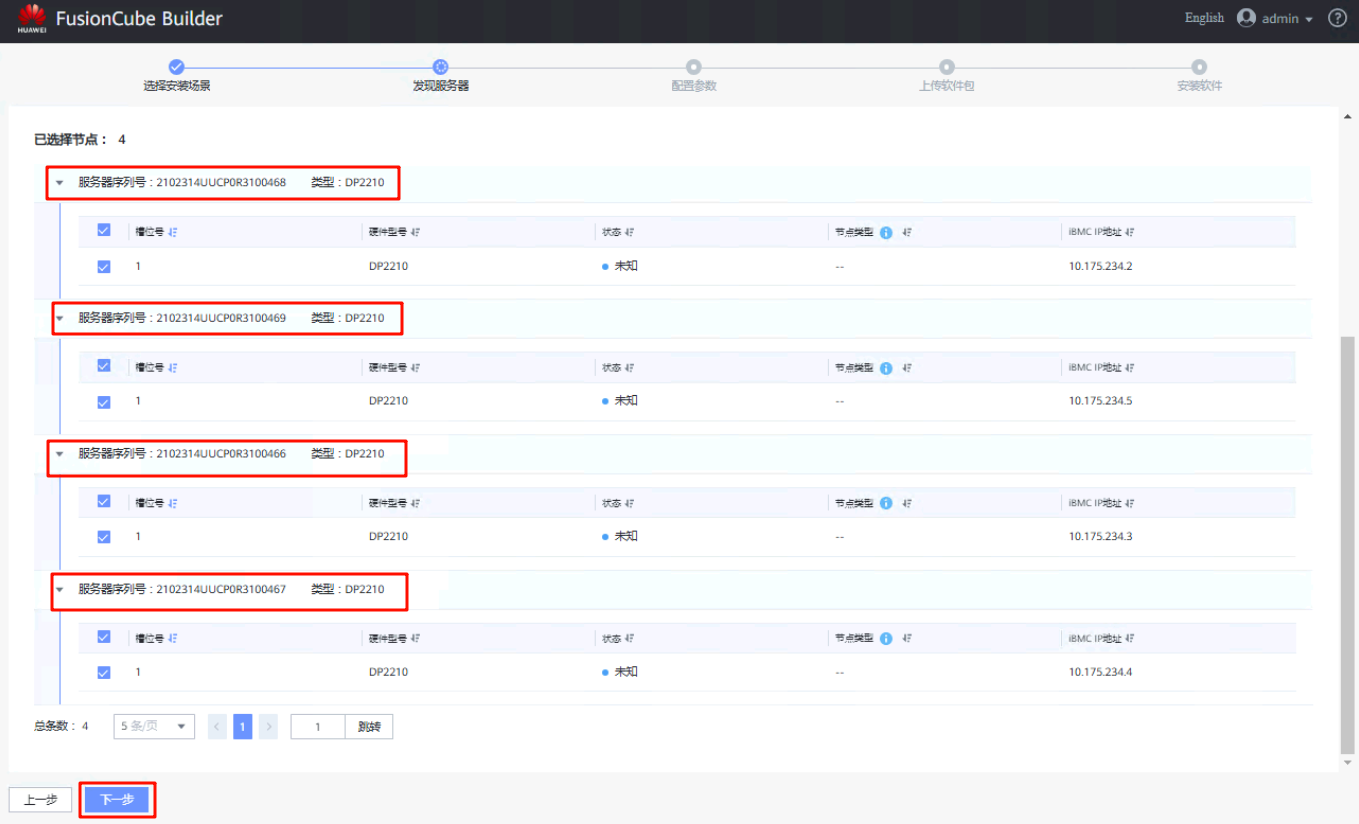

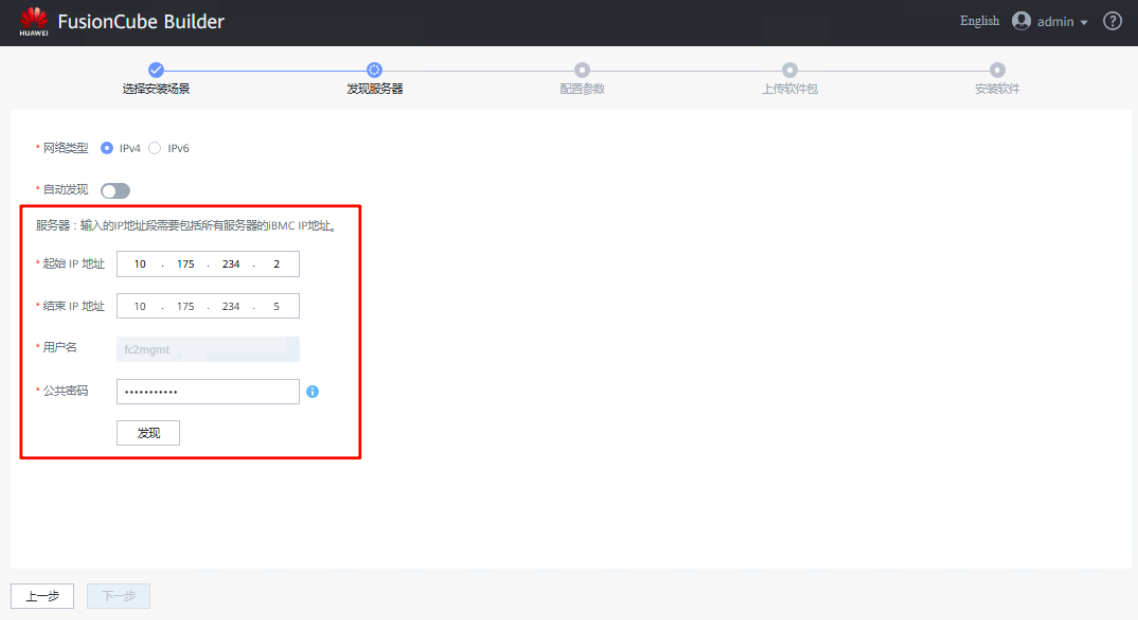

配置物理服务器的IBMC地址段和登录用户名密码，用于发现服务器节点

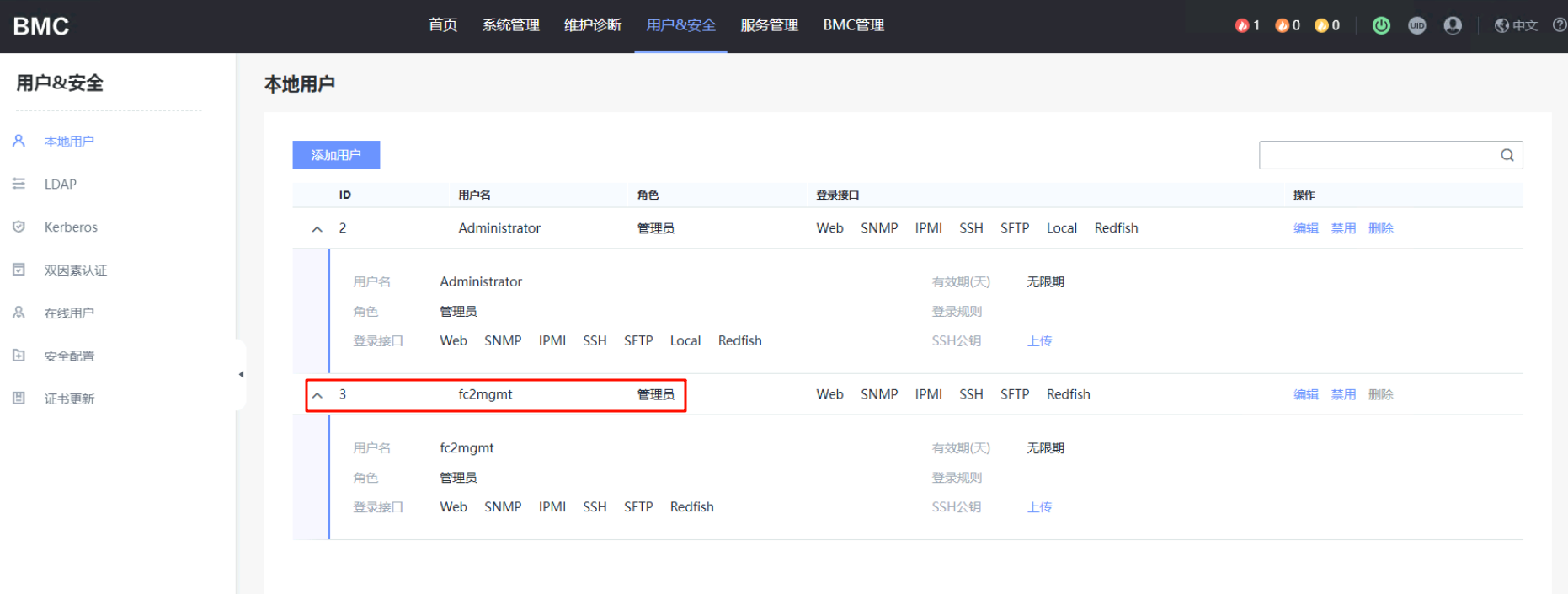

此处的用户名与公共密码需要在服务器的iBMC上存在，该密码将作为FusionCube Center的admin用户登录密码（可能默认已经创建）

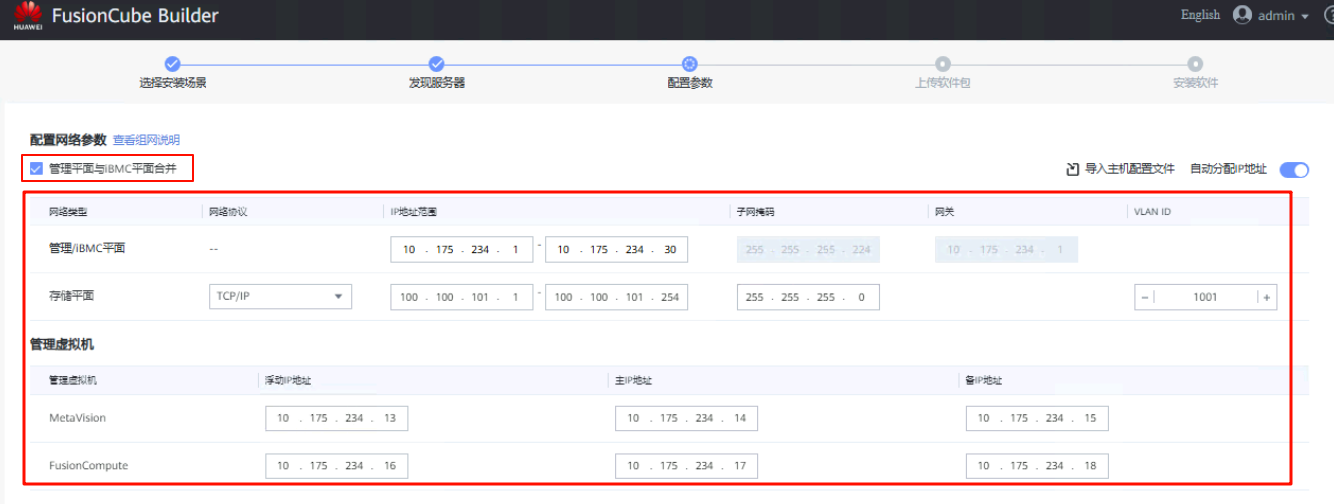

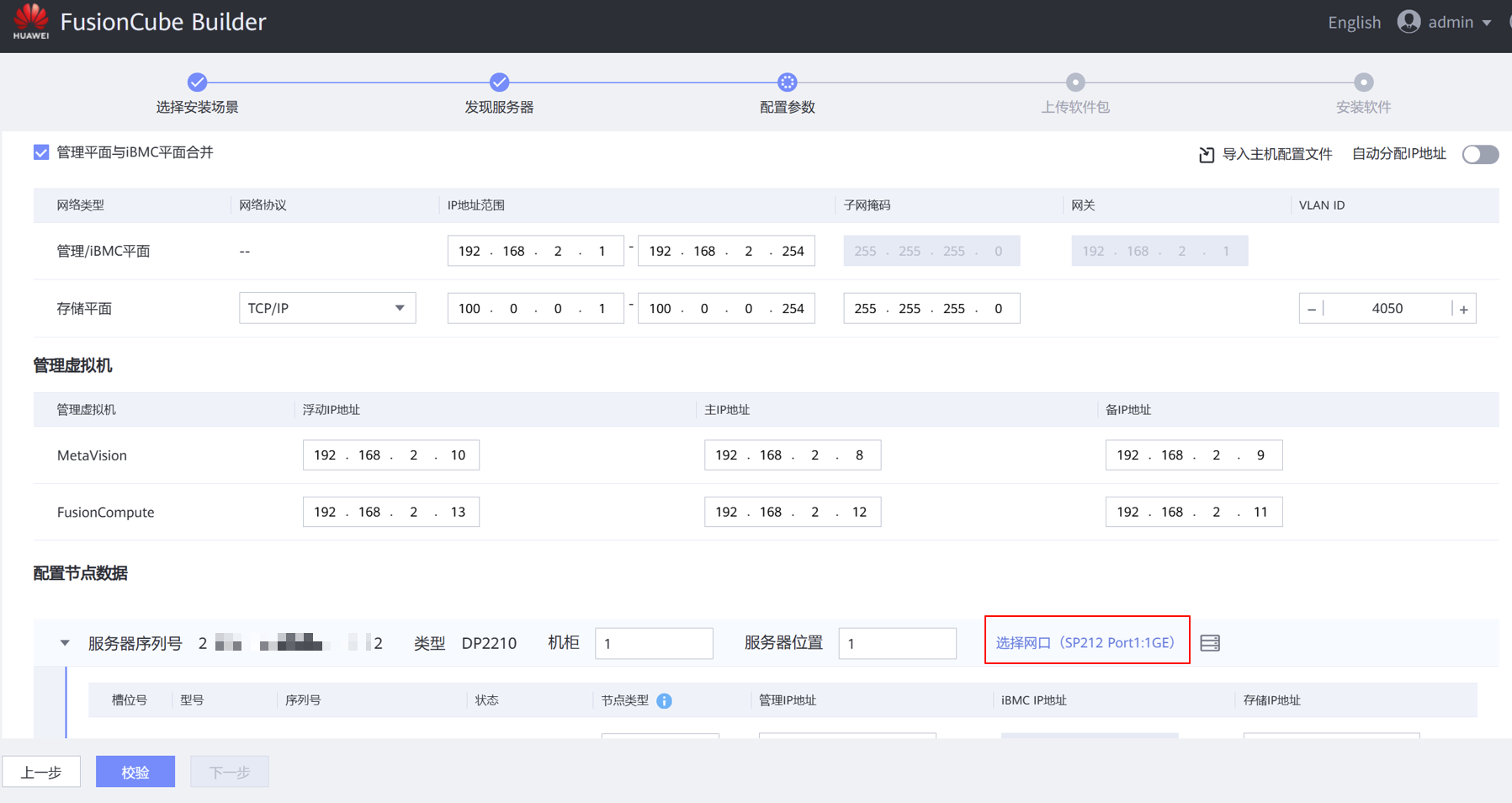

按照网络规划配置管理/iBMC平面、管理虚拟机IP等信息

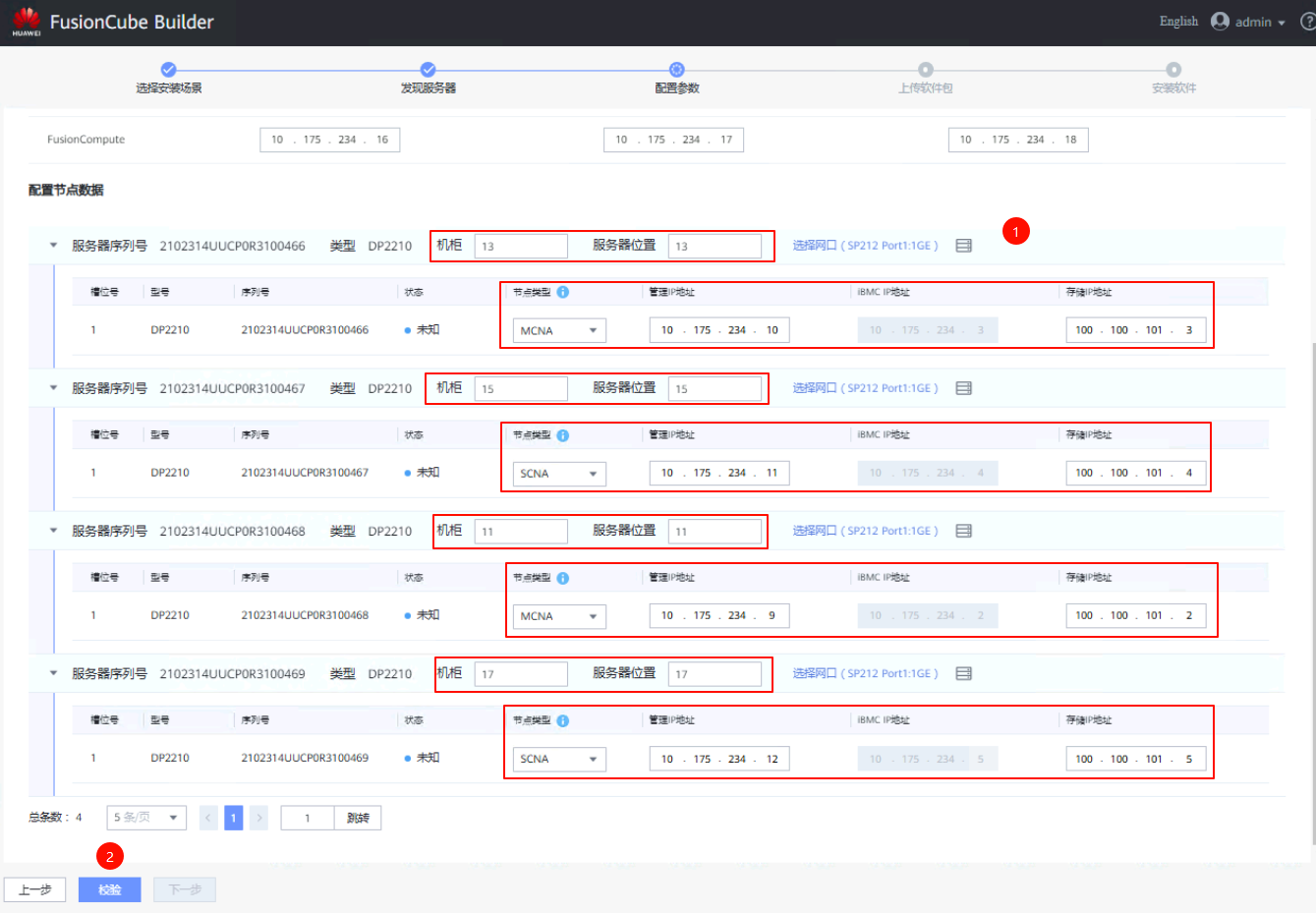

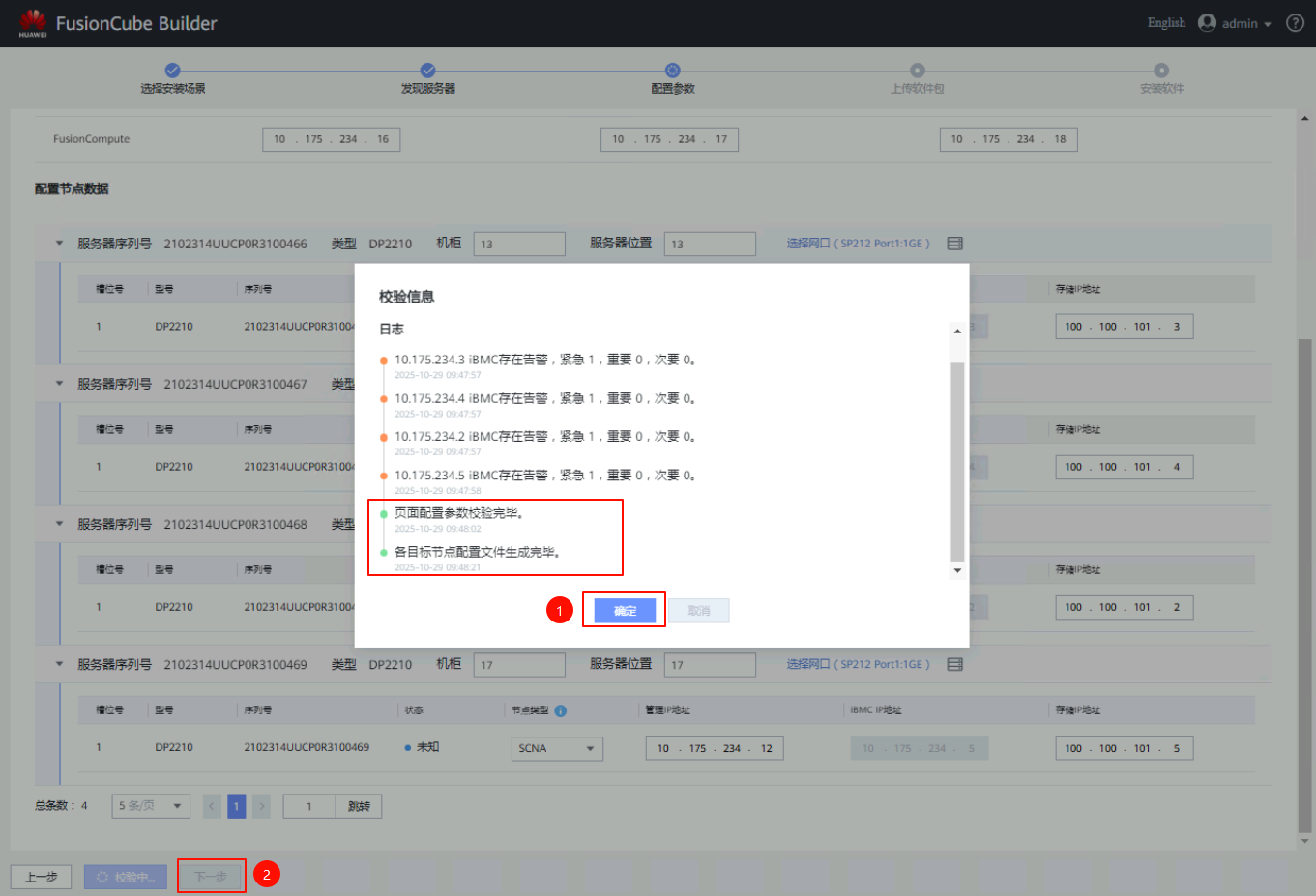

按规划表配置服务器节点的节点类型、管理IP地址、存储IP地址、机柜号、服务器位置，点击校验后下一步

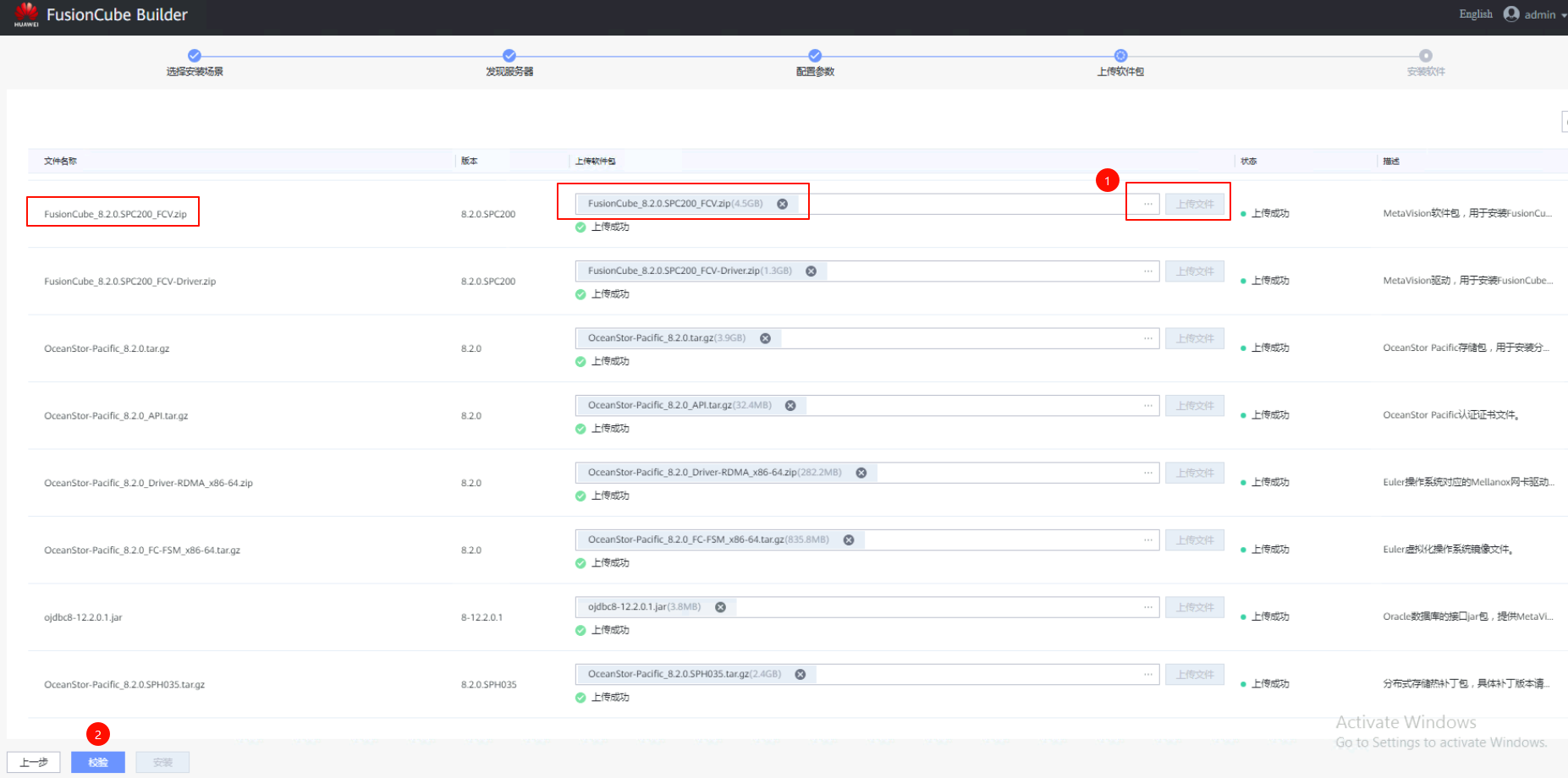

上传软件包和安装软件

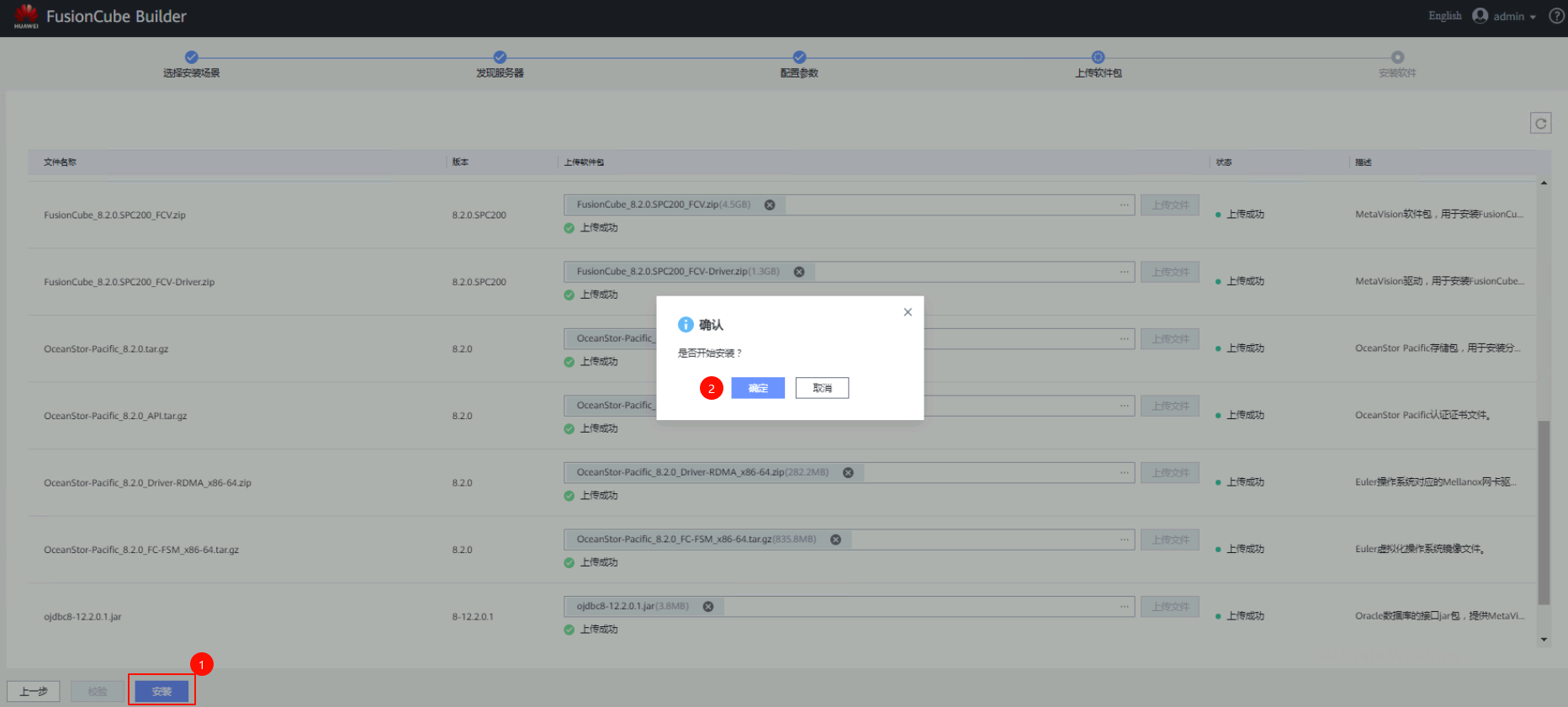

根据左侧的文件名称上传对应的软件包，大概要50分钟左右才能全部上传完毕，全部上传完毕后点击安装

软件类型	软件包名称
CNA系统镜像	FusionCompute_CNA-8.6.0.SPC100-X86_64.iso
健康巡检工具	FusionCompute_Inspection_8.6.0.zip
FusionCompute驱动	FusionCompute_SIA-8.1.0.1-GuestOSDriver_X86.zip
管理软件	FusionCompute_VRM-8.6.0.SPC100-X86_64.zip
FusionCompute安装软件	FusionCompute-LinuxInstaller-8.6.0.SPC100-X86_64.zip
FusionCube管理软件	FusionCube_8.2.0.SPC200_FCV.zip
FusionCube驱动	FusionCube_8.2.0.SPC200_FCV-Driver.zip
OceanStor Pacific补丁包	OceanStor-Pacific_8.2.0.SPH035.tar
OceanStor Pacific软件包	OceanStor-Pacific_8.2.0.tar
OceanStor Pacific API包	OceanStor-Pacific_8.2.0_API.tar
EulerOS吧操作系统驱动包	OceanStor-Pacific_8.2.0_Driver-RDMA_x86-64OceanStor-Pacific_8.2.0_FC-FSM_x86-64.tar
Oracle的接口ar包	ojdbc8-12.2.0.1.jar

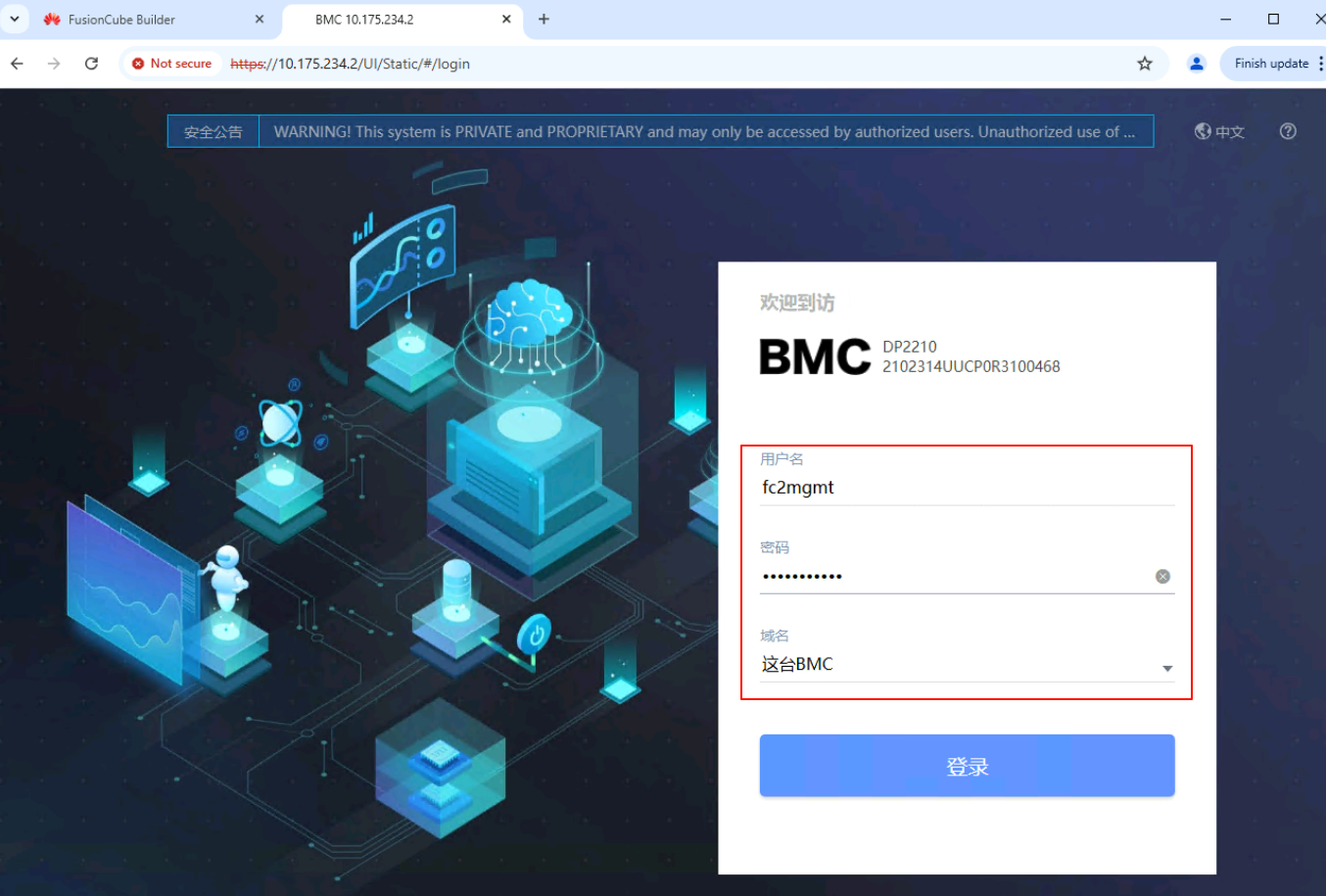

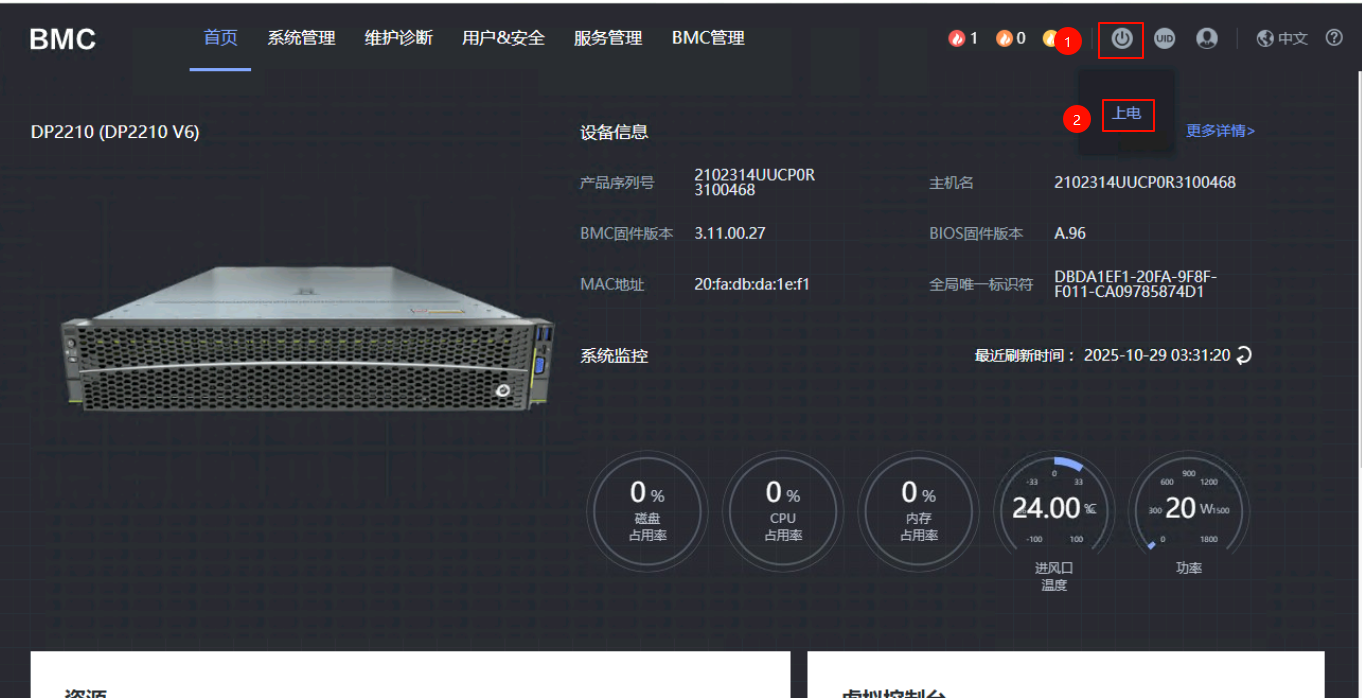

点击安装后登录到四台服务器的iBMC管理界面，为服务器上电；该步骤建议在上步骤点击安装之前执行，否则FusionCube Builder可能会提示服务器未上电

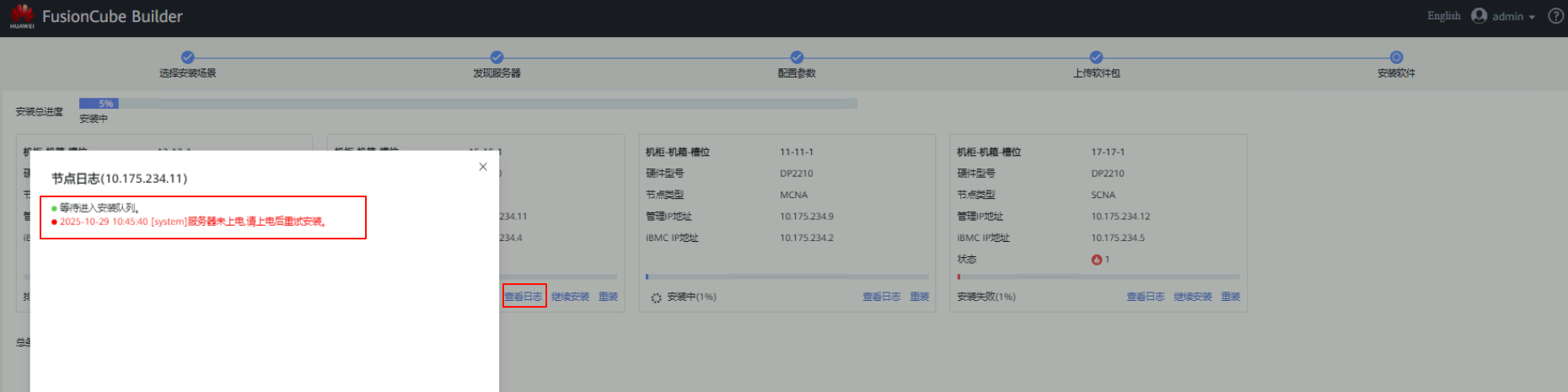

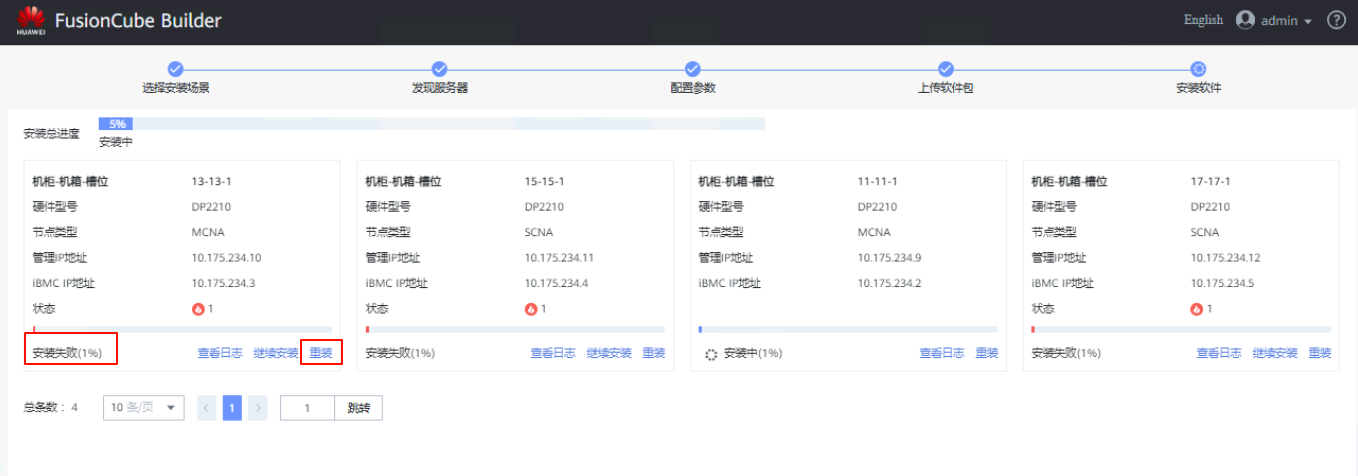

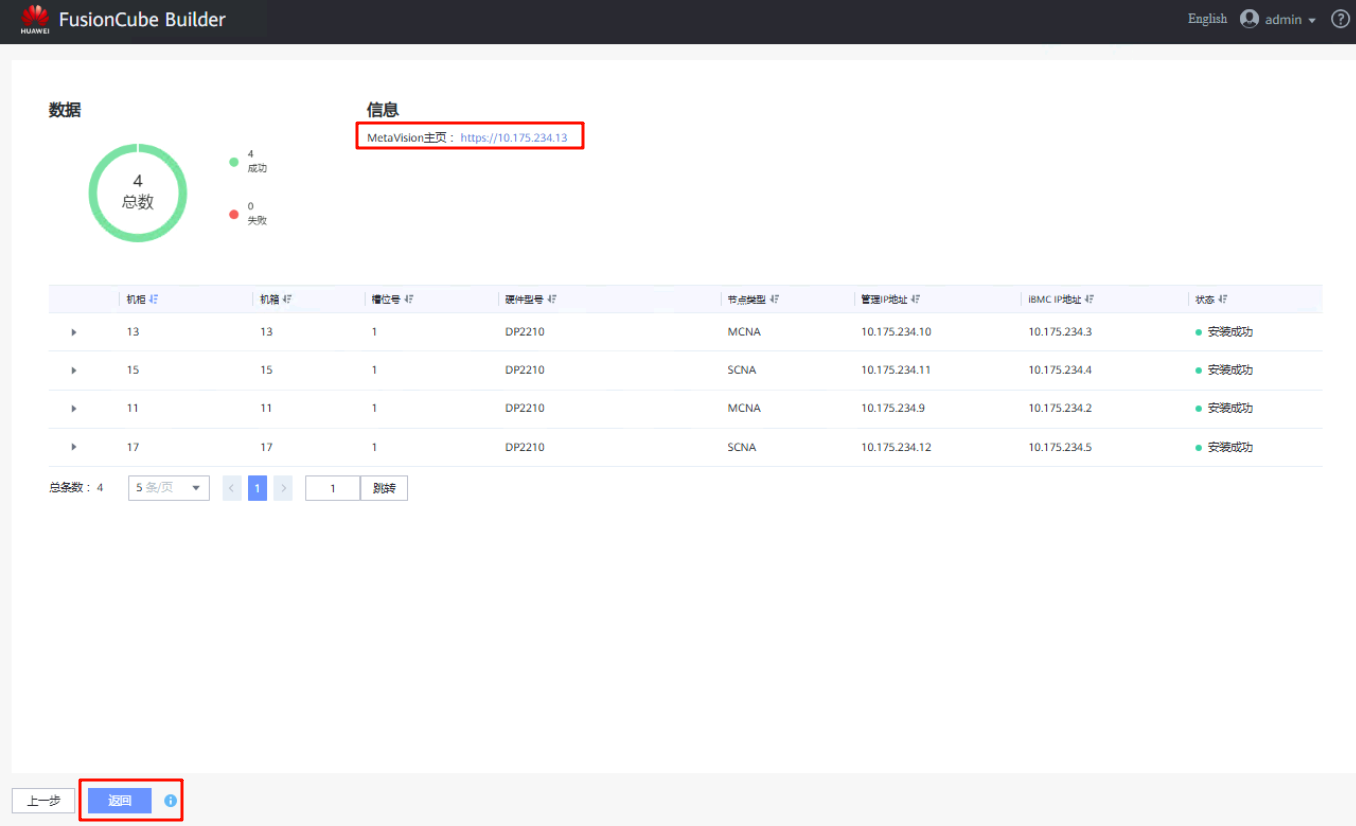

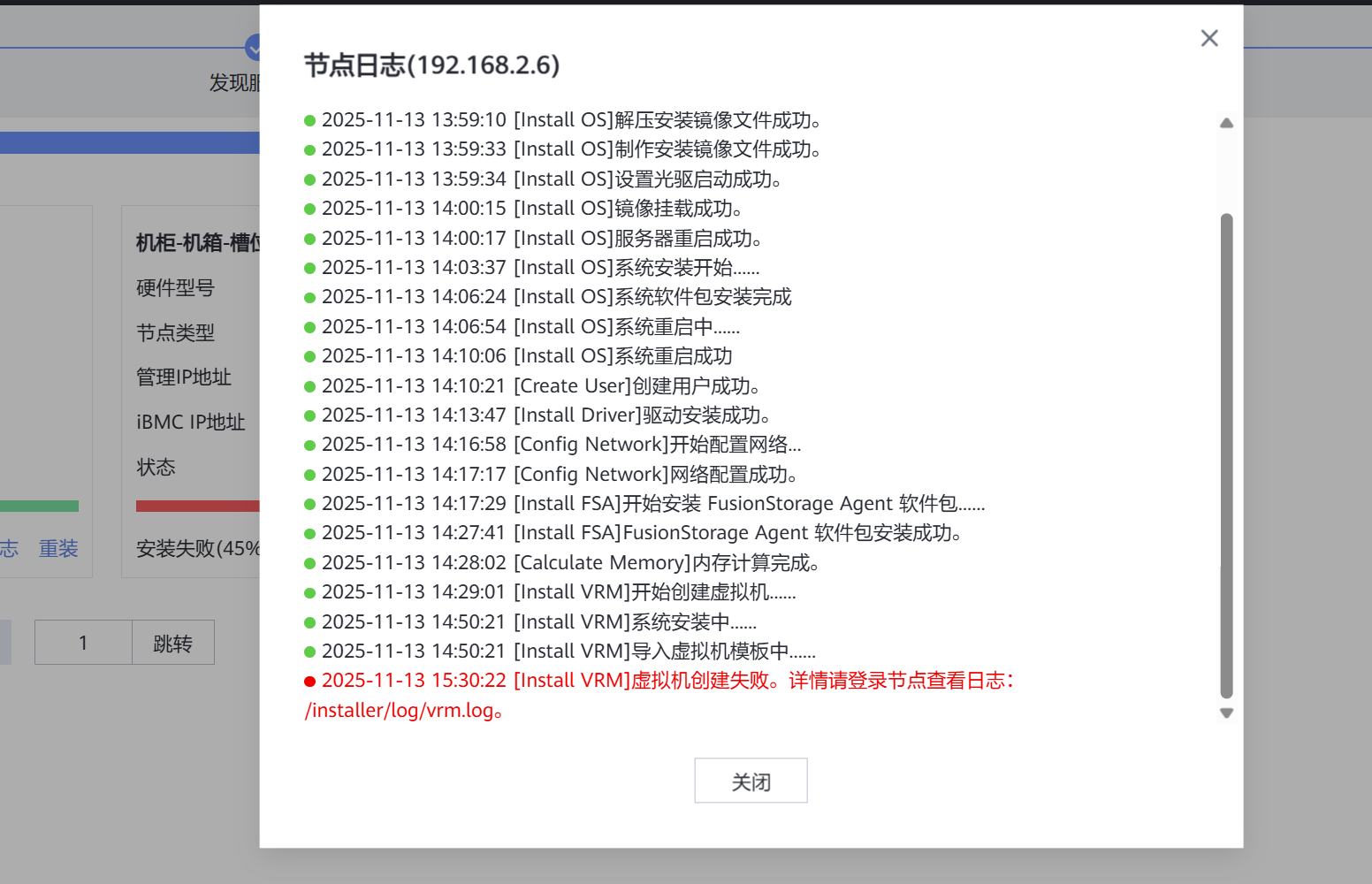

如果出现安装失败，点击重装即可；全部安装完成时间大概在90分钟左右

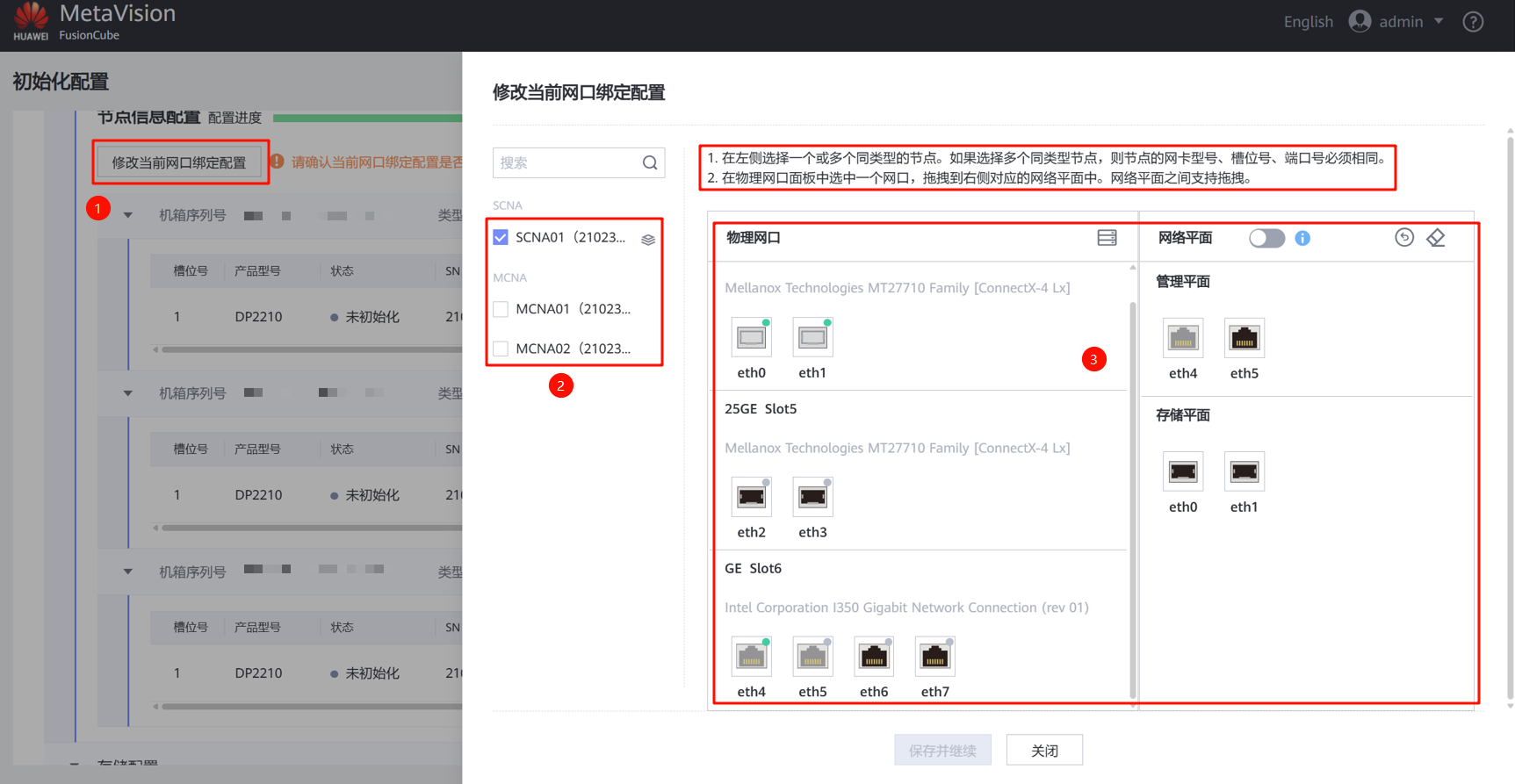

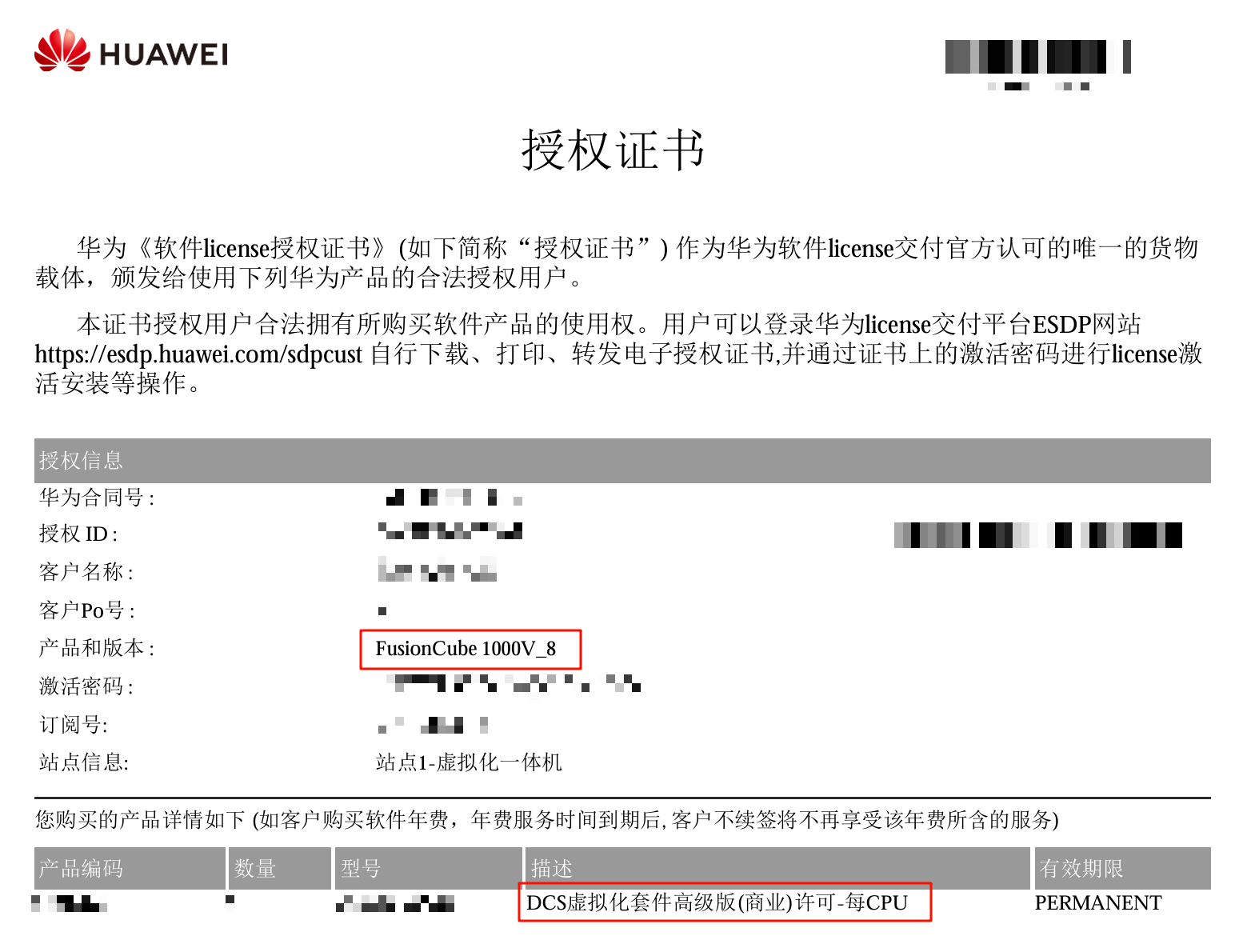

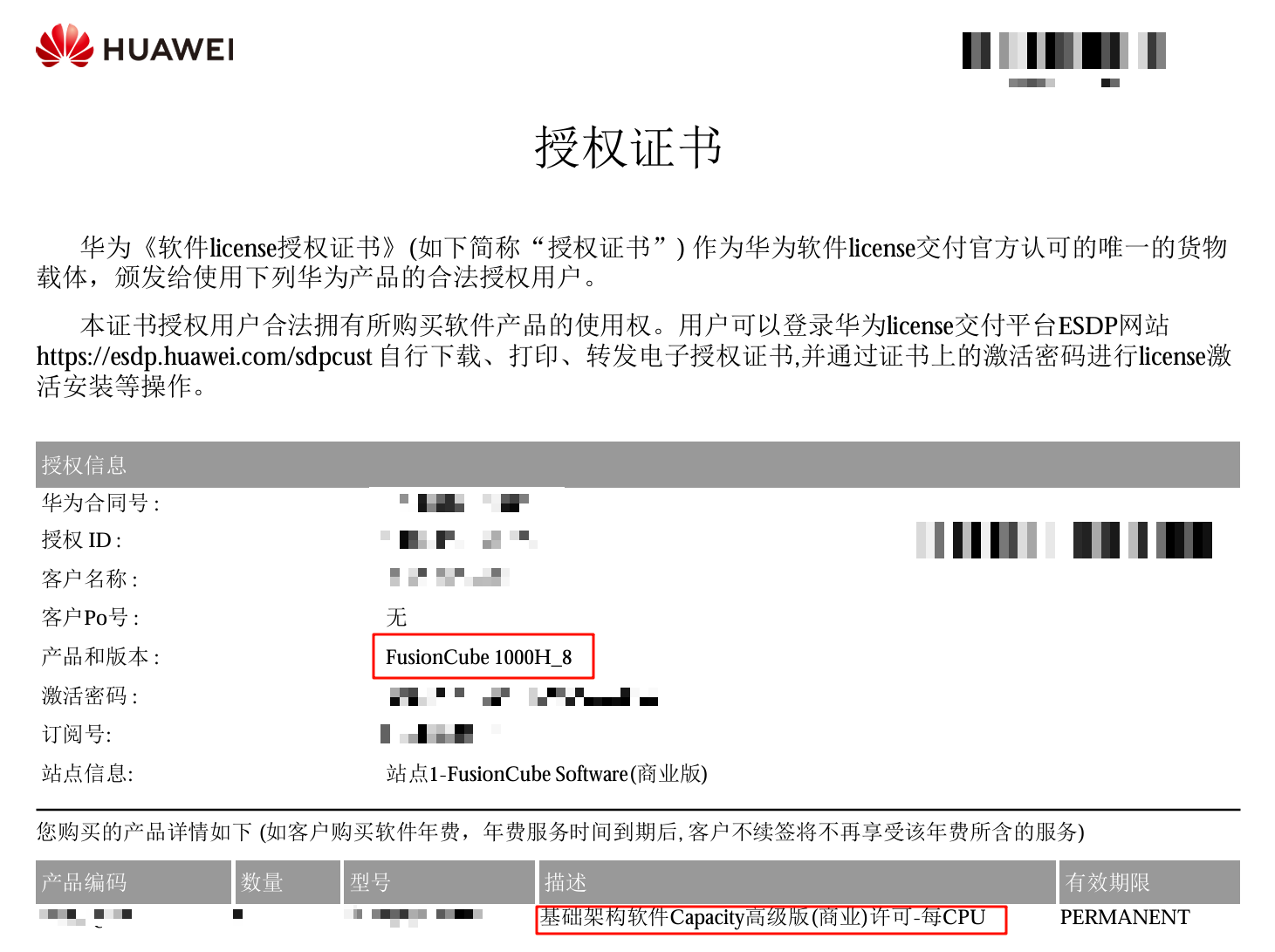

初始化系统

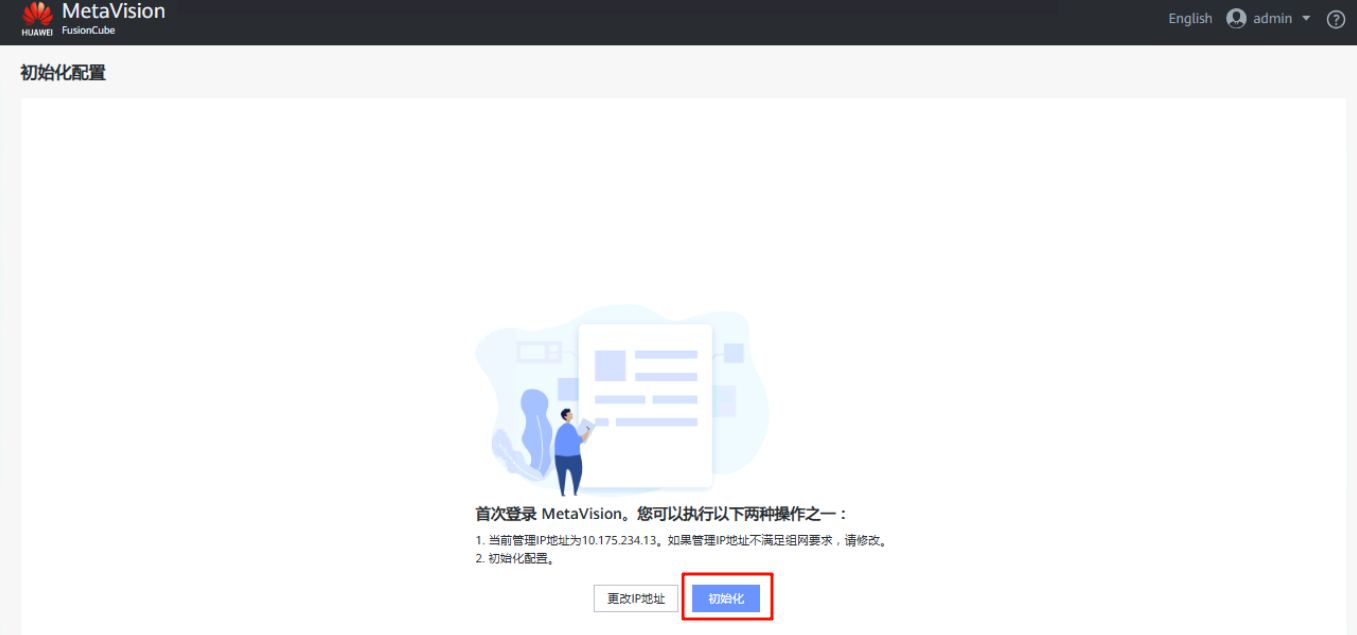

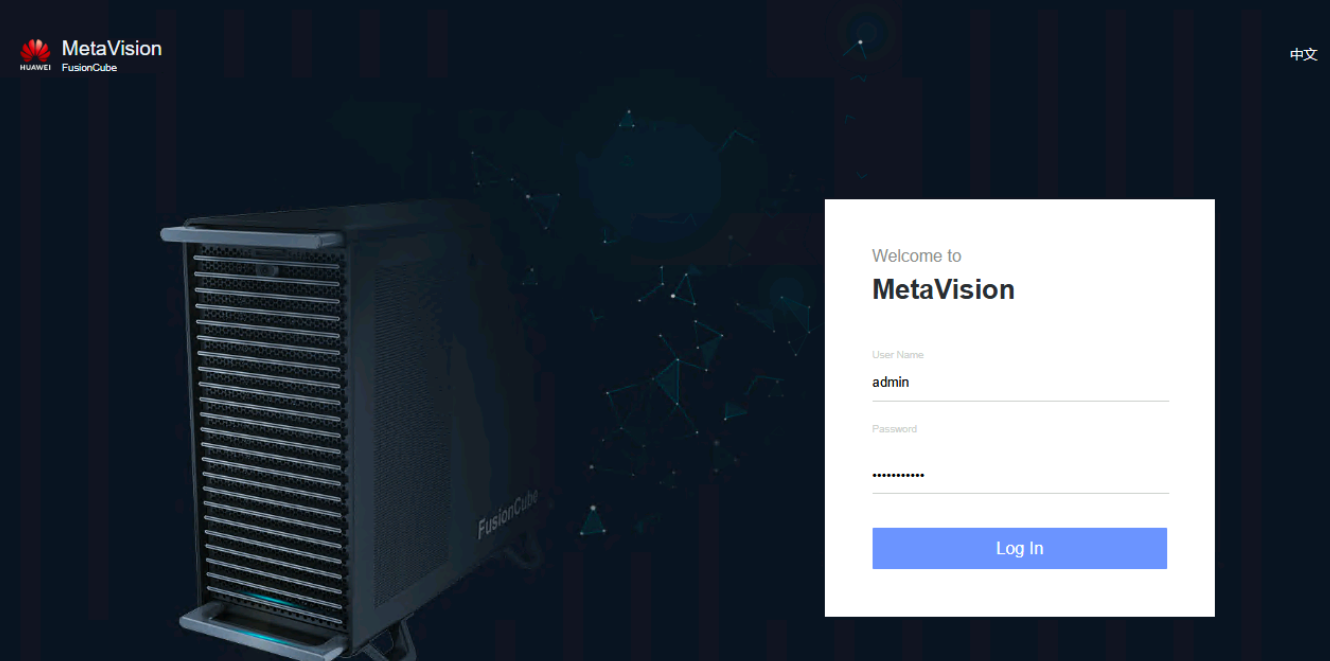

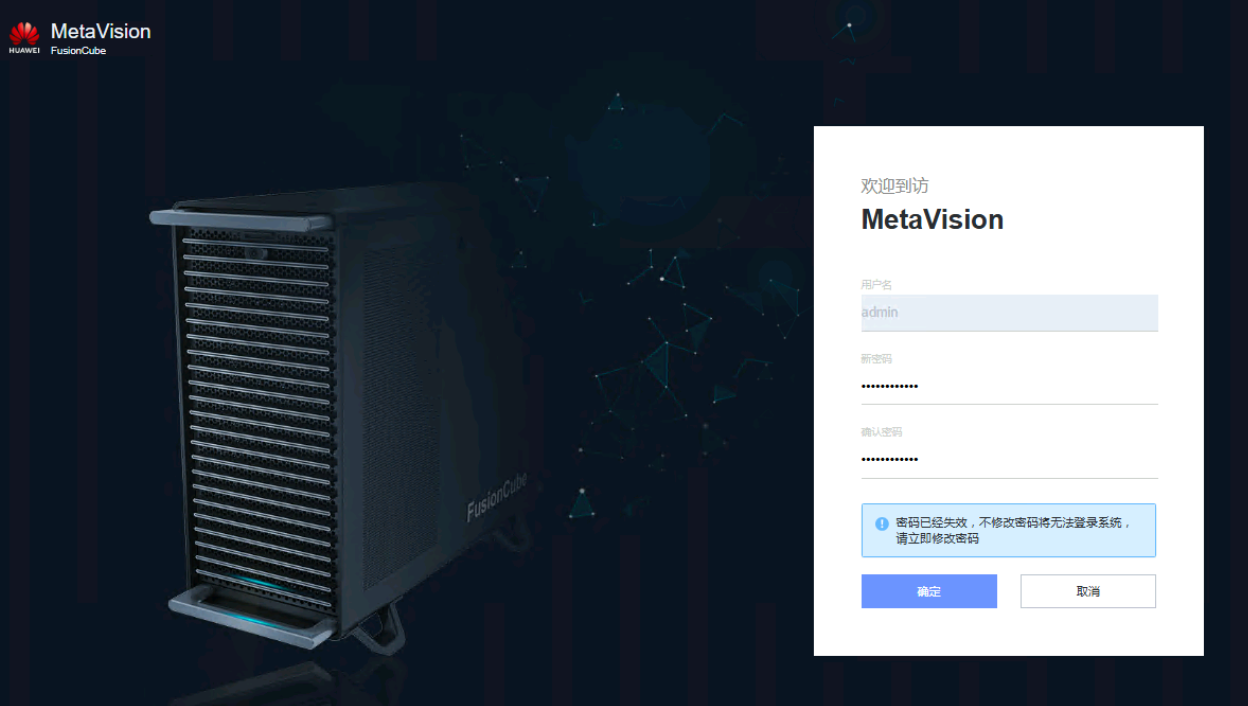

安装完成后访问https://FusionCube Center浮动IP，用户名admin，默认密码是服务器iBMC的密码（刚才使用的密码）

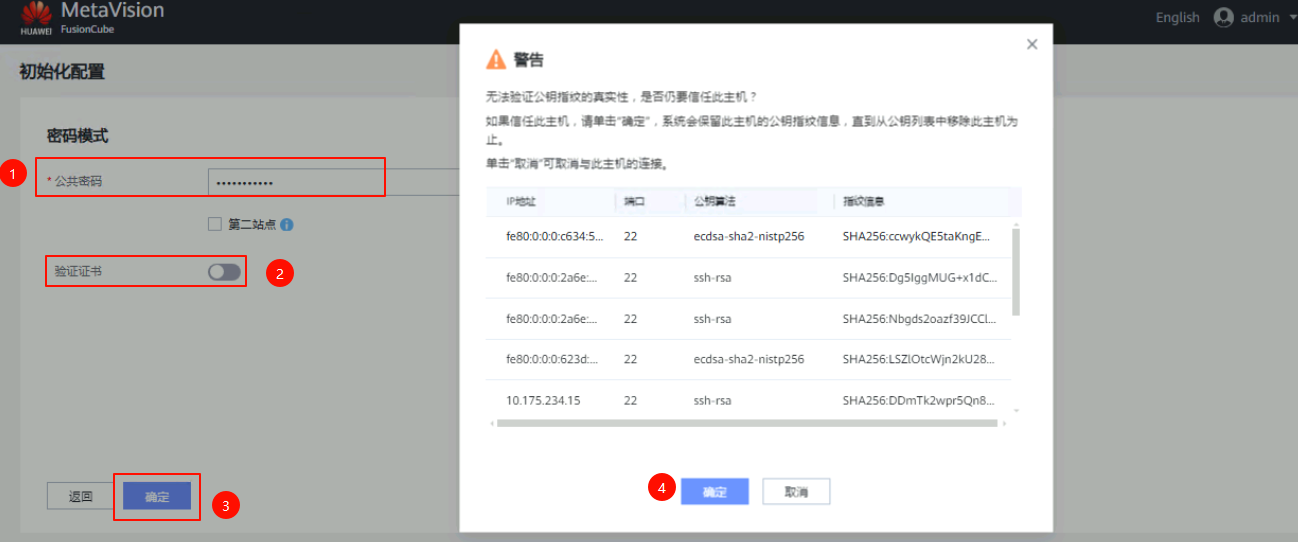

此处的公共密码与上面使用的公共密码相同，同时关闭验证证书选项

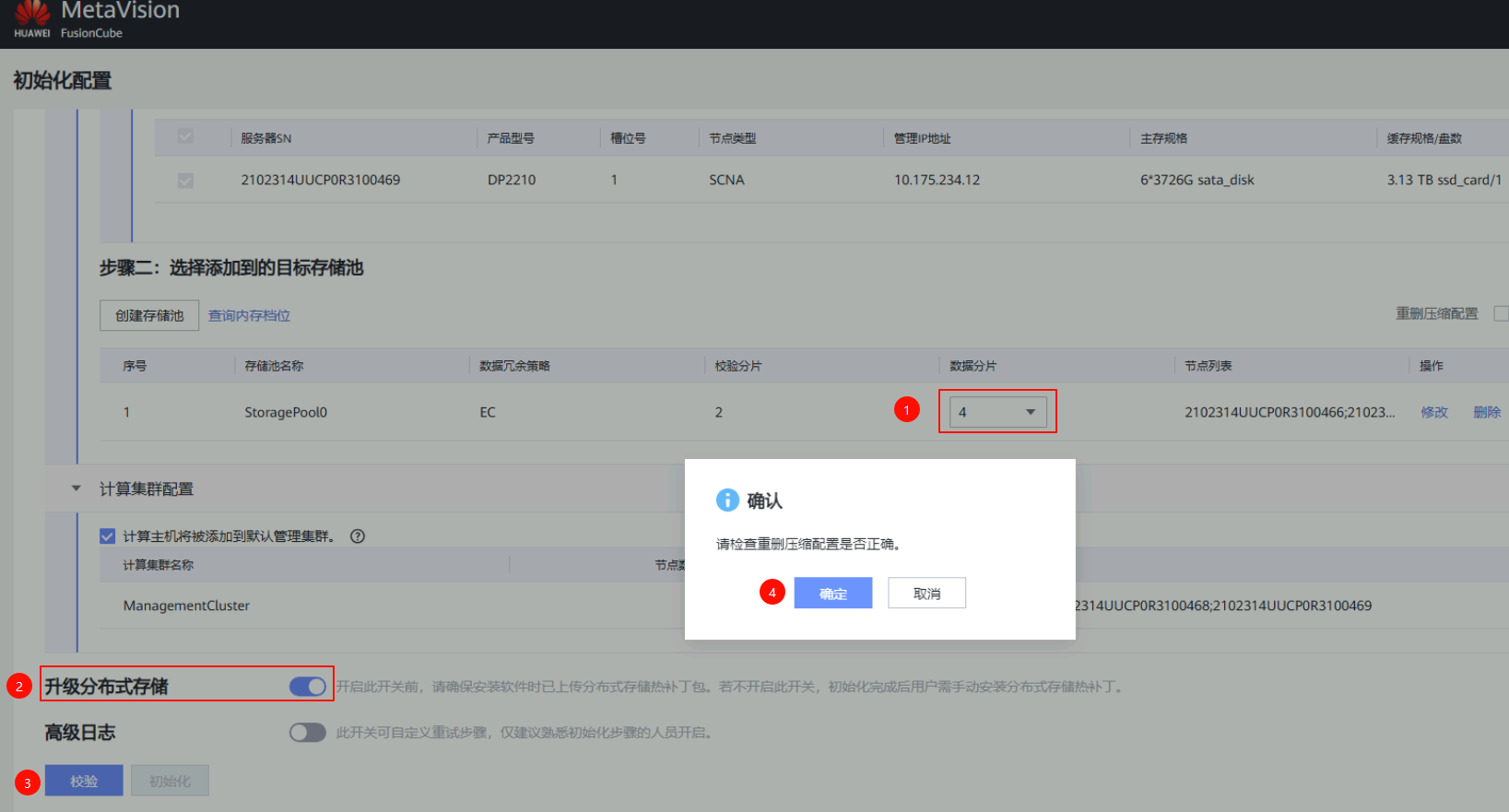

数据分片为什么要4个数据分片？

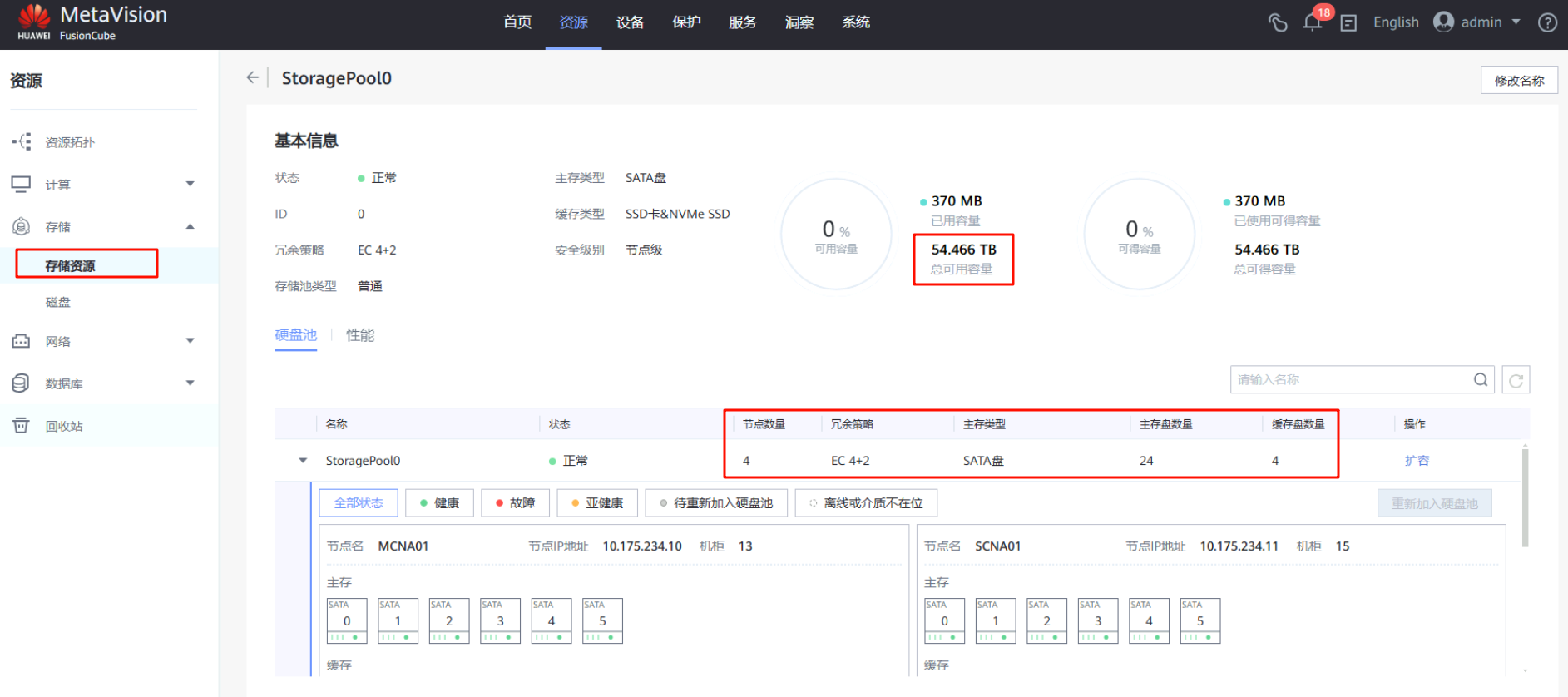

此处使用的数据冗余策略为EC（删纠码）：校验分片2、数据分片4，表示原始数据会被拆分成4份，并生成2份校验分片，最终这6个分片会被分散的存储到不同节点；当最多2个分片故障时，可以通过剩余的分片无损重建原始数据，保证业务不会被影响
n表示数据分片数量（越大IO越强，常见配比为4、8、22）、m表示校验分片数量（越大容错越强，常见配比2、3、4）
空间利用率： N / (N + M)，N越大表示利用率越高；以上面的为例，利用率为4/(4+2) ≈ 66.7%，远高于三副本算法的33%
可容忍故障节点数：使用EC删纠码是不能准确计算出可容忍节点的故障数（跟副本机制不同），而是通过分片的故障数来判断，可容忍分片故障数为校验分片数量m，如果一定要算那就使用M/单节点最多存储的分片数，例如上述的校验分片2和数据分片4，最大可故障节点就是2/2=1节点
可容分片故障数：该值为校验分片m，前提为丢失的数据分片数 ≤ 校验分片数（M） 且 剩余分片总数 ≥ 数据分片数（N）且至少有1个数据分片
- 2+2场景：假设丢失2个数据分片，则2≤ 2且2≥2，但剩余数据分片数为0，因此不满足数据重建的条件
- 4+2场景：假设丢失2个数据分片，则2≤2且4≥ 4，剩余数据分片数为2，满足数据重建条件
- 4+4场景：假设丢失3个数据分片和1个校验分片，则3≤4且4≥4，剩余数据分片数为1，满足数据恢重建条件
故障数示例：假设有4个节点、数据分片为4、校验分片为2，那么数据会存在6个分片（如节点A 1分片、节点B 1分片、节点C 2分片、节点D 2分片），那么可容忍节点A和节点B同时故障（1+1=2分片），或者节点C单独故障，或者节点D单独故障，只要故障的分片数不大于校验分片数即可
为什么不将数据分片修改为2，这样4个分片就能存储在4台节点上，最大也允许2节点故障？
- 数据安全性：假设2个数据分片分别被存储在节点A和B，2个校验分片分别被存储在节点C和D；当节点C和D同时故障时，数据不受影响（校验分片丢失不影响数据）；当节点A和C同时故障时，数据不受影响（数据可被重建）；当节点A和B同时故障时，数据丢失（数据不可被重建，至少要有1个数据分片和1个校验分片才可以重建）
- 数据利用率： 当数据分片为2时，2 / (2+2) = 50%；当数据分片为4时4/(4+2)=66.7%，数据利用率反而变低
- 读写性能：4+2模式有4个数据分片并行参与I/O，而2+2模式只有2个数据分片并行参与I/O
为什么不将校验分片修改为4或更大，这样8个分片就能有4个可故障分片数？
- 虽然这样4节点可以随机有2节点故障，但是数据利用率为4/(4+4)=50%

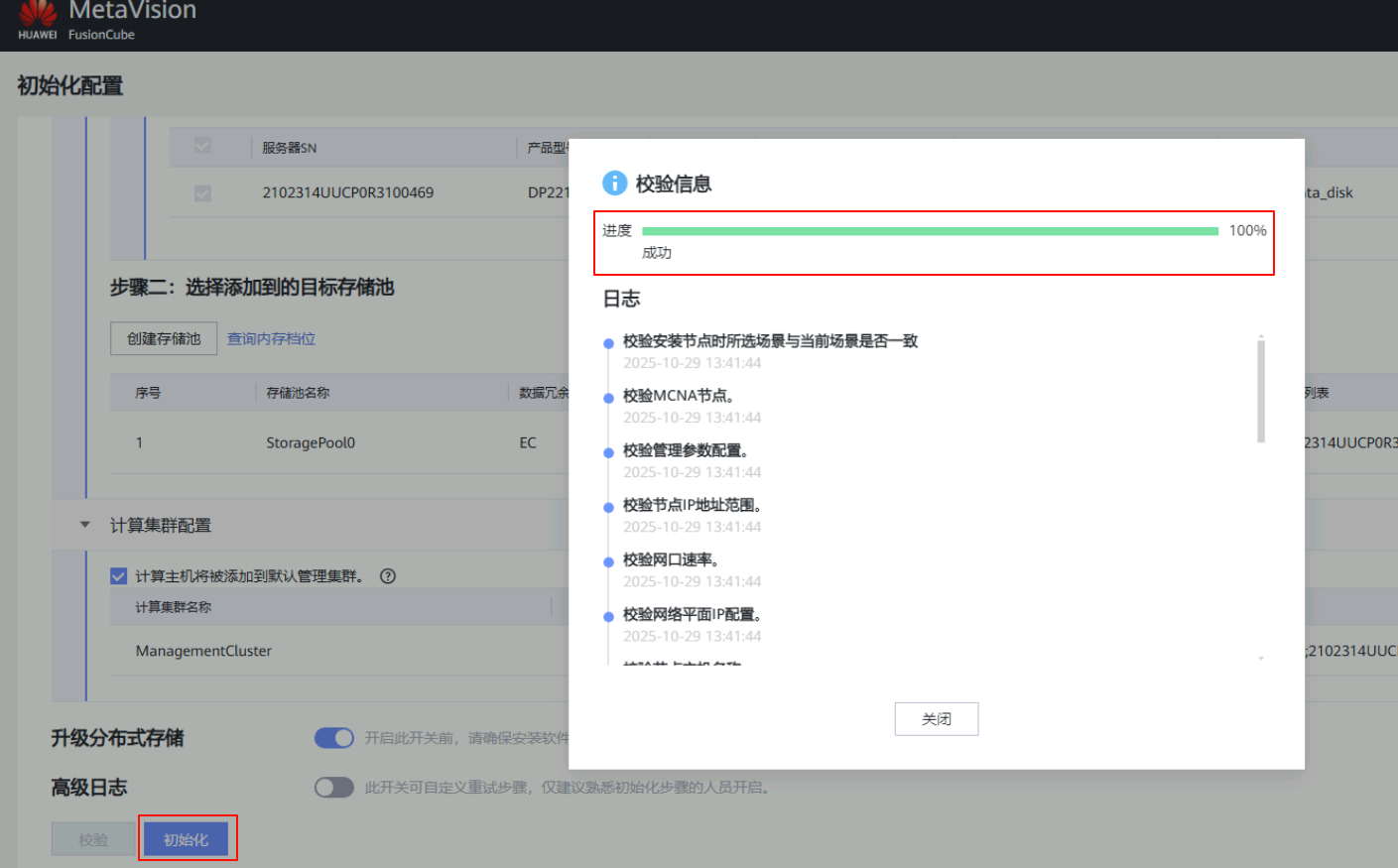

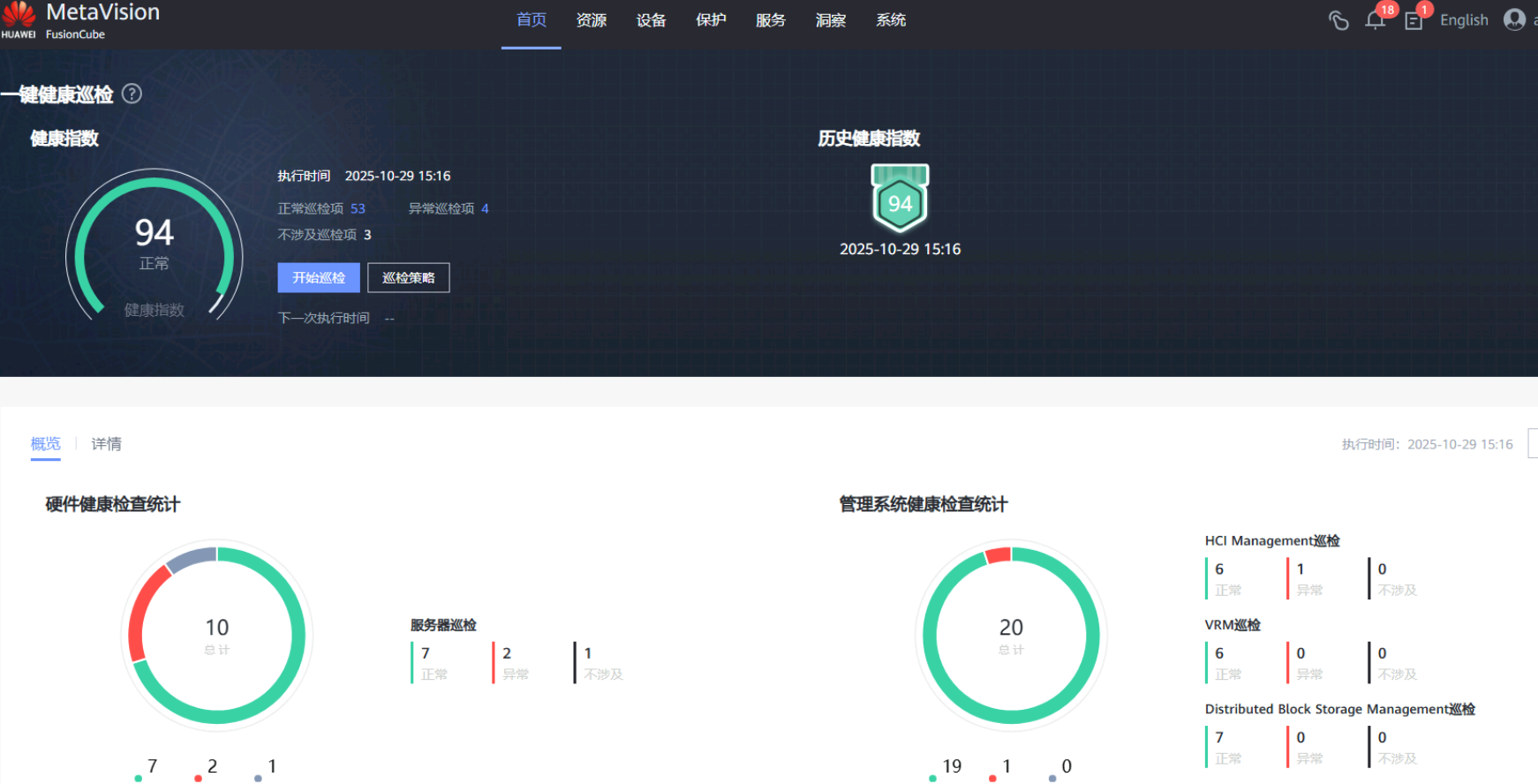

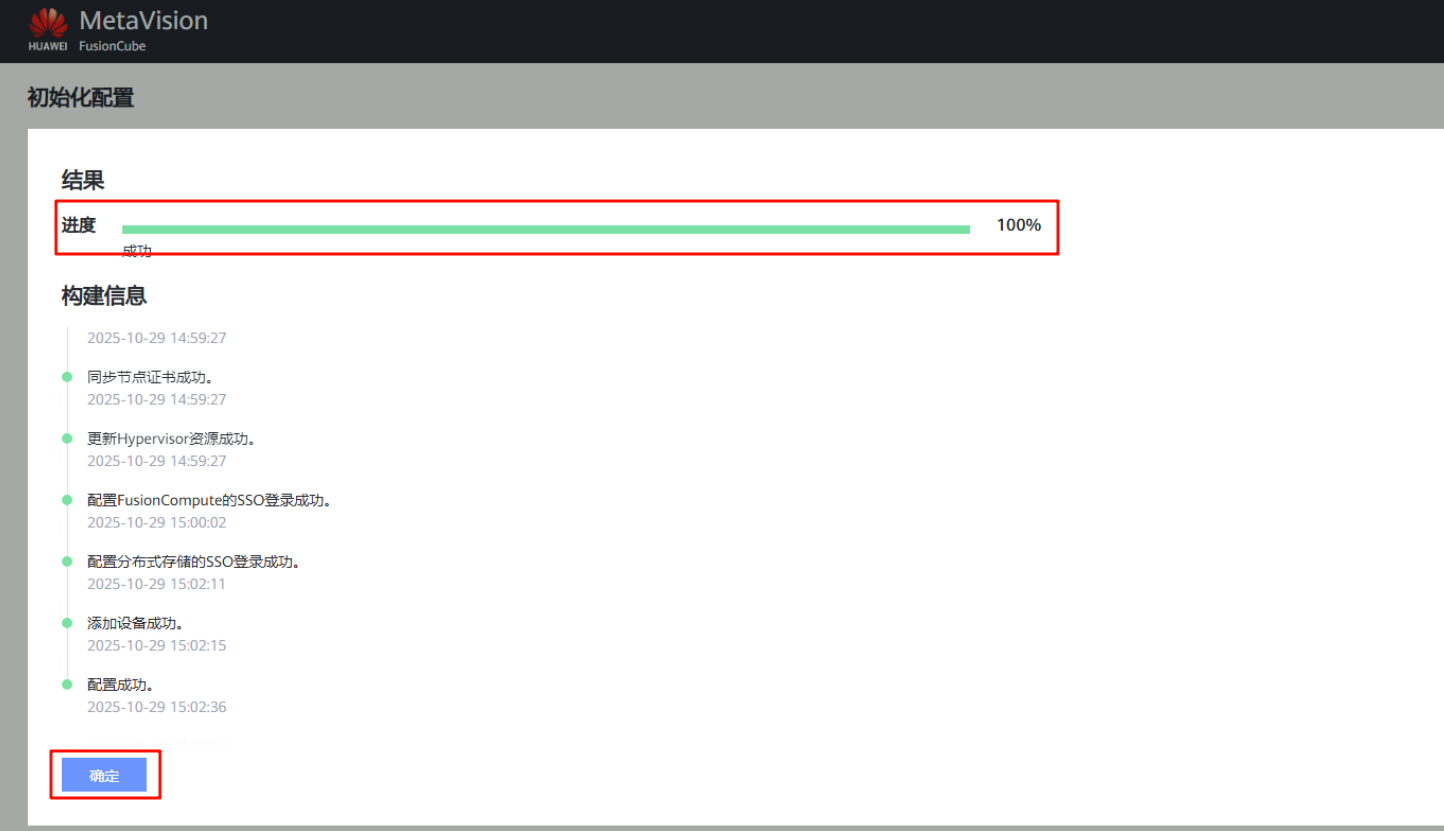

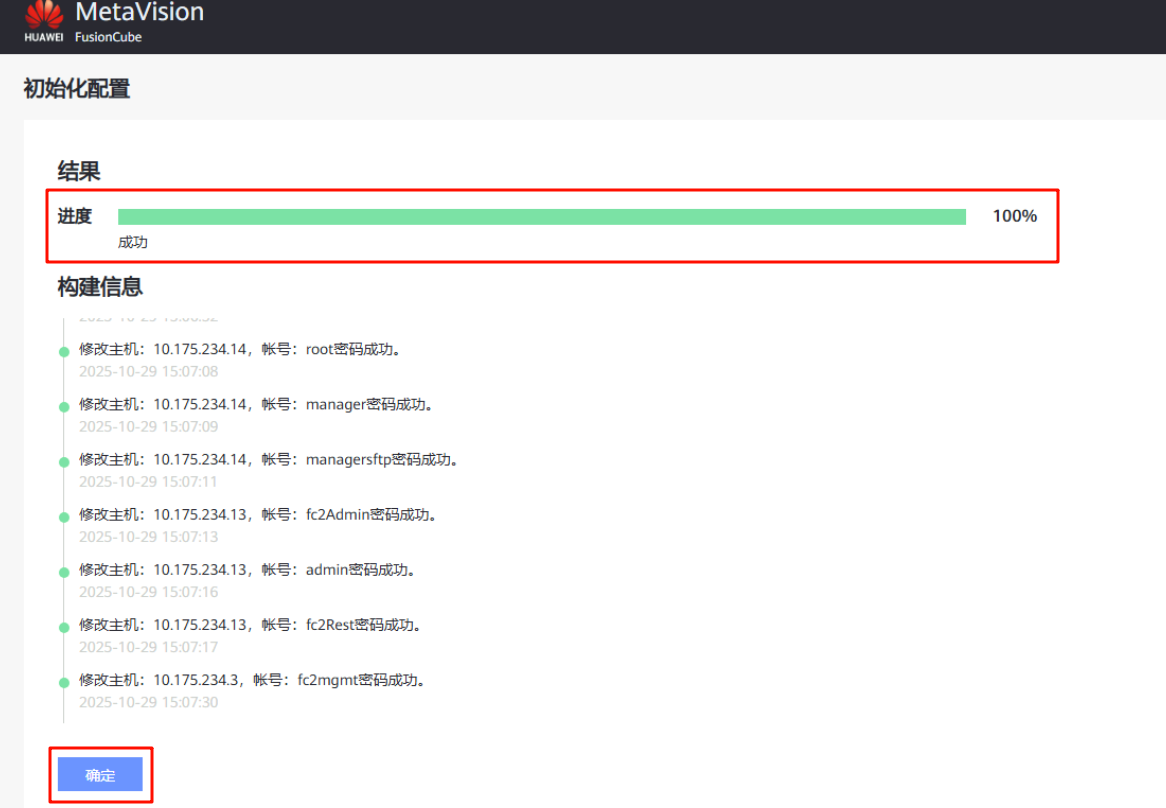

整体初始化时间大概在1小时20分钟左右

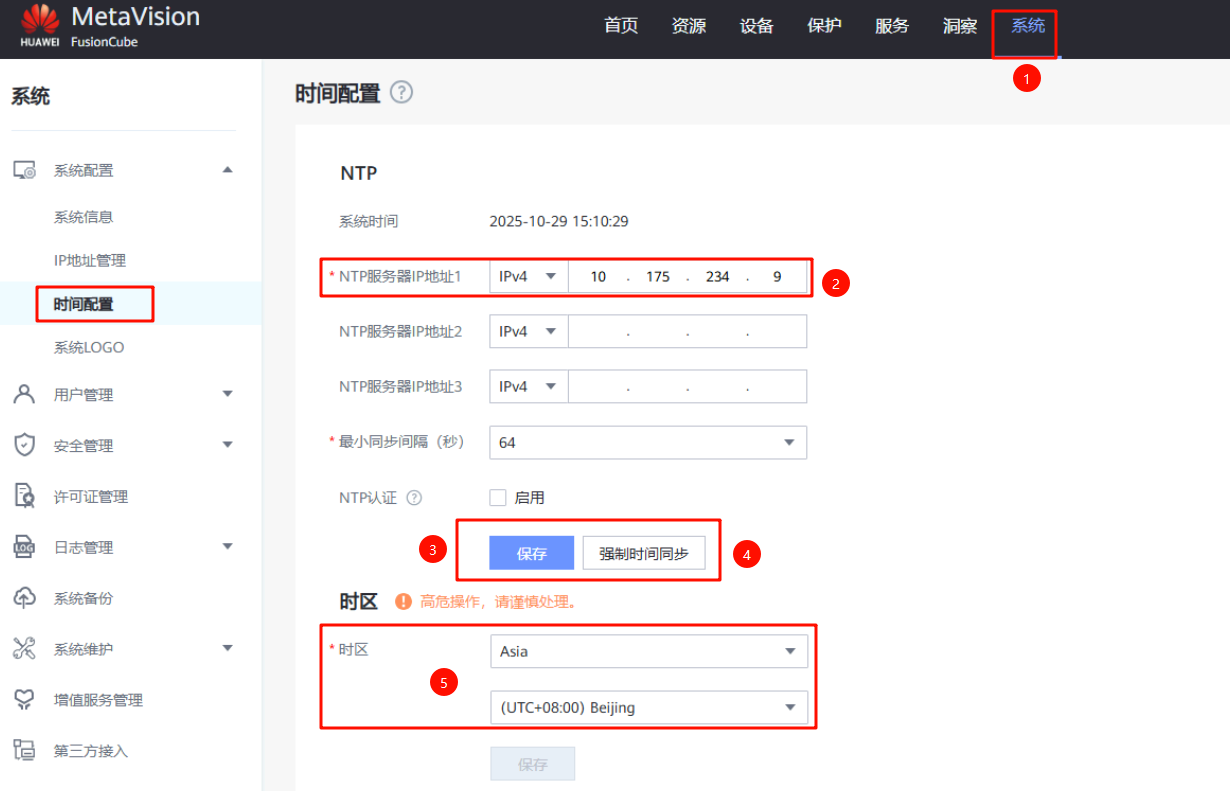

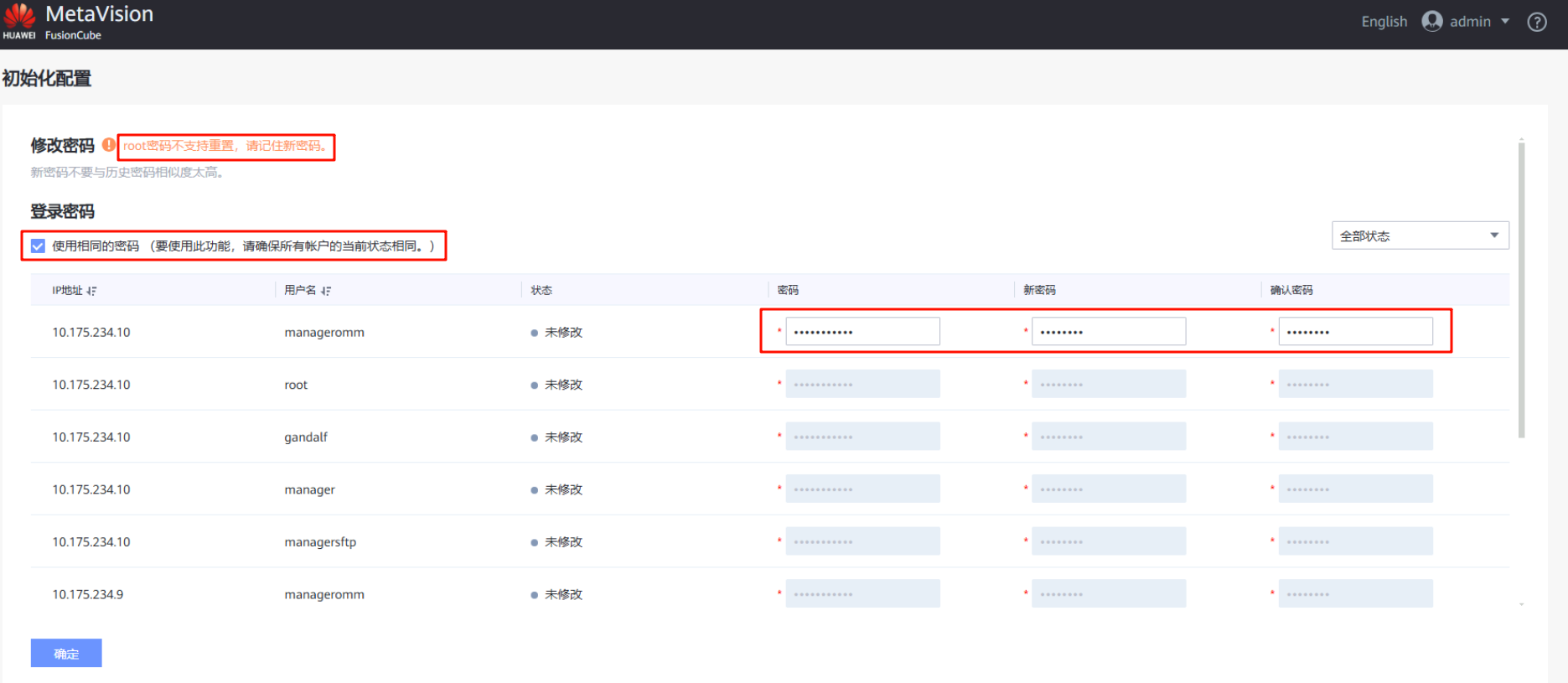

根据需求修改对应节点的密码，以下用户为FusionCube Vision操作系统用户

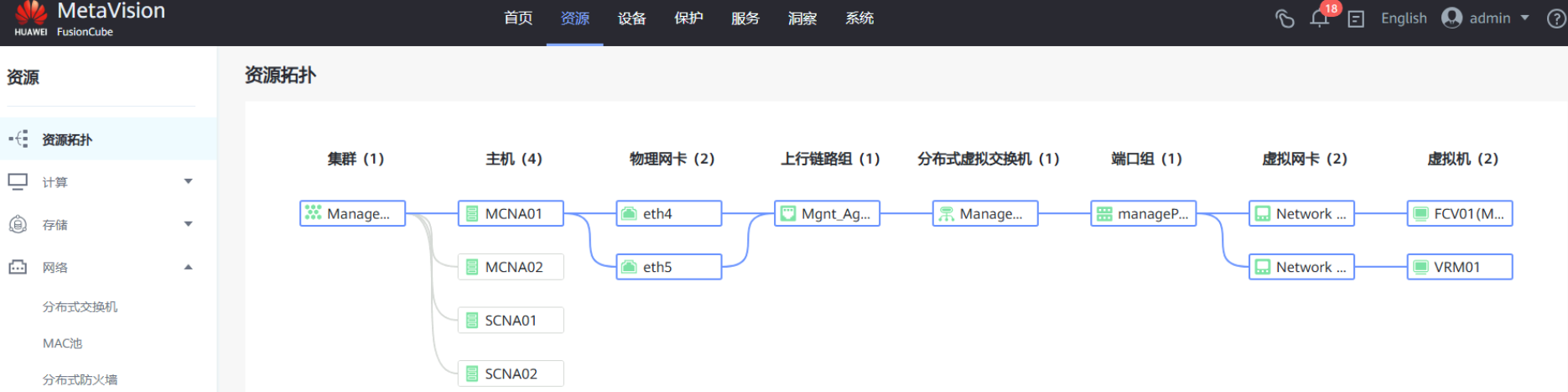

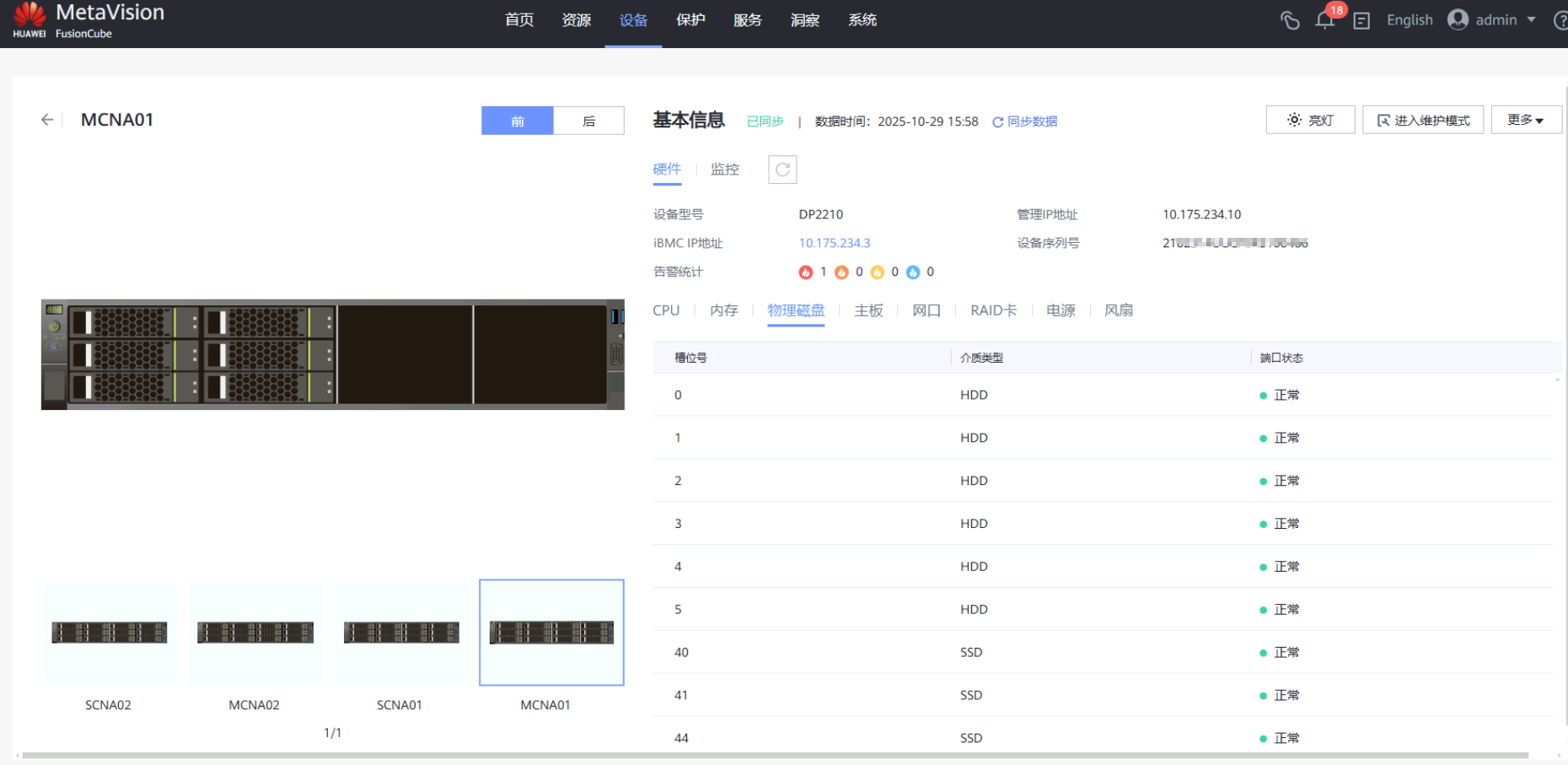

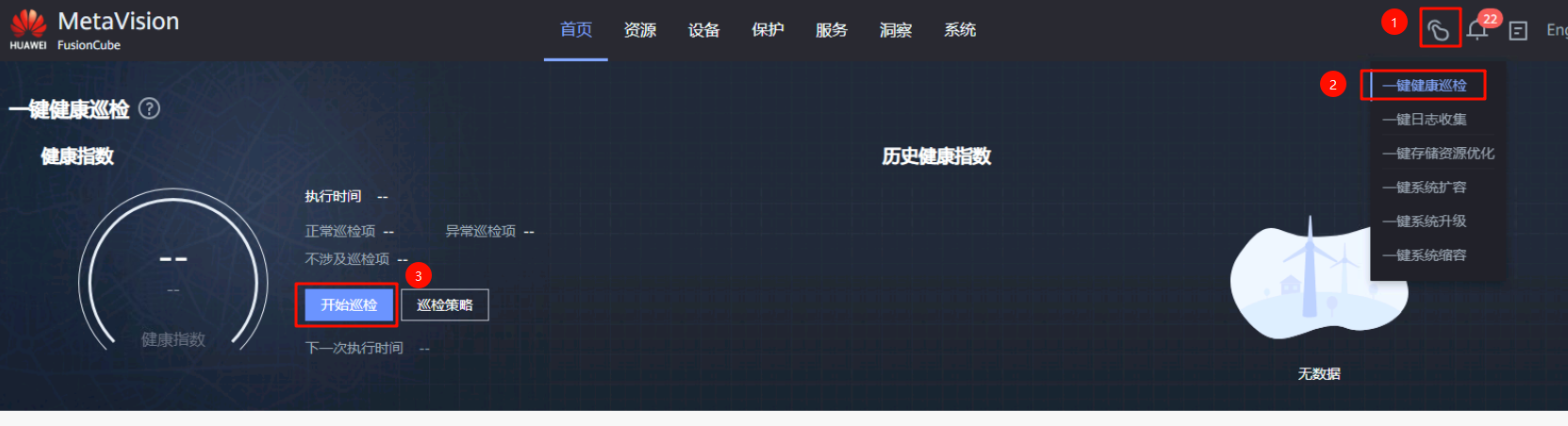

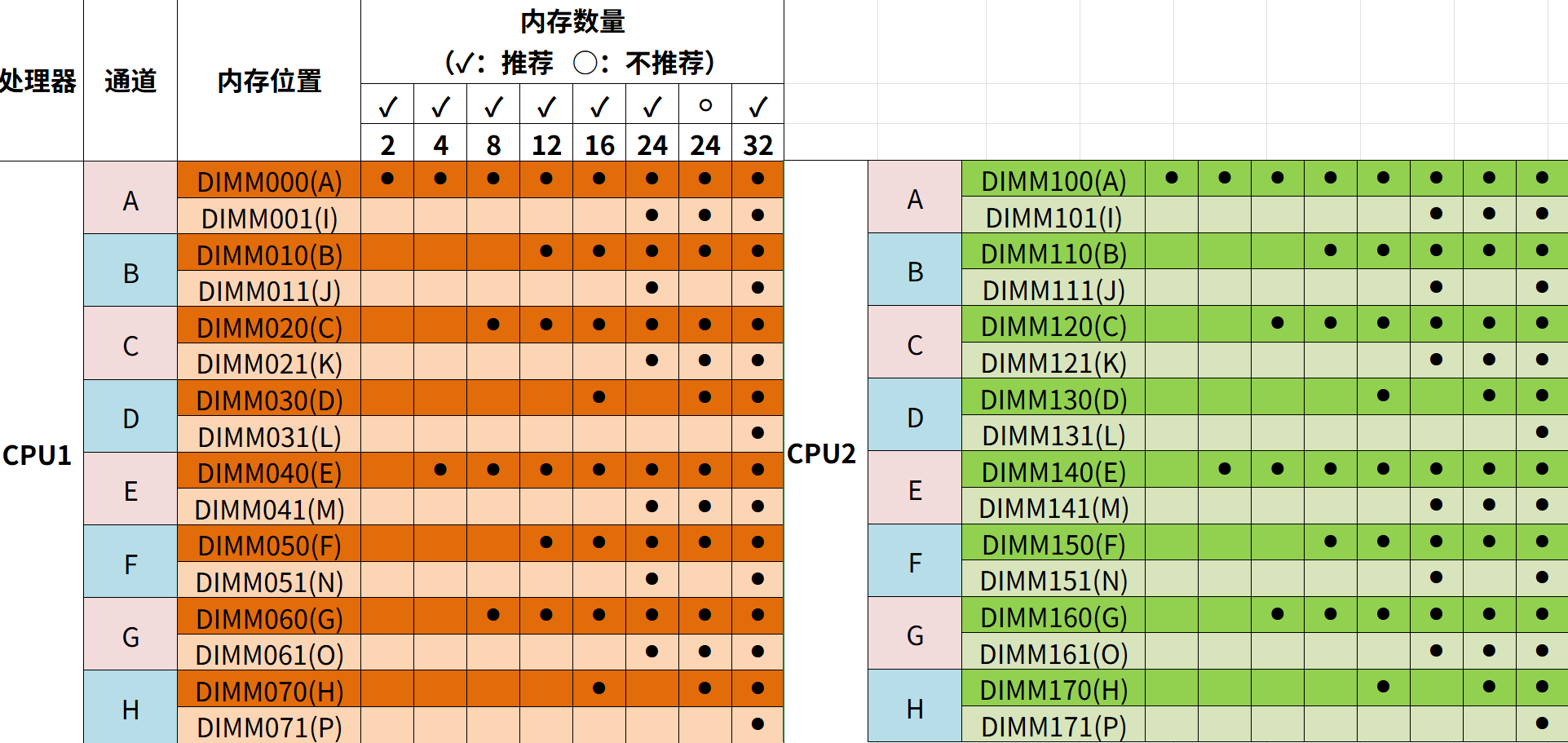

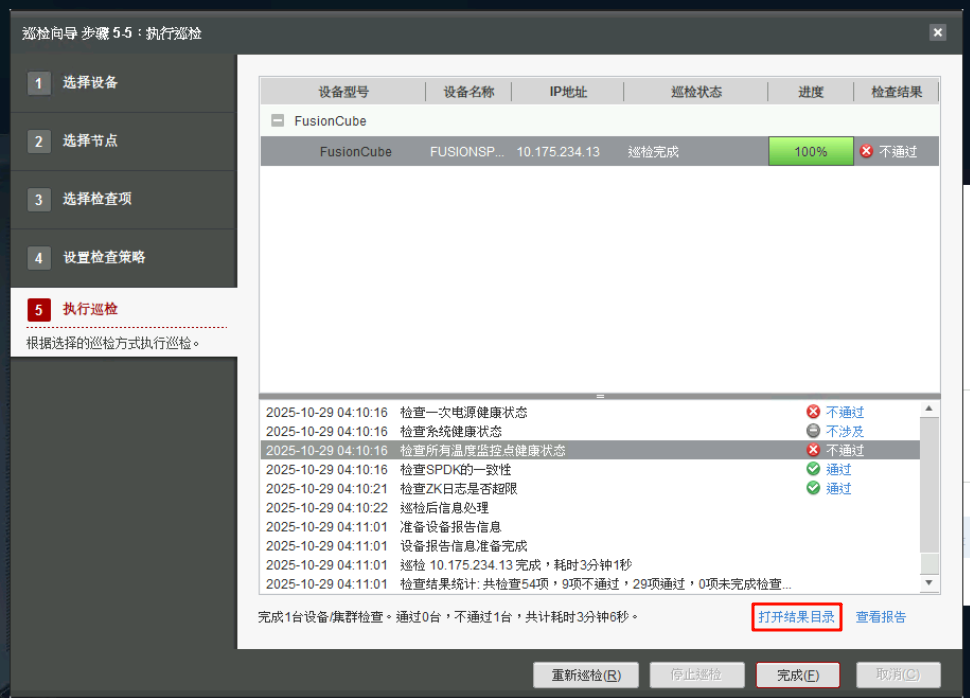

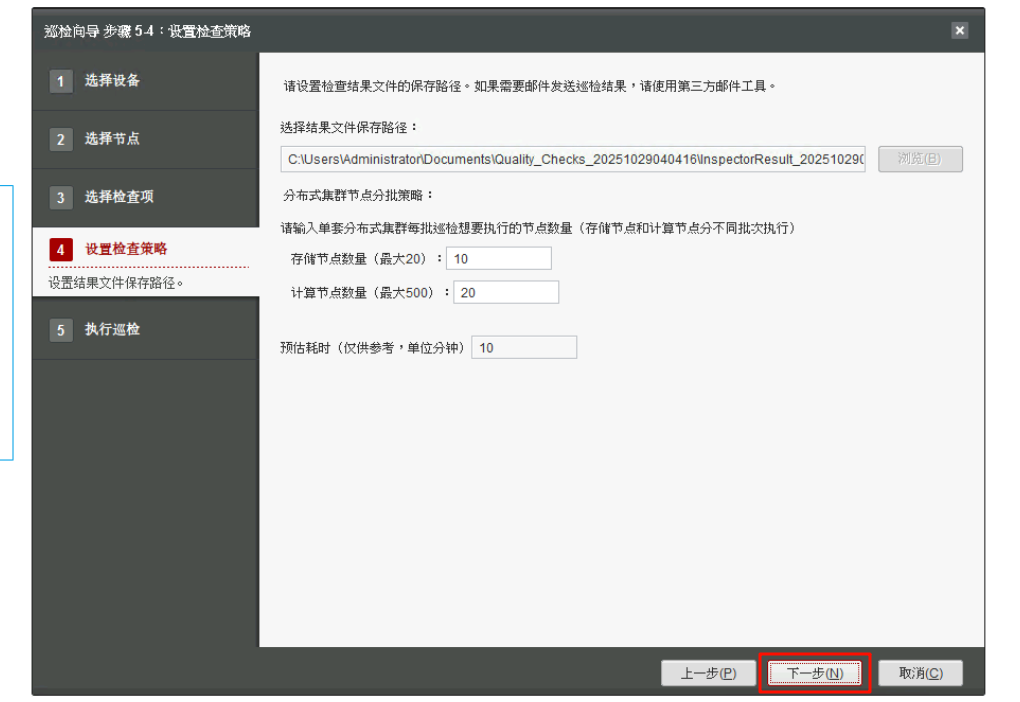

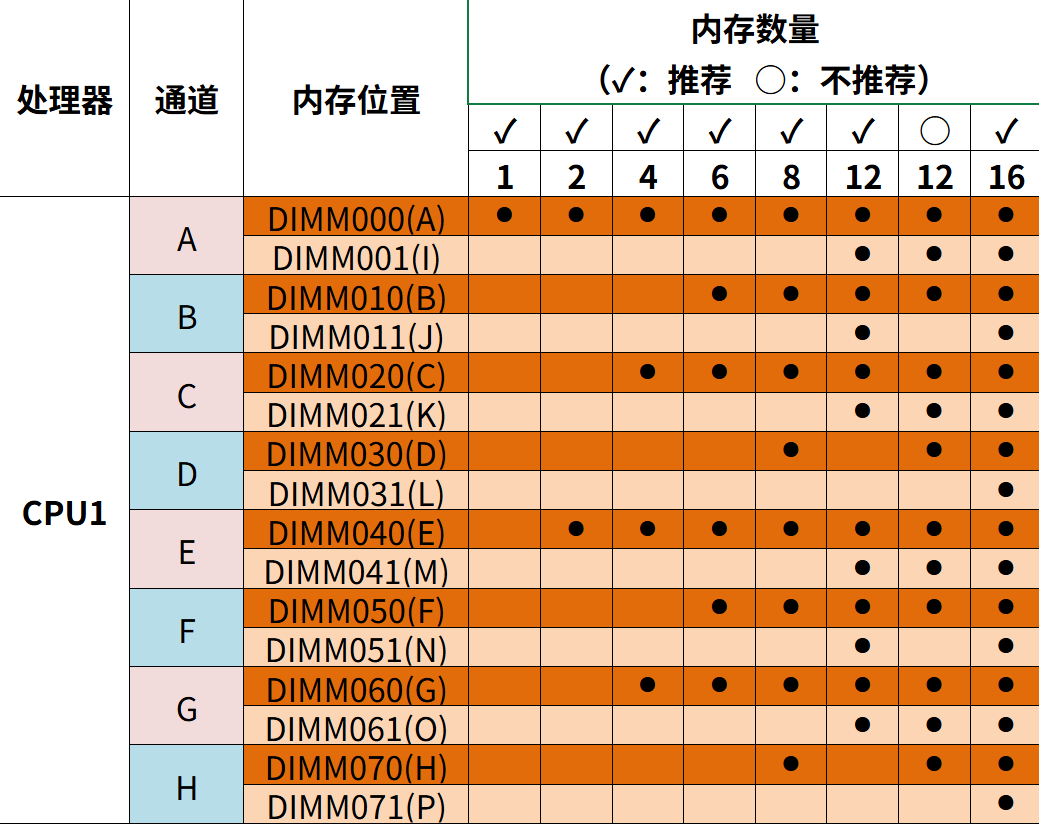

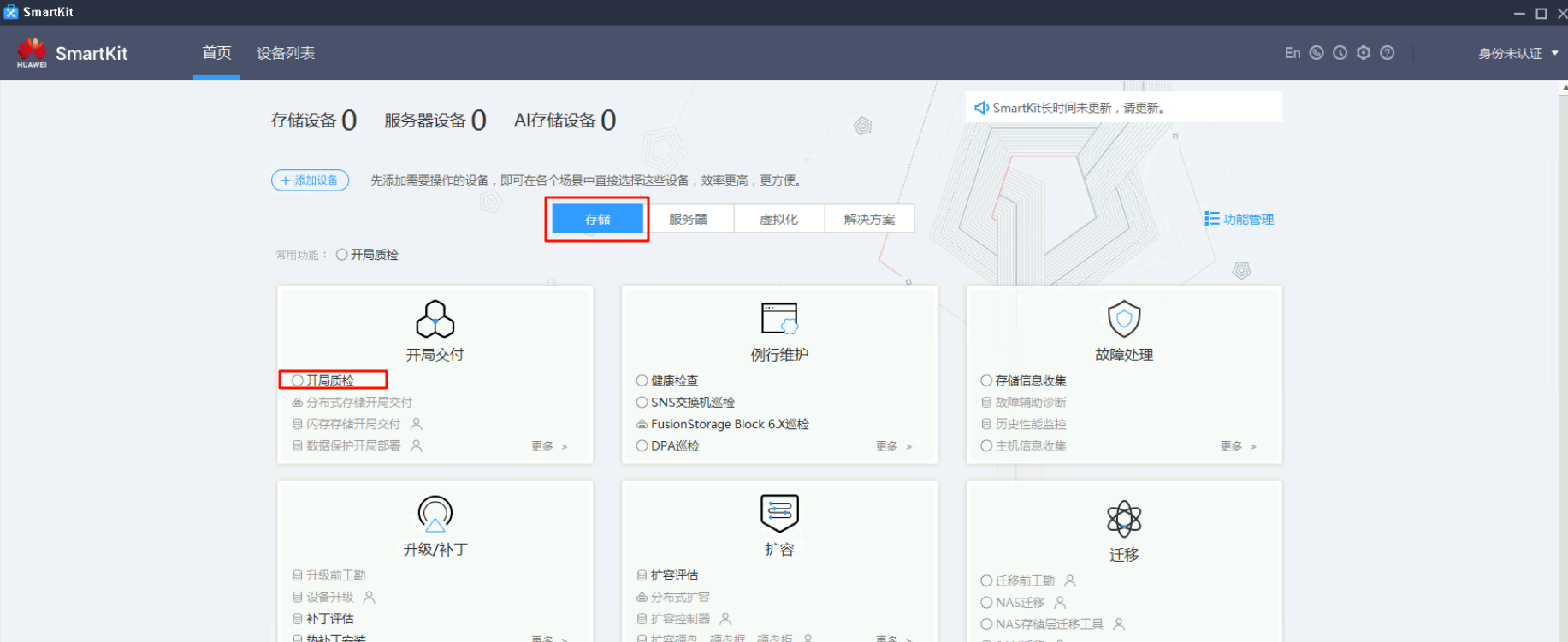

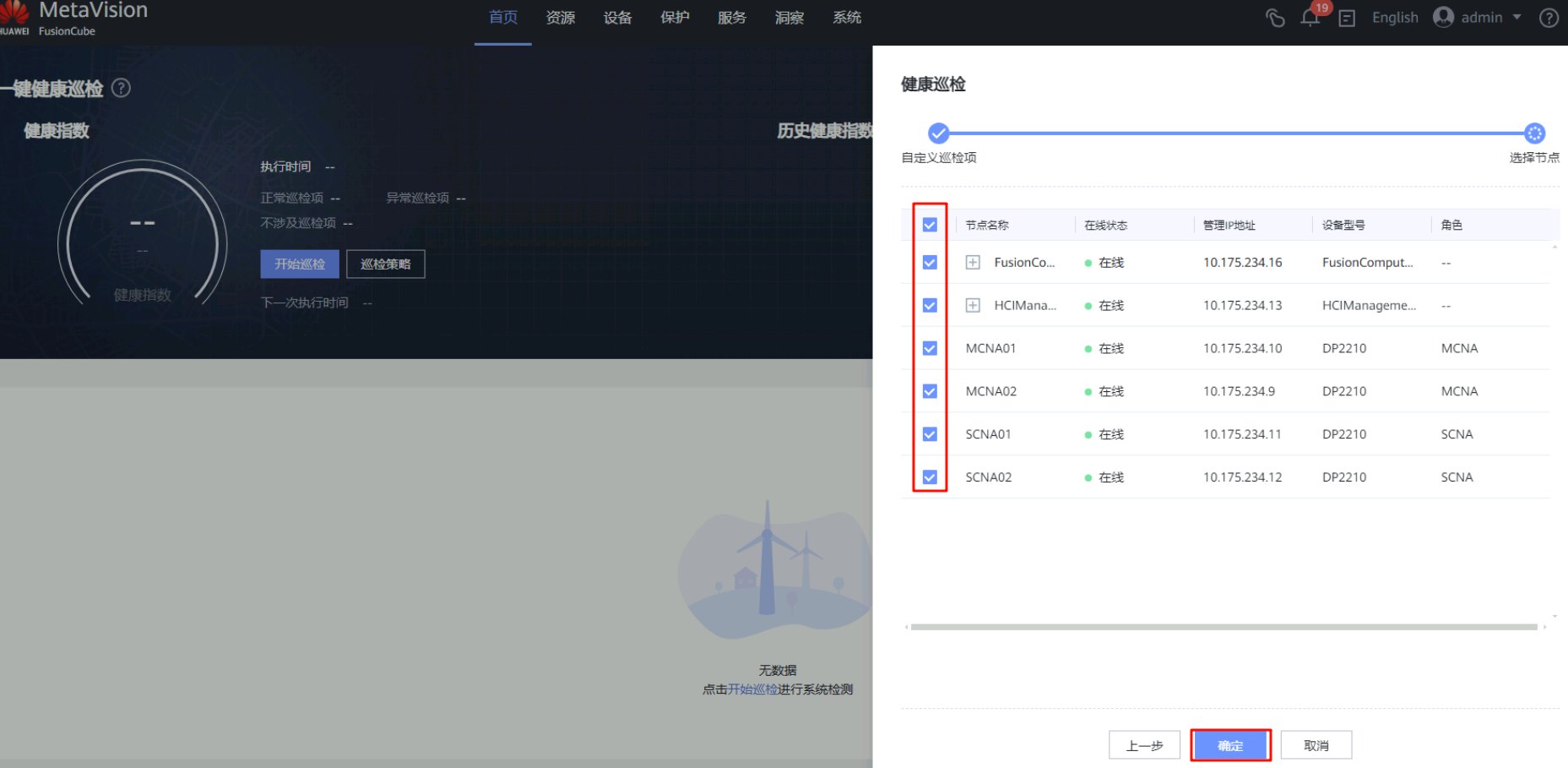

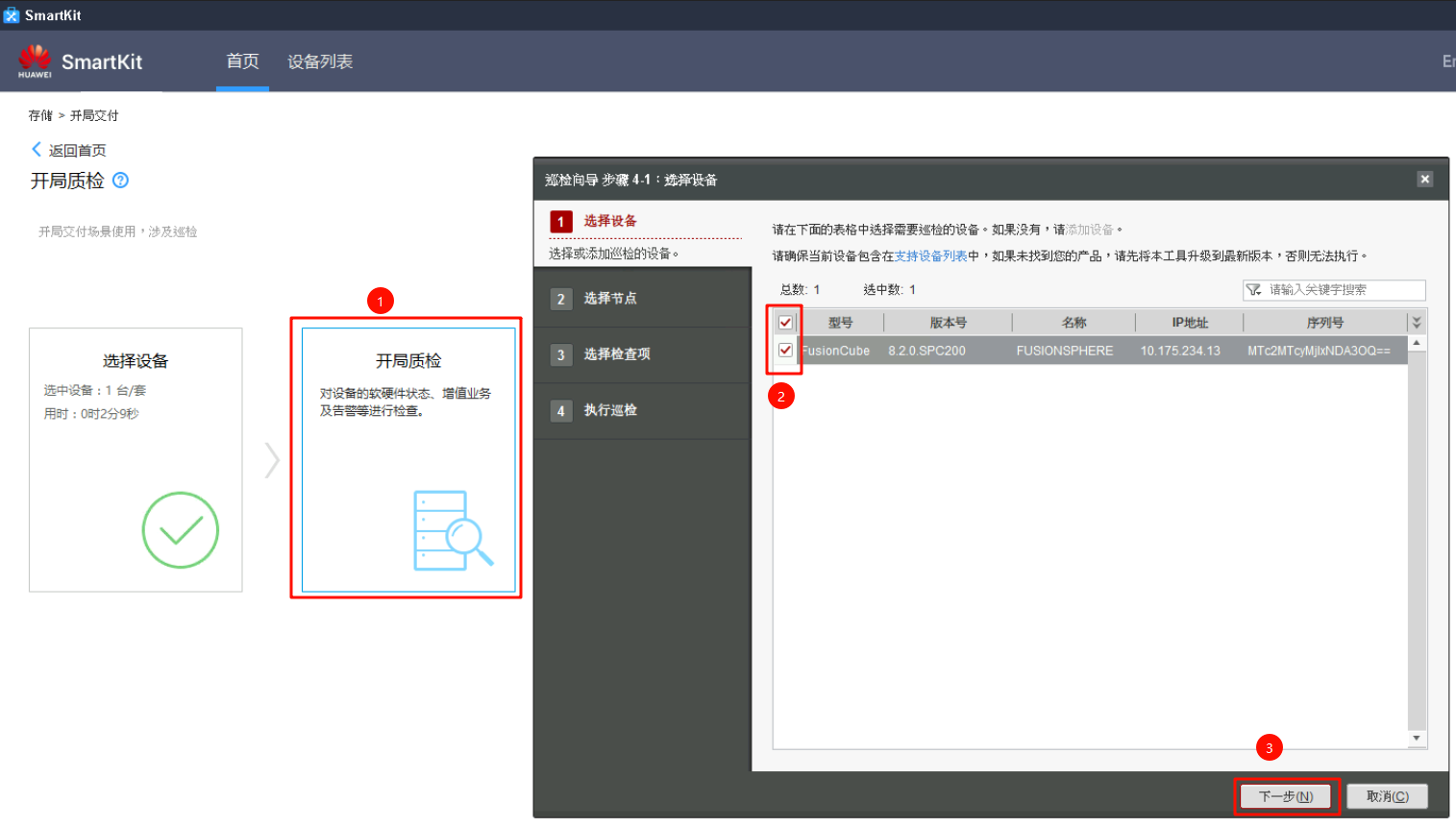

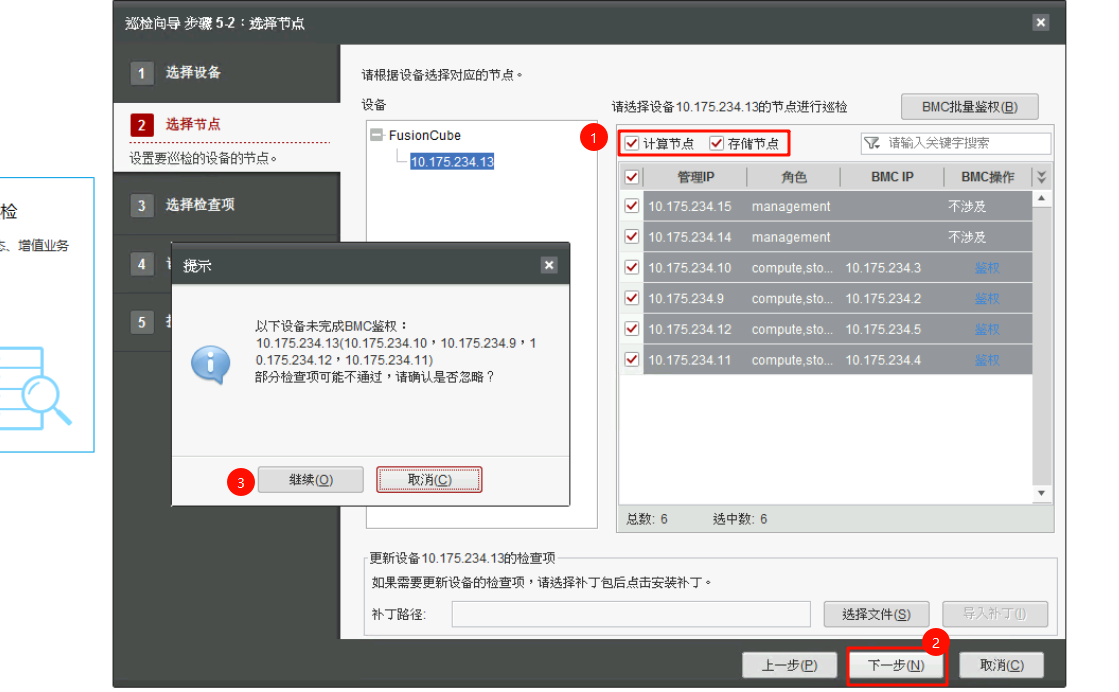

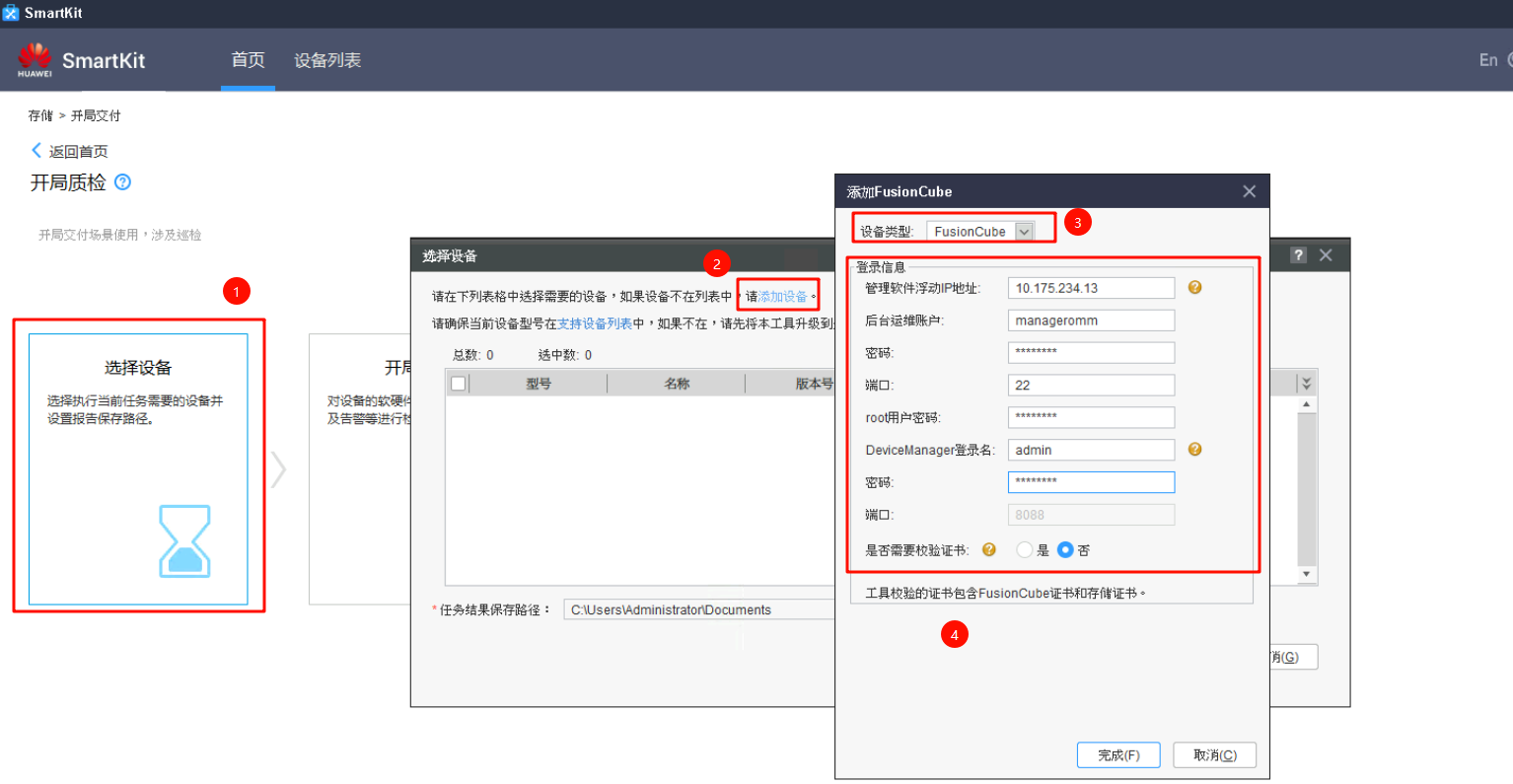

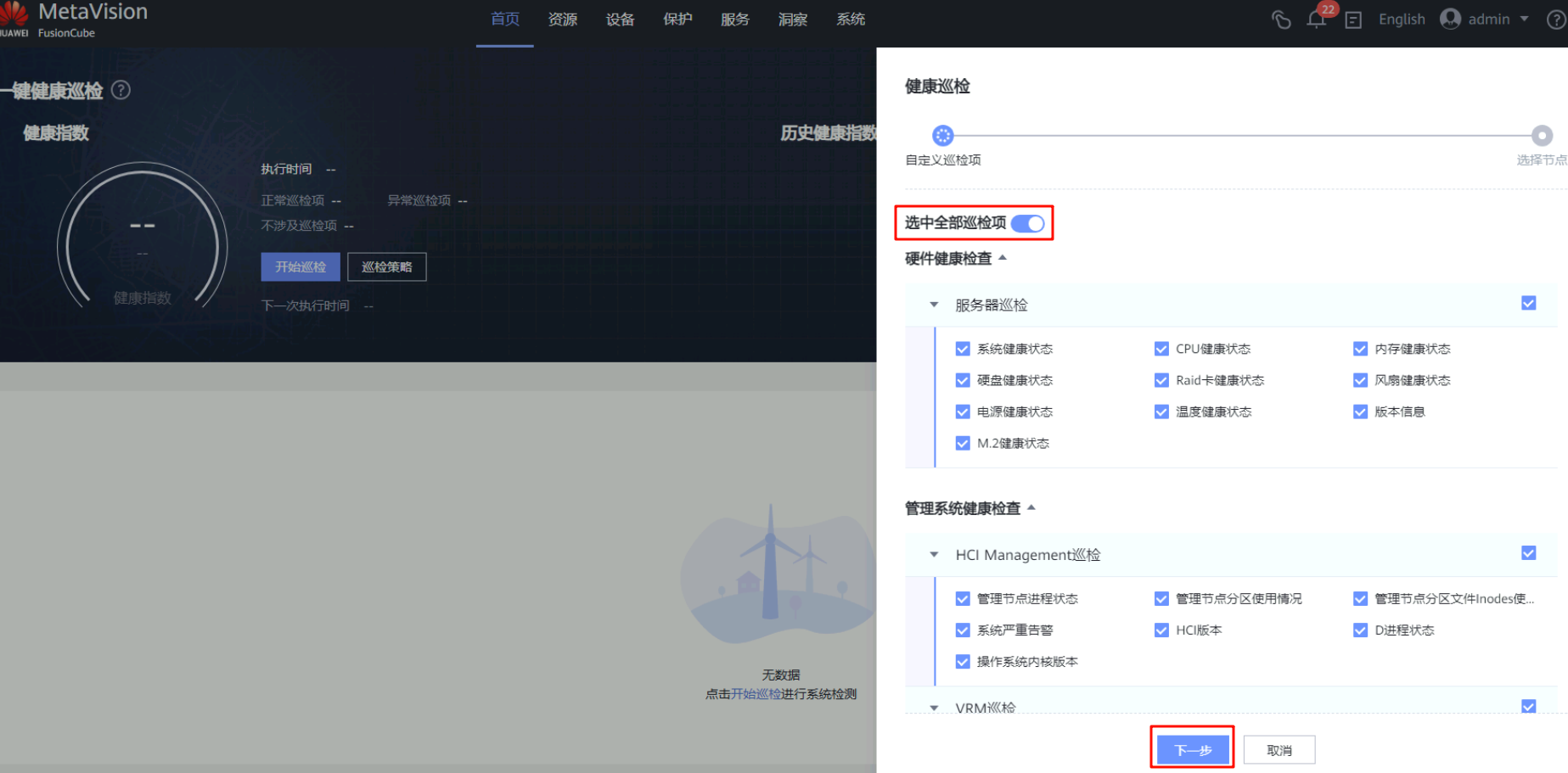

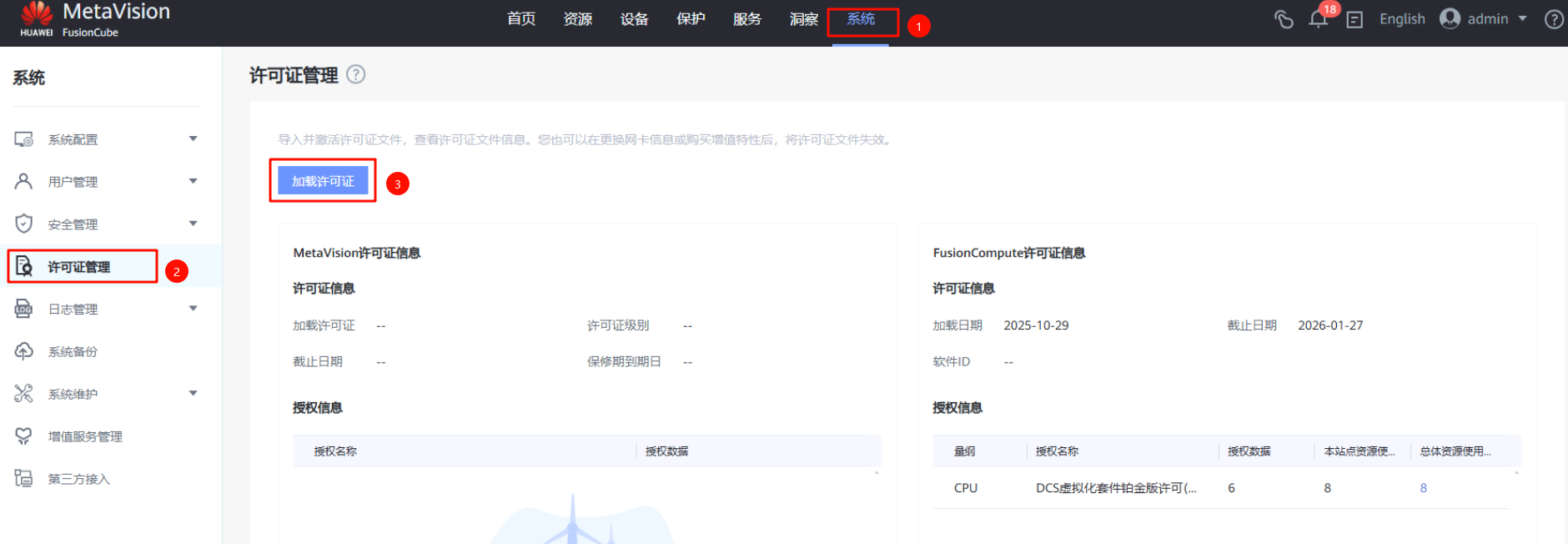

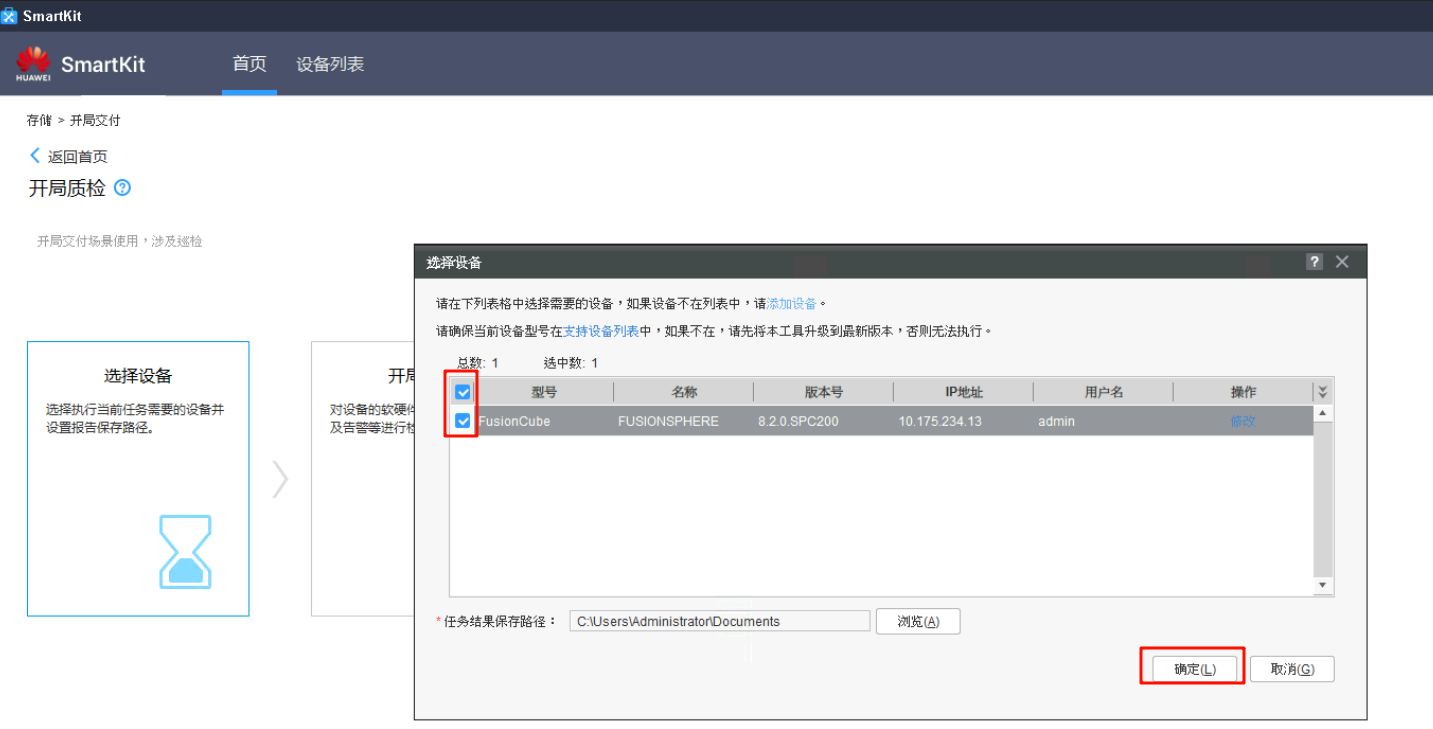

查看设备信息

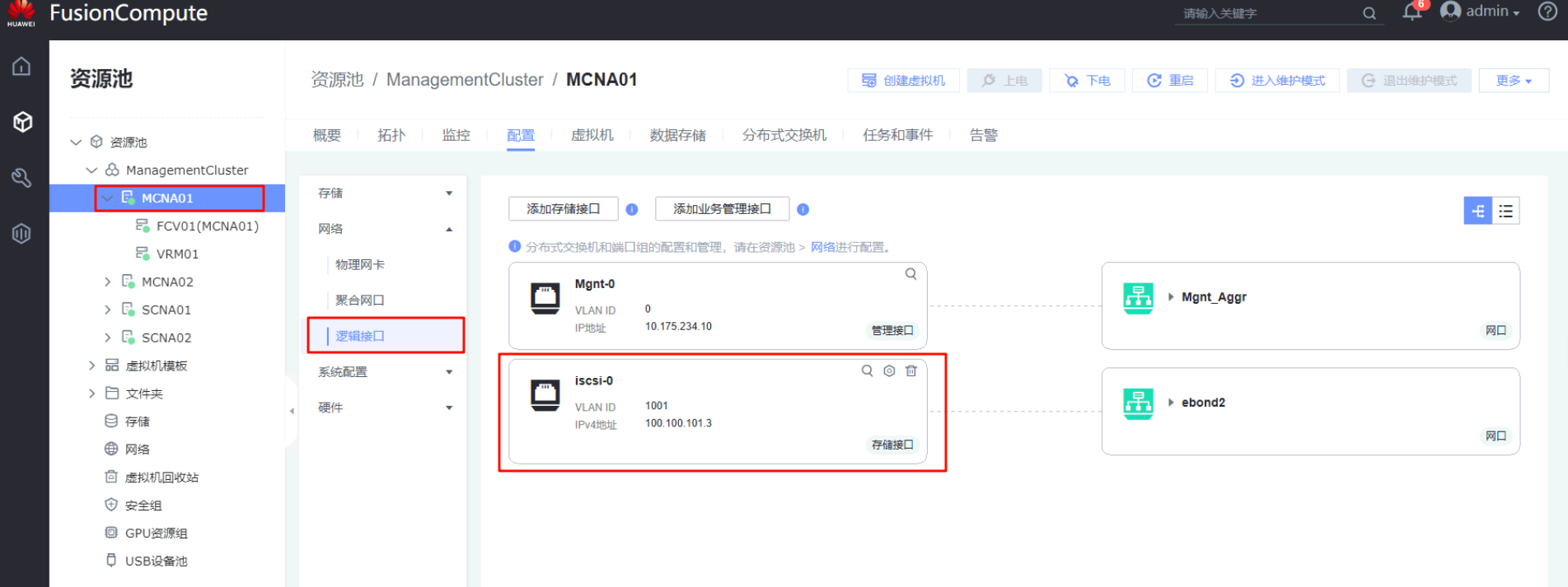

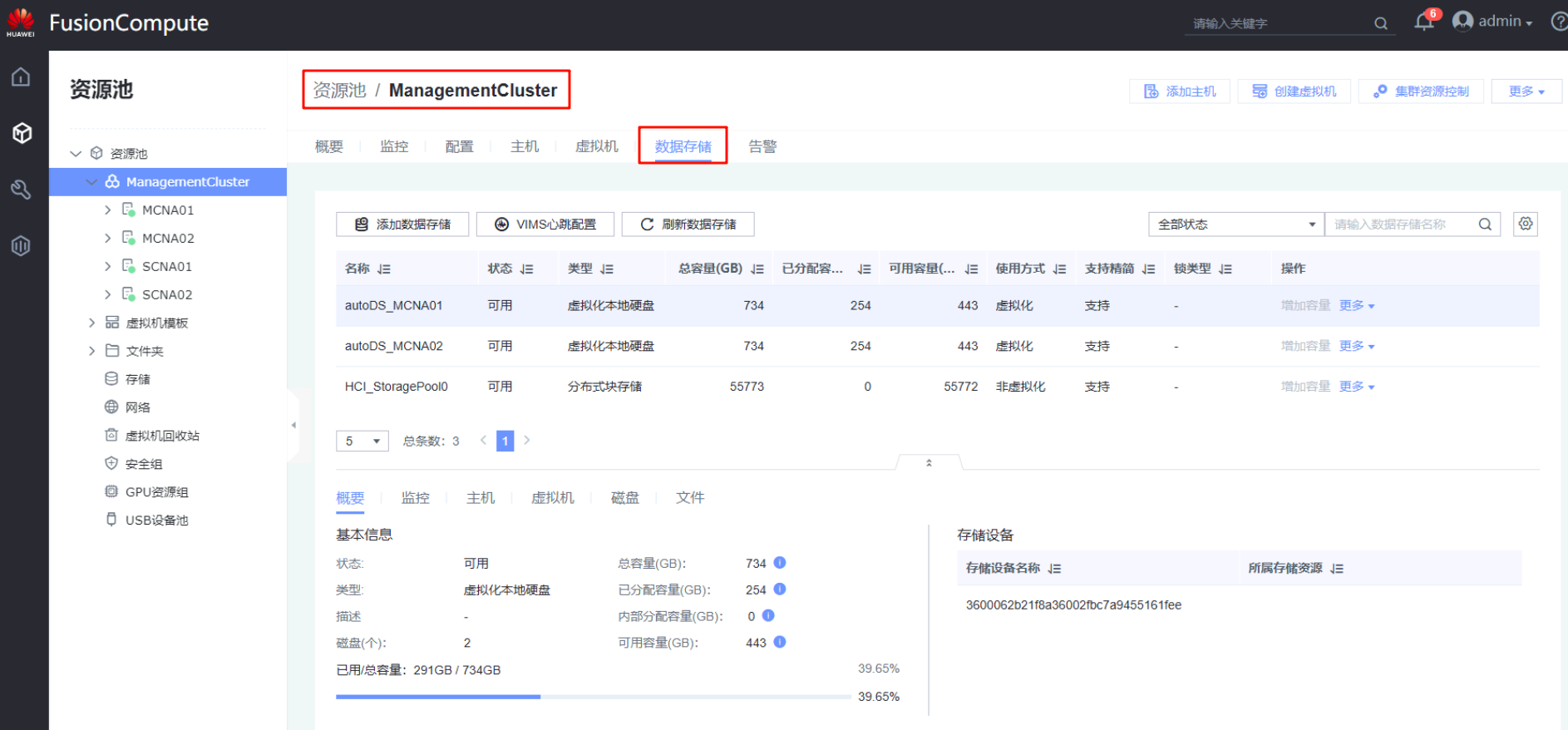

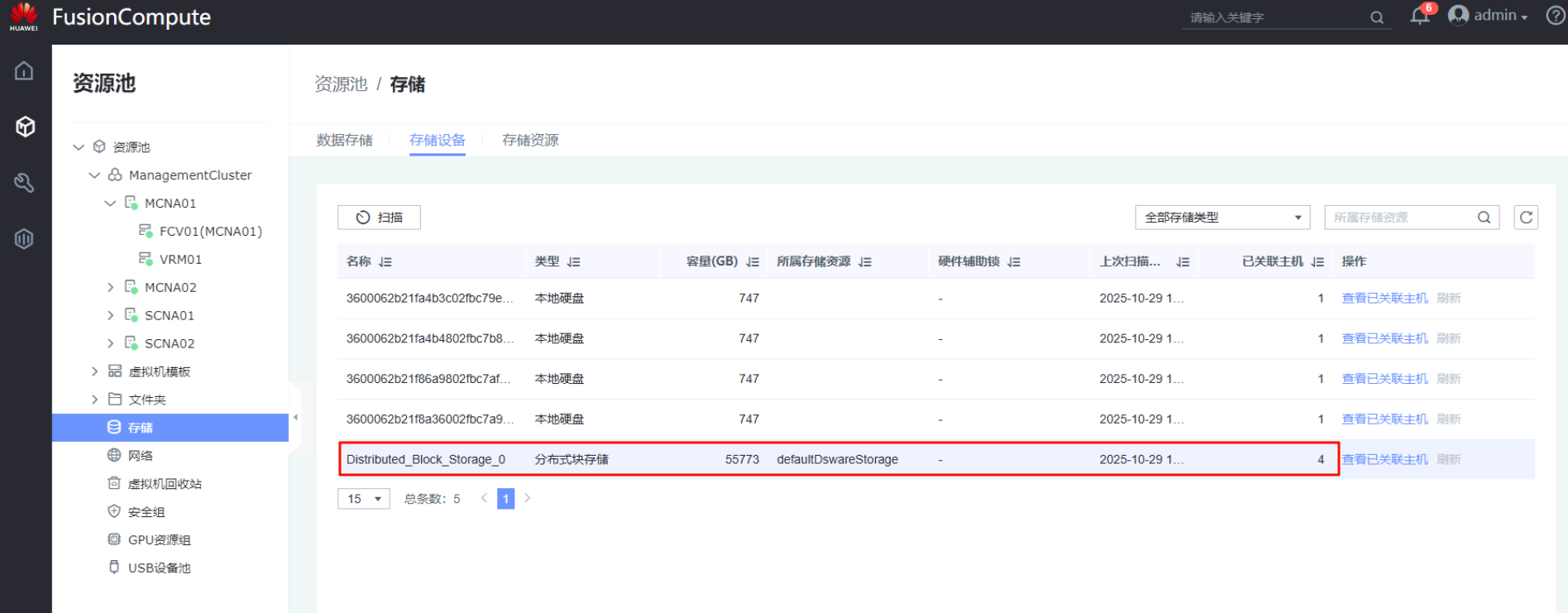

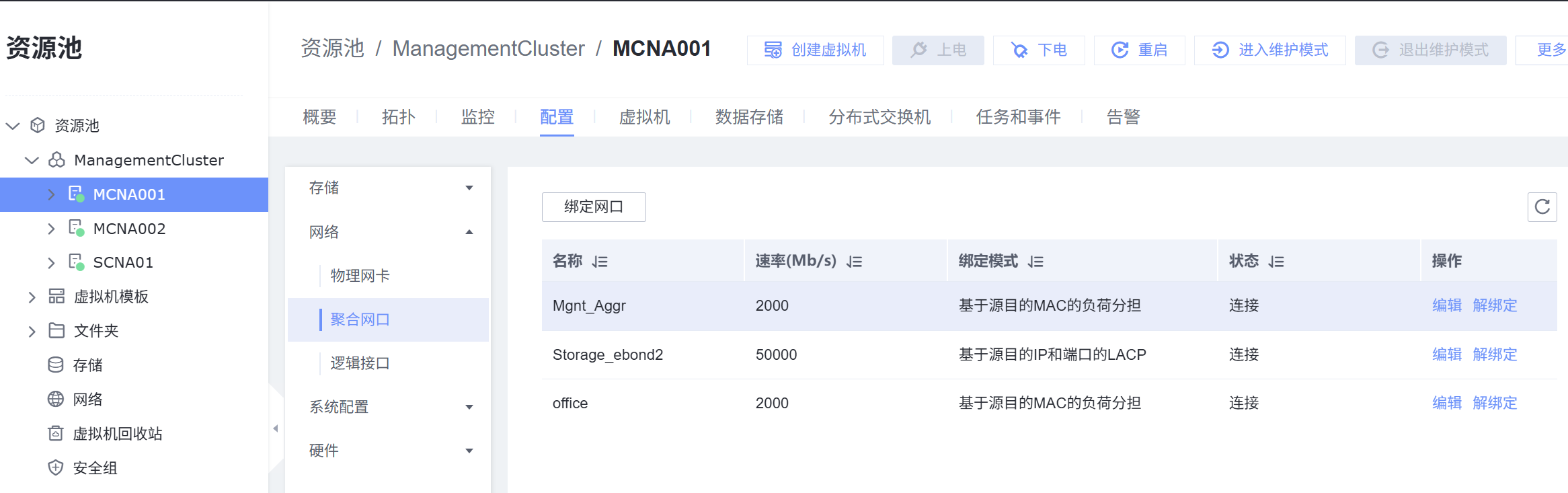

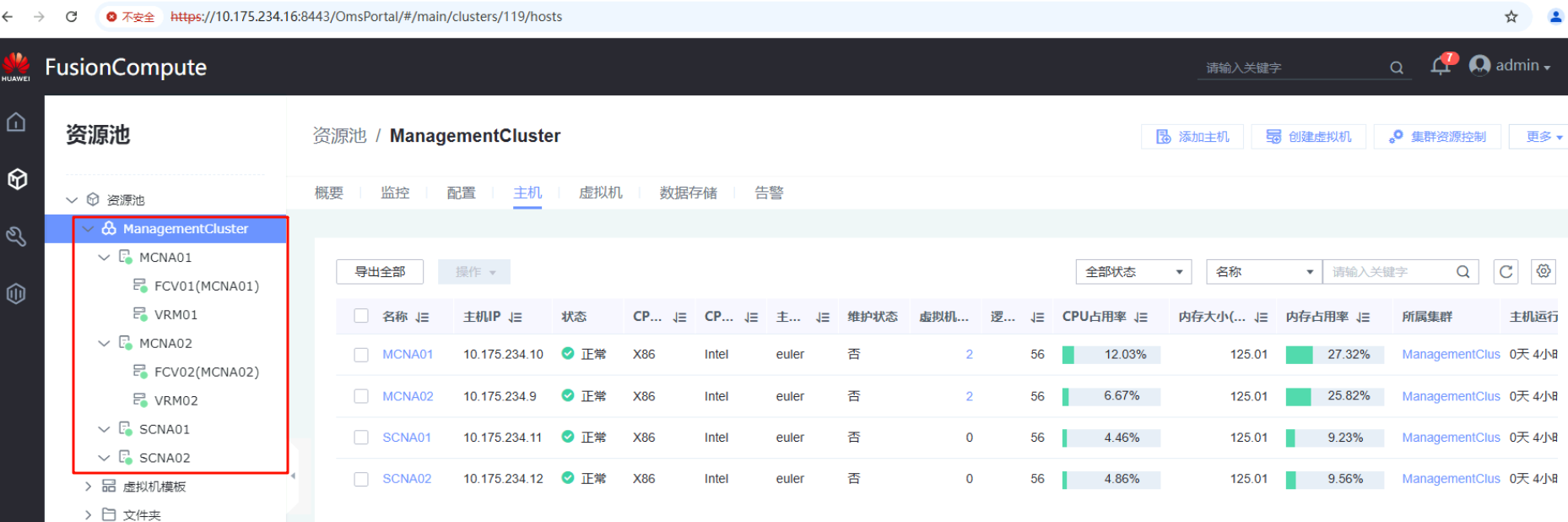

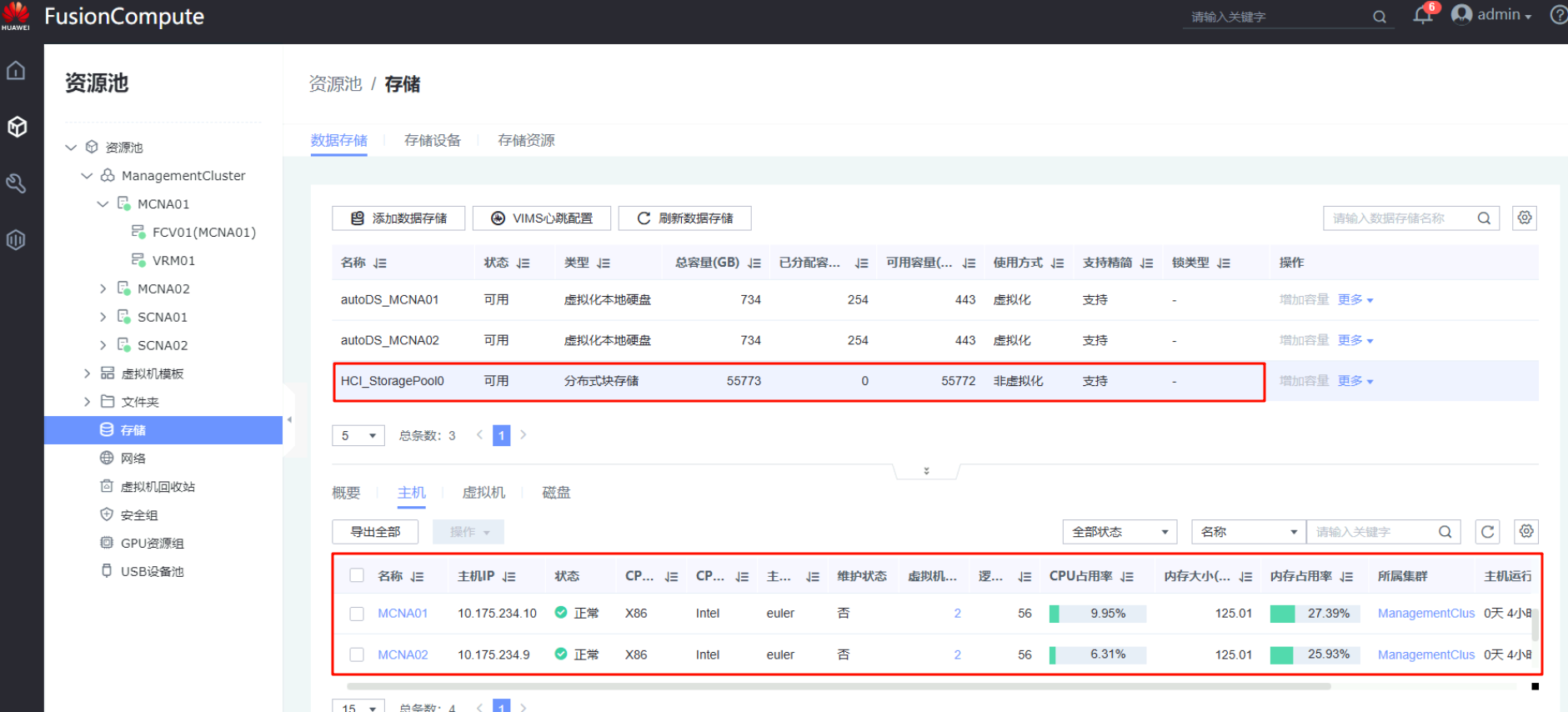

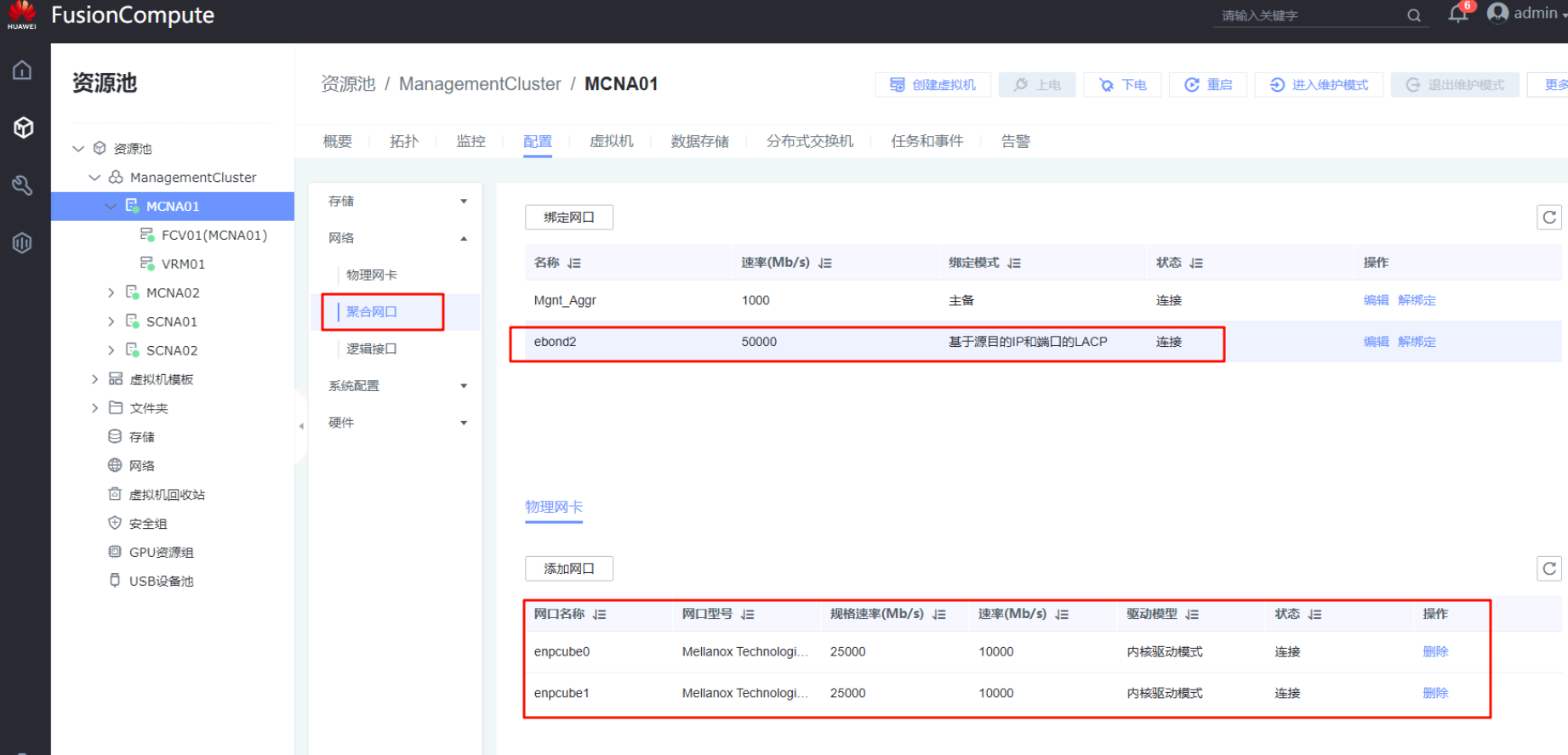

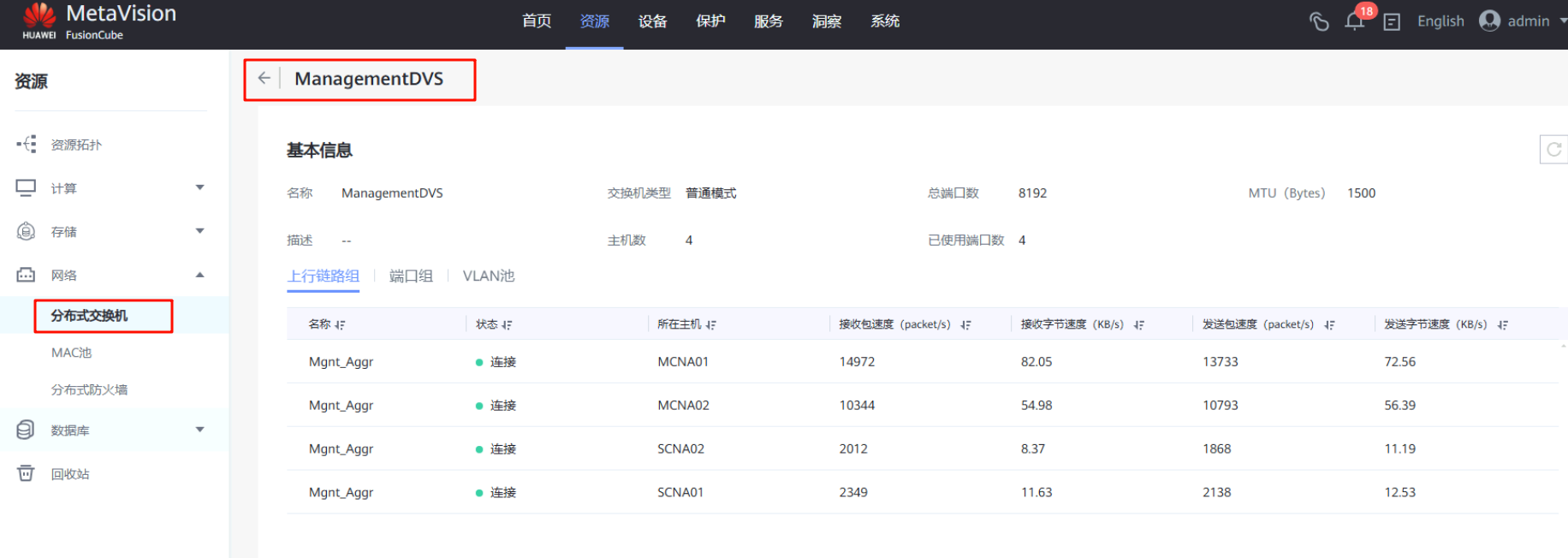

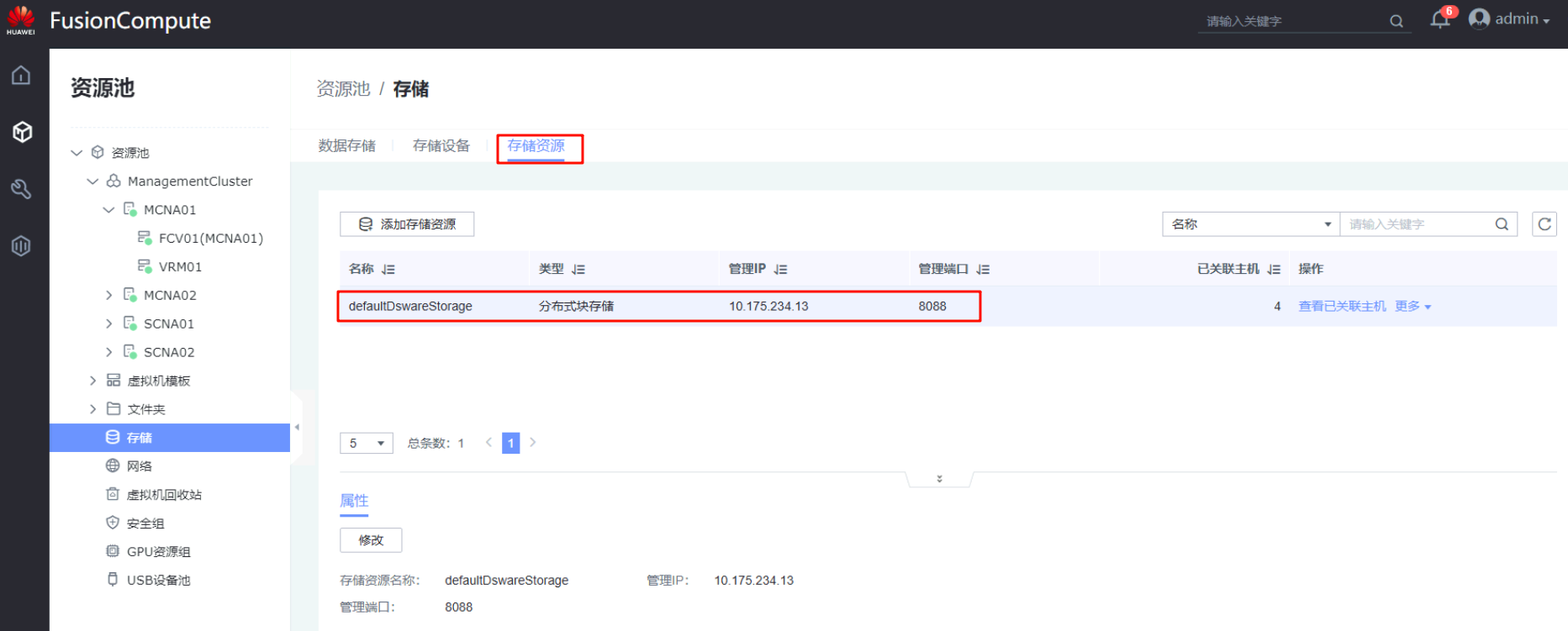

可以通过https://FusionCompute浮动IP:8443，登录到FusionCompute 上查看超融合的一些基本配置信息和主机状态等

FCV（FusionCube Vision）：FusionCube超融合系统的统一管理平台，而FusionCube MetaVision是前者的迭代产品
VRM（Virtual Resource Management）：虚拟资源管理器是核心管理组件，负责整个虚拟化集群的资源调度，生命周期管理管理和全局控制，相当于集群的大脑
在节点数量较少的情况下，FCV和VRM可以直接部署在CNA上，成为MCNA；在节点数多的情况下可以单独部署在其他设备上
