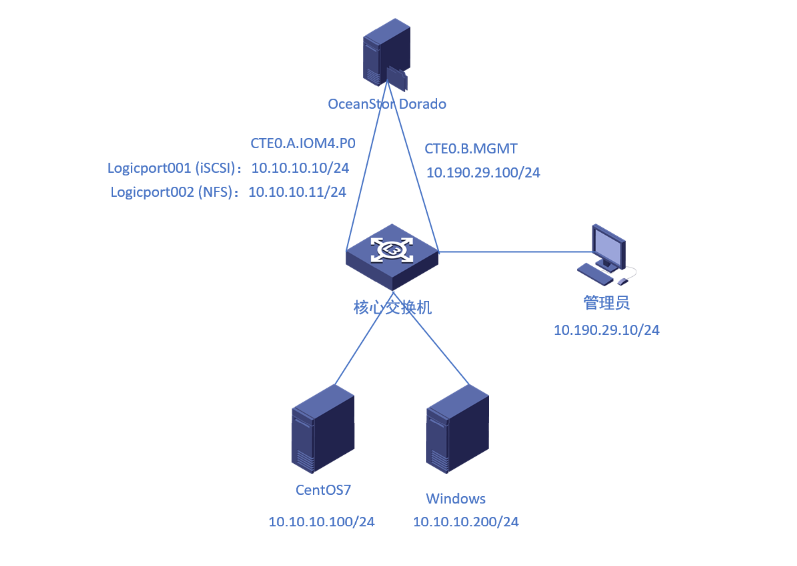

环境声明


image-20250714170804431

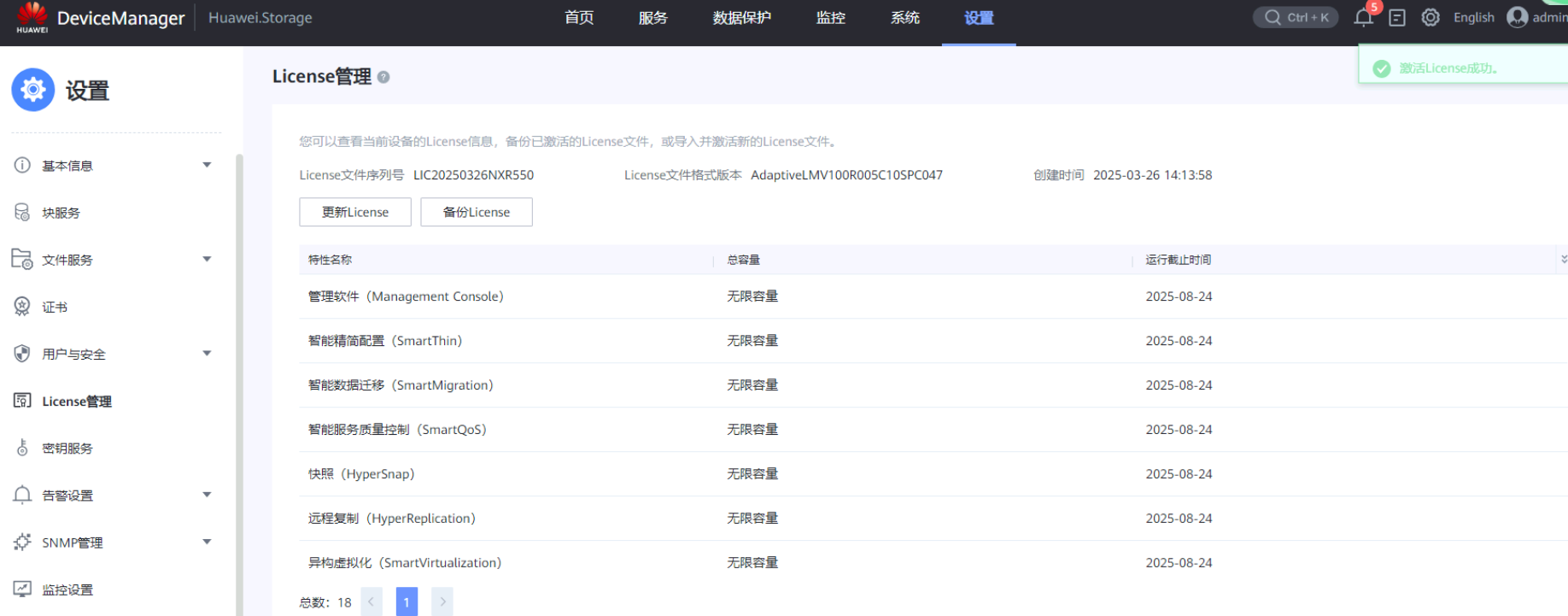

License管理

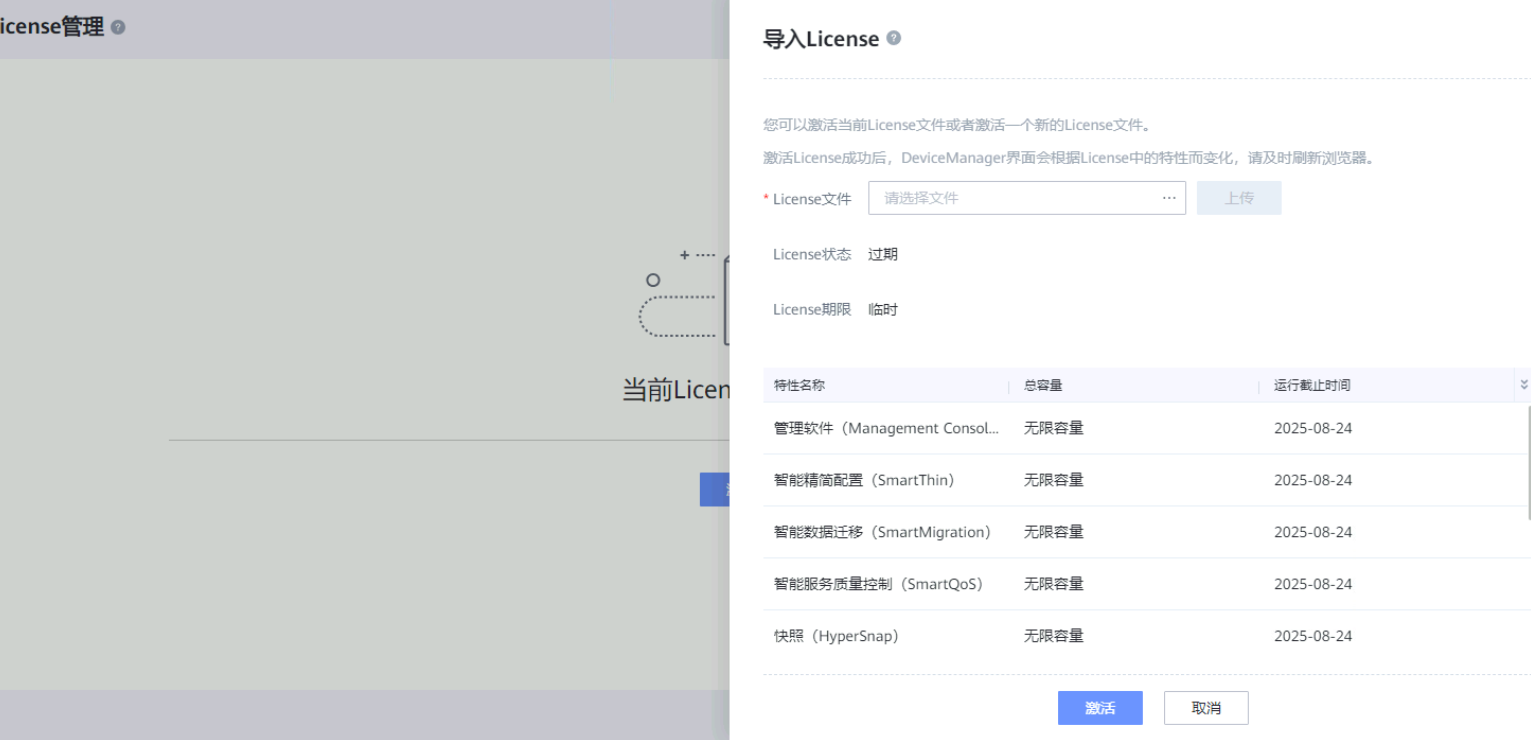

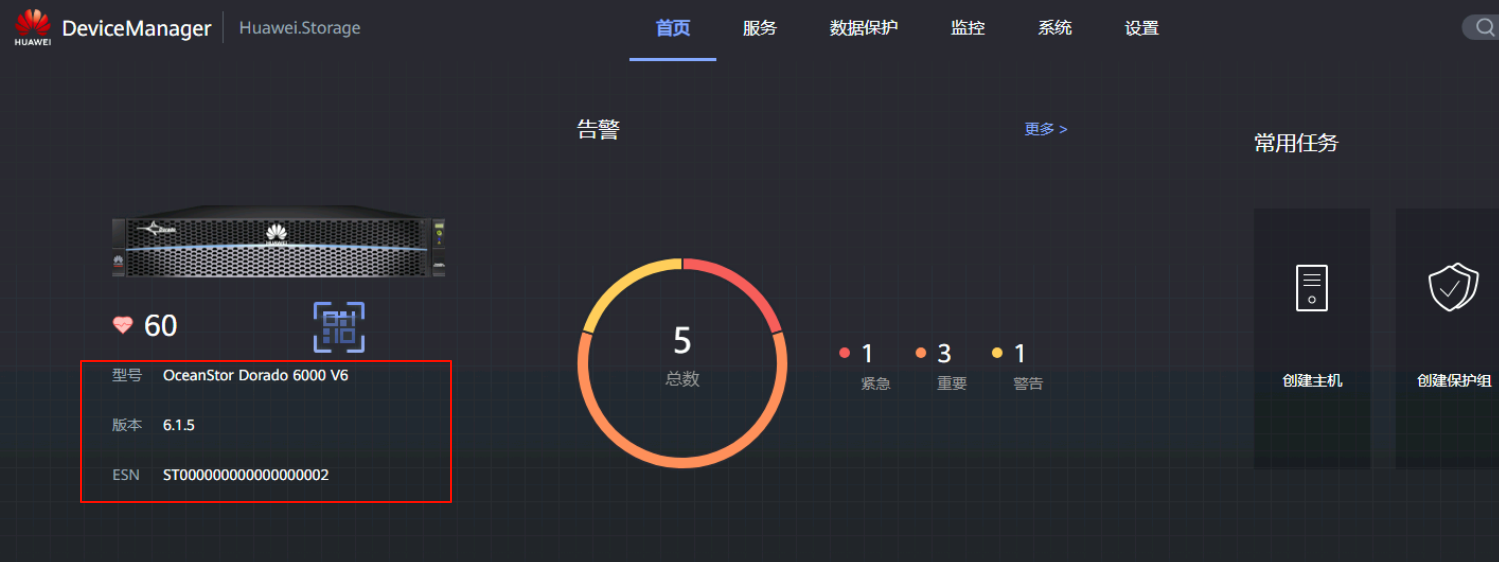

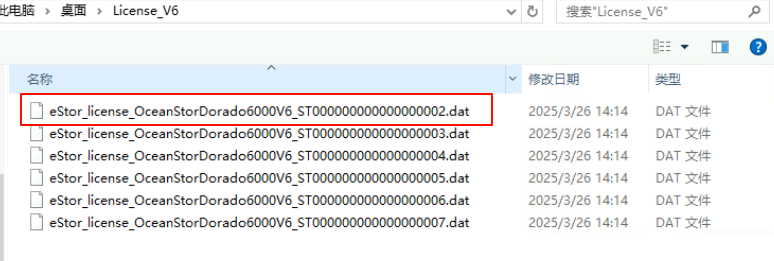

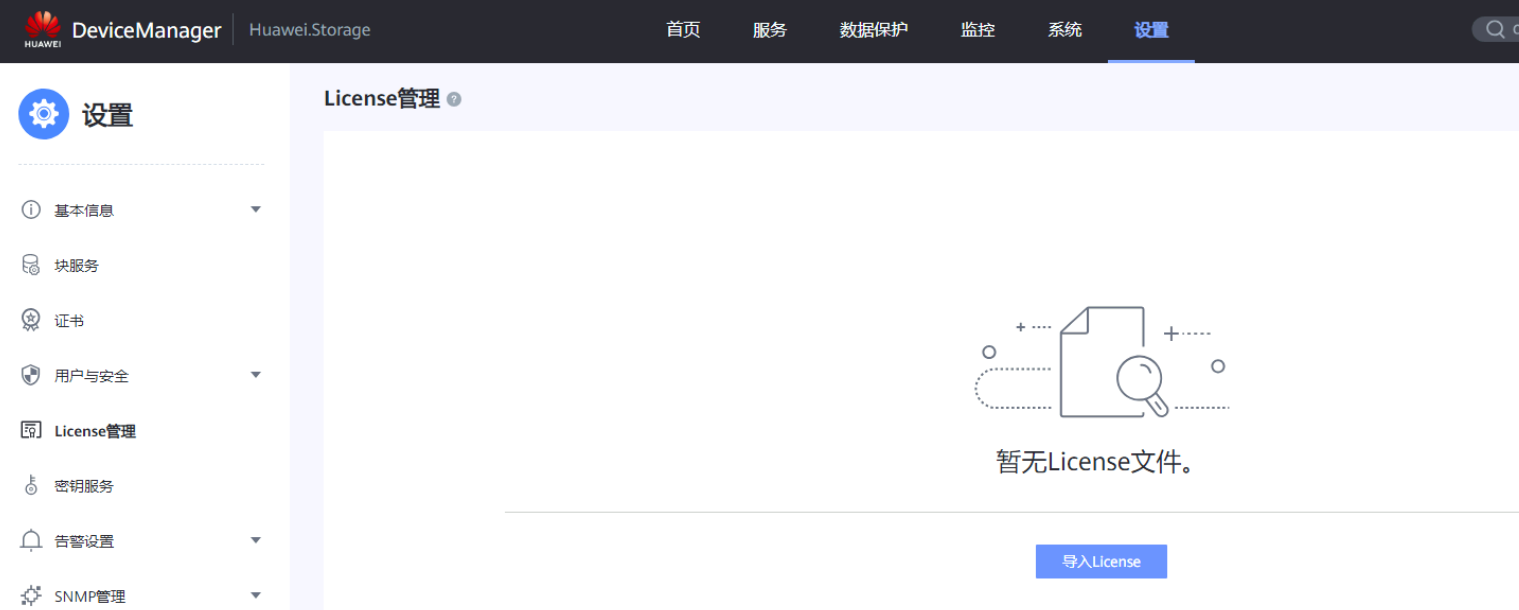

导入与ESN相同的License授权文件，点击激活即可

image-20250708140425093

image-20250708140403628

image-20250708140520874

image-20250708140539989

image-20250708140617877

SAN基础功能

存储池配置

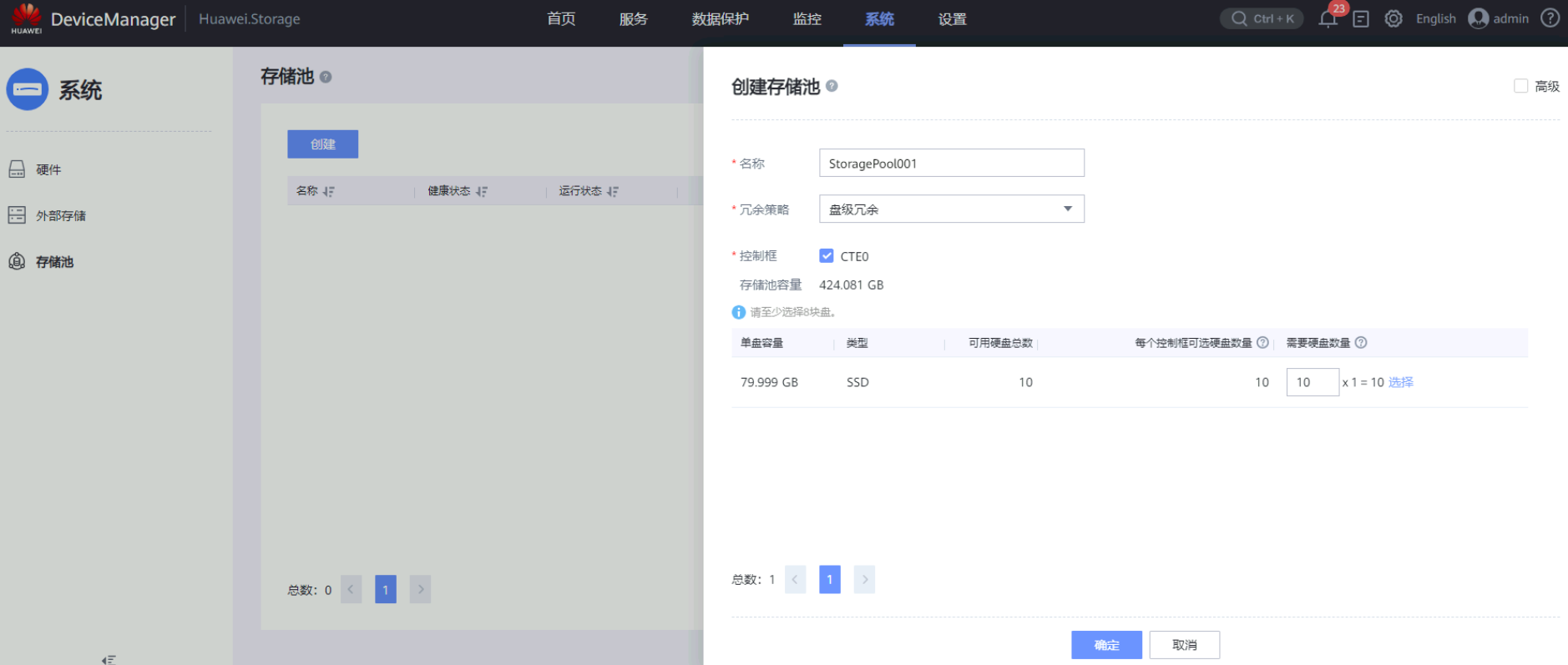

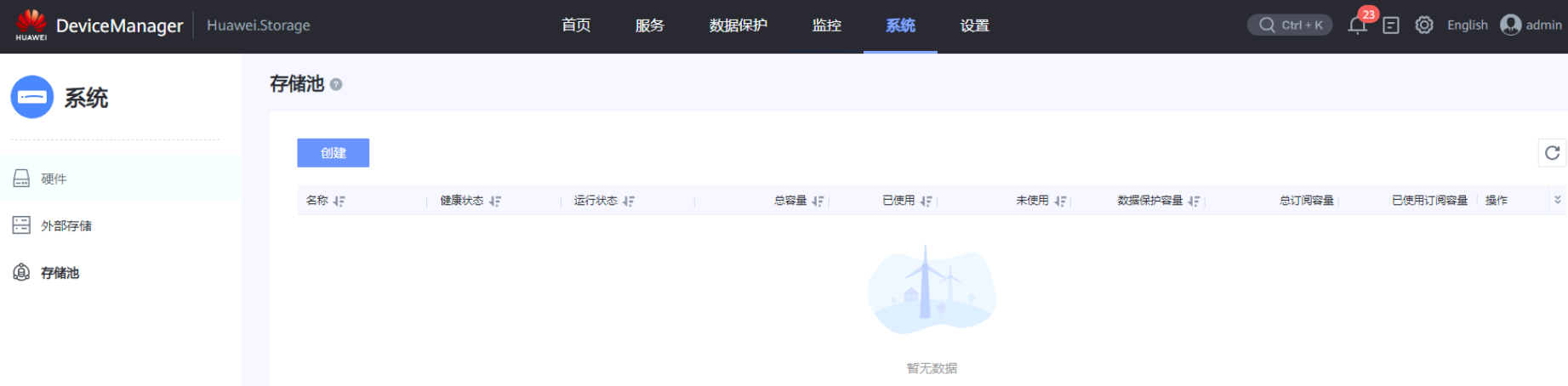

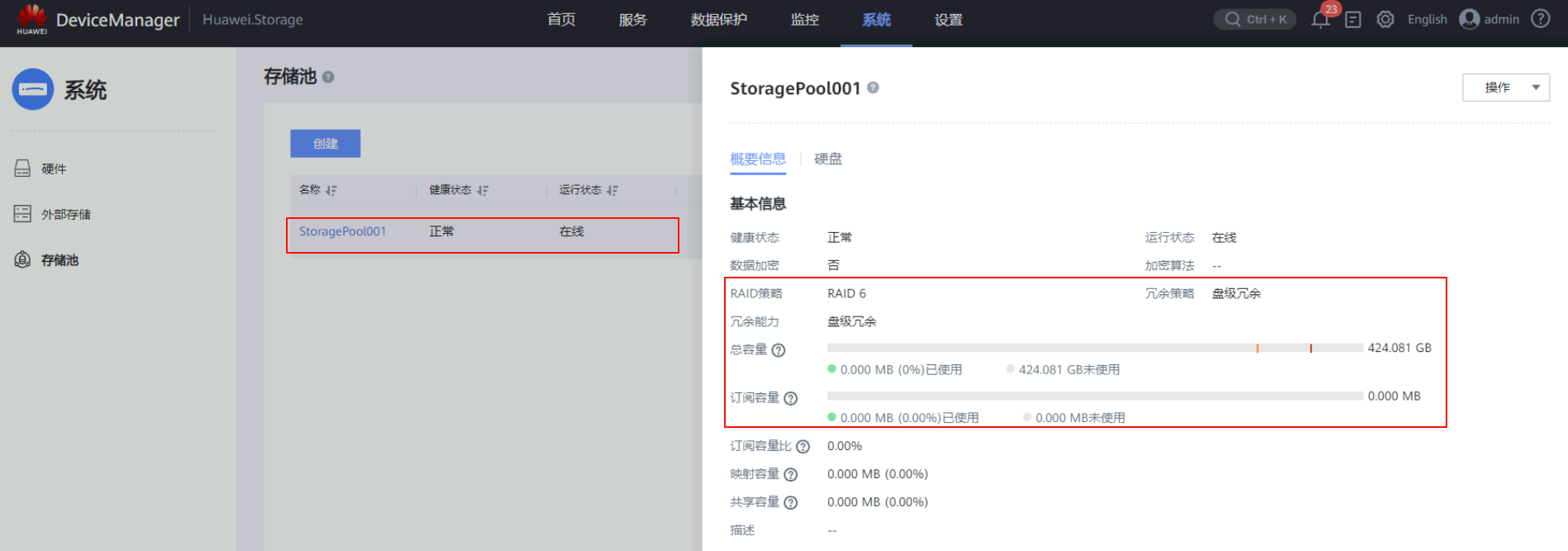

创建一个存储池：存储池名称为StoragePool001，冗余策略为盘级冗余、控制框为CTE0、硬盘选择所有盘

  • 盘级冗余：组成CKG的CK来自于不同的SSD硬盘，支持不超过RAID冗余能力的盘故障
  • 框级冗余：组成CKG的CK不仅来自于不同的SSD硬盘，还尽量分布于不同的框，并且来自每个框的CK列数不超过RAID冗余。支持单个硬盘框故障业务不中断、数据不丢失

image-20250708140720731

image-20250708140817238

image-20250708140906319

逻辑接口配置

逻辑端口是用户基于绑定端口、VLAN的端口或者以太网端口创建的，是承载主机业务的虚拟端口

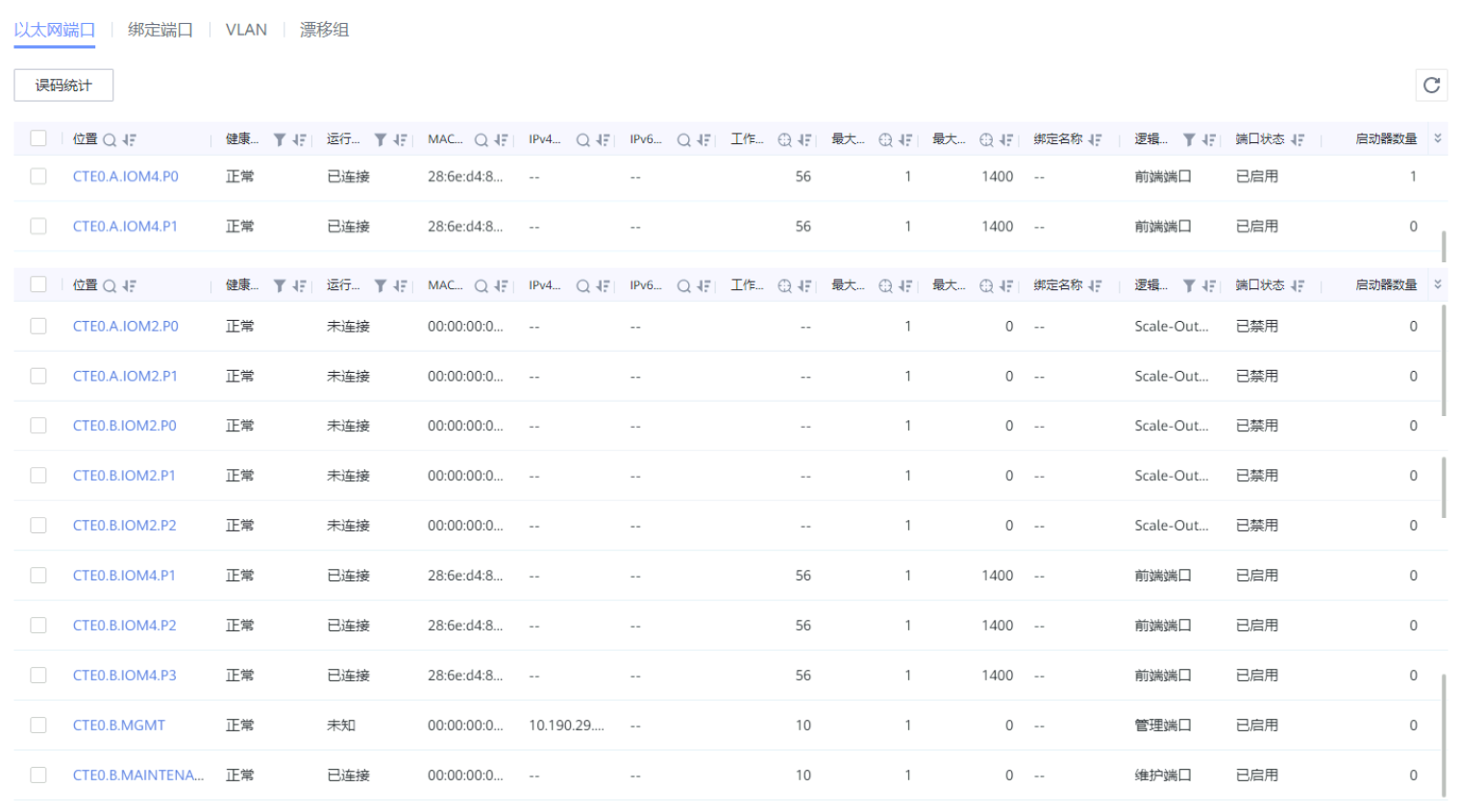

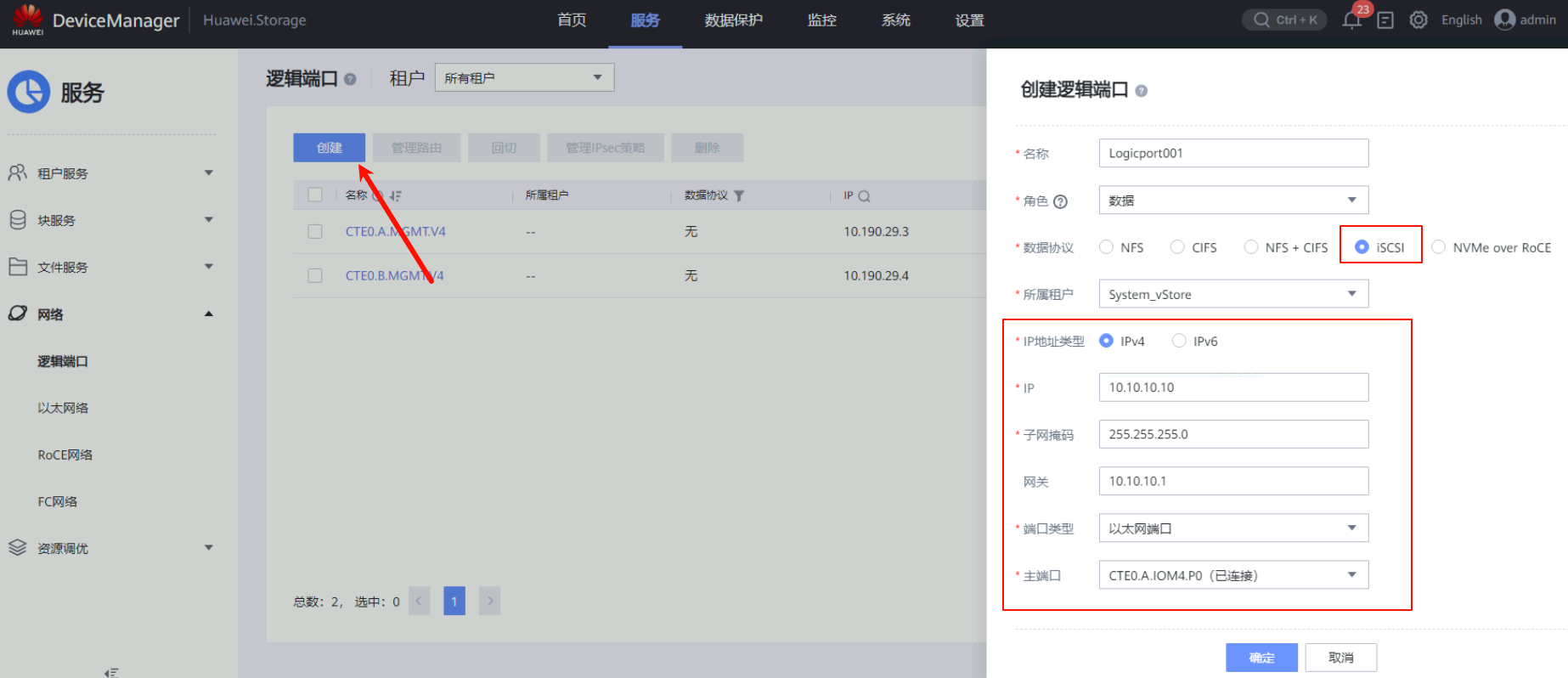

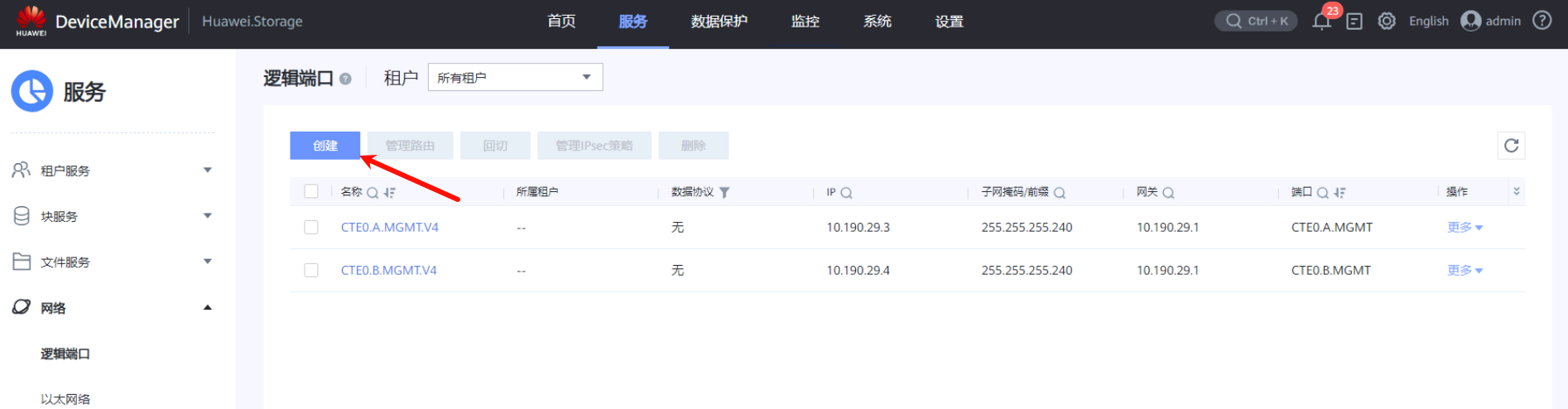

创建一个逻辑接口：逻辑接口名为Logicport001、角色为数据、数据协议为iSCSI、IP地址为10.10.10.10/24、端口类型为以太网端口、主端口为CTE0.A.IOM4.P0

image-20250708140929732

image-20250708141104252

image-20250708172340651

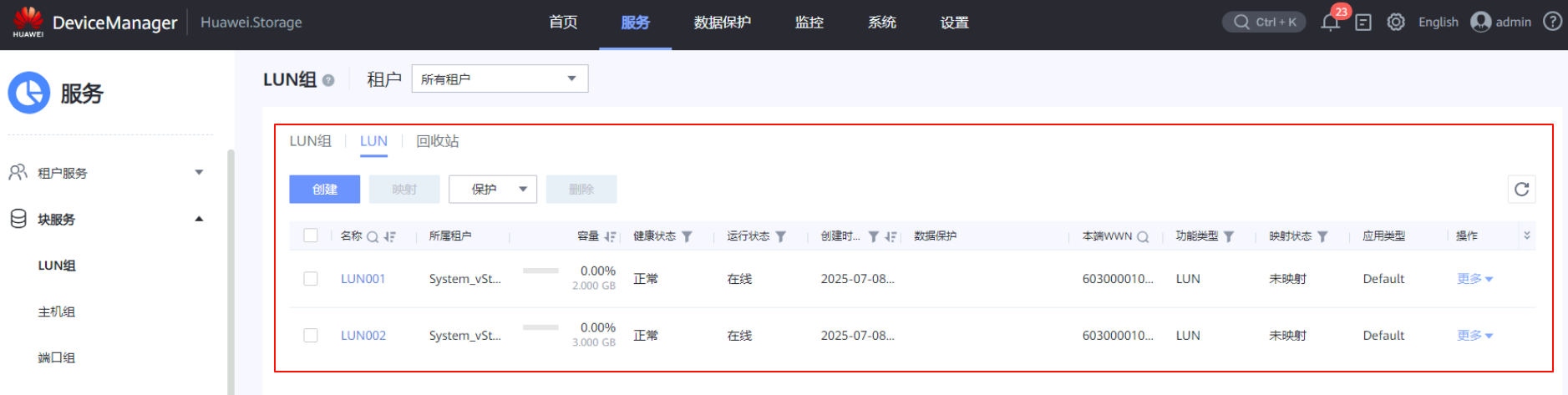

LUN配置

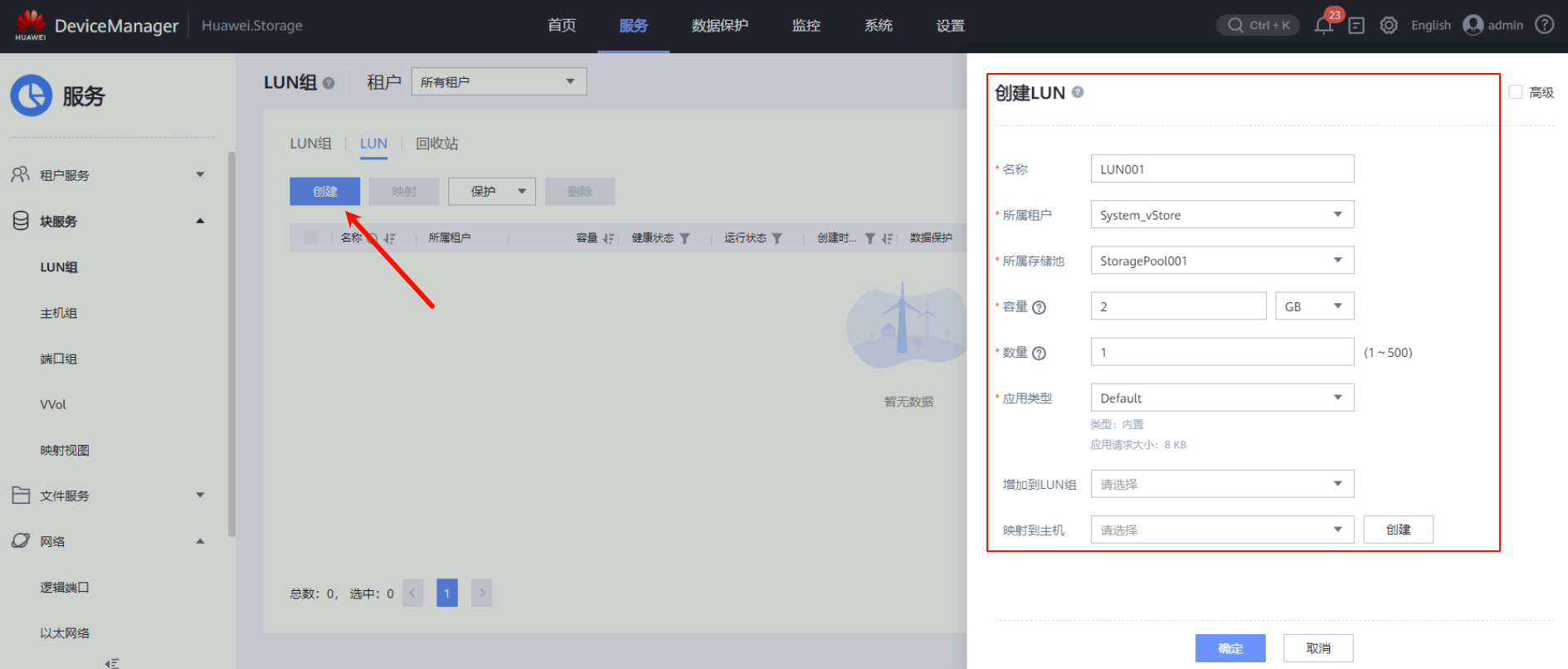

创建LUN001：容量为2GB，用作Linux的iSCSI挂载，直接将该盘格式化使用

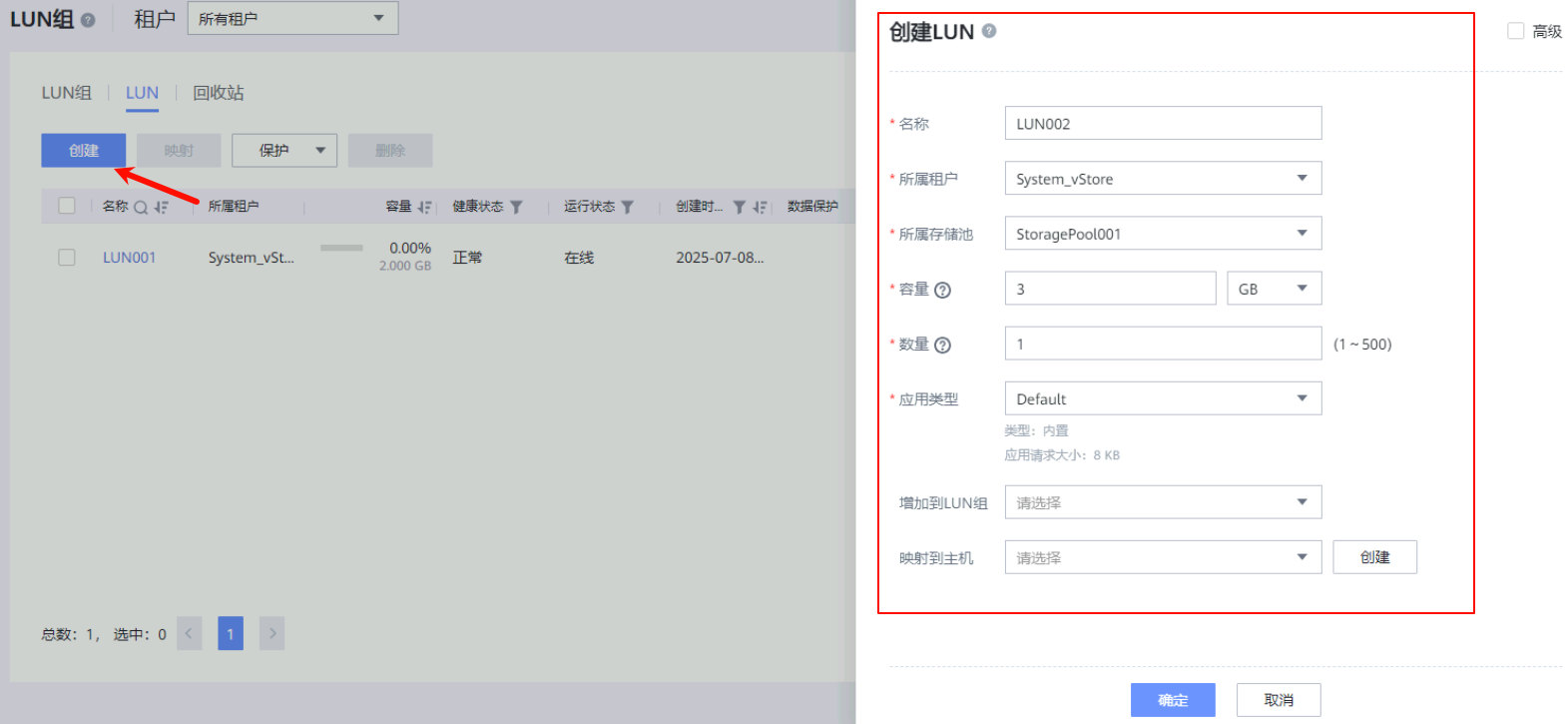

创建LUN002：容量为3GB，用作Linux的iSCSI挂载，使用逻辑卷虚拟化后使用

image-20250708141322676

image-20250708141400973

image-20250708141429144

iSCSI LUN映射

Linux主机映射

基本配置

Linux连接到Dorado的iSCSI目标器

1
iscsiadm -m discovery -t st -p 10.10.10.10		# 发现10.10.10.10地址的iSCSI目标器

image-20250708141811612

1
2
3
4

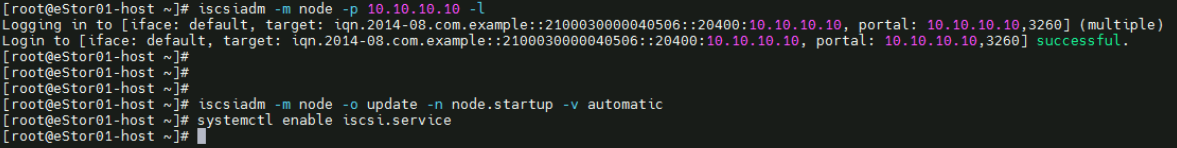

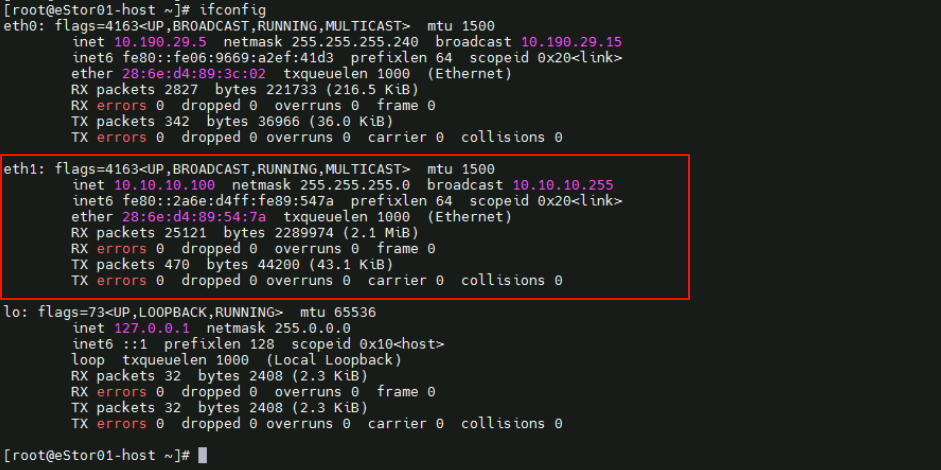

iscsiadm -m node -p 10.10.10.10 -l		# 连接到10.10.10.10的iSCSI目标器

iscsiadm -m node -o update -n node.startup -v automatic		# 设置重启后自动连接目标器
systemctl enable iscsi.service			# 开机自启iscis服务

image-20250708142050295

image-20250708143647320

Dorado创建主机

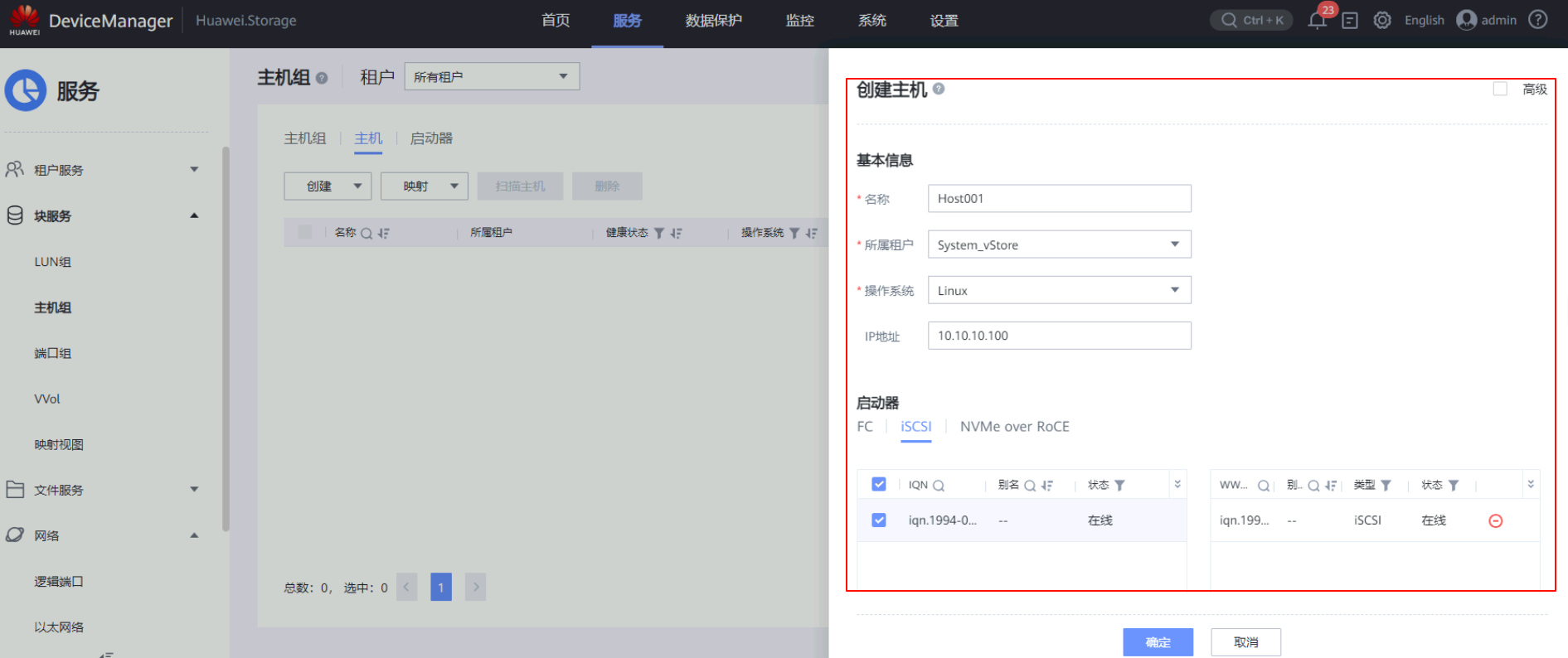

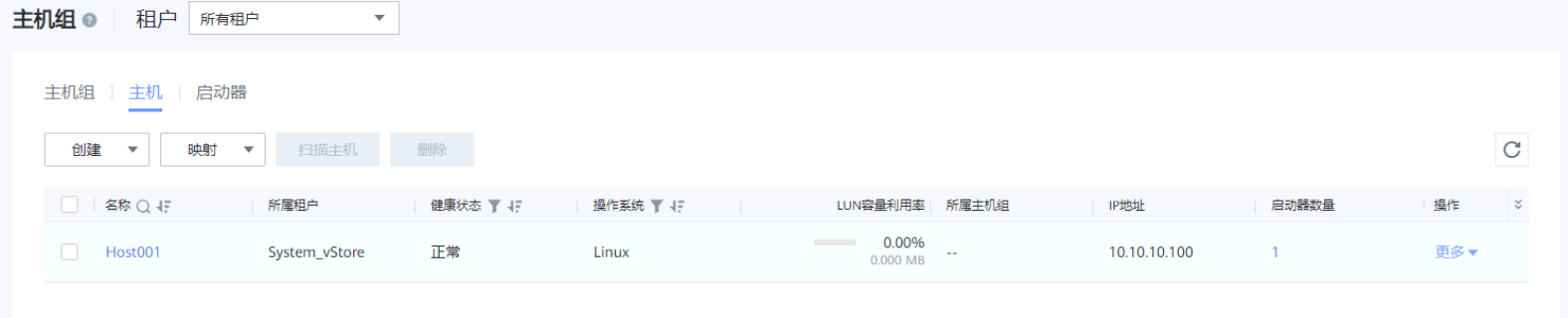

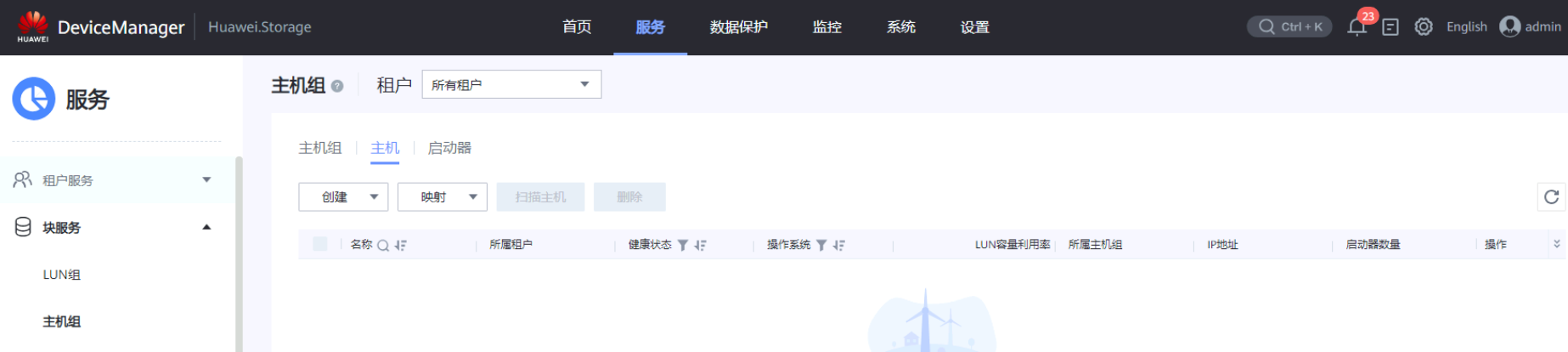

创建主机：主机名称Host001、操作系统为Linux、启动器为iSCSI

image-20250708143619901

image-20250708143711202

image-20250708143729642

主机映射到LUN

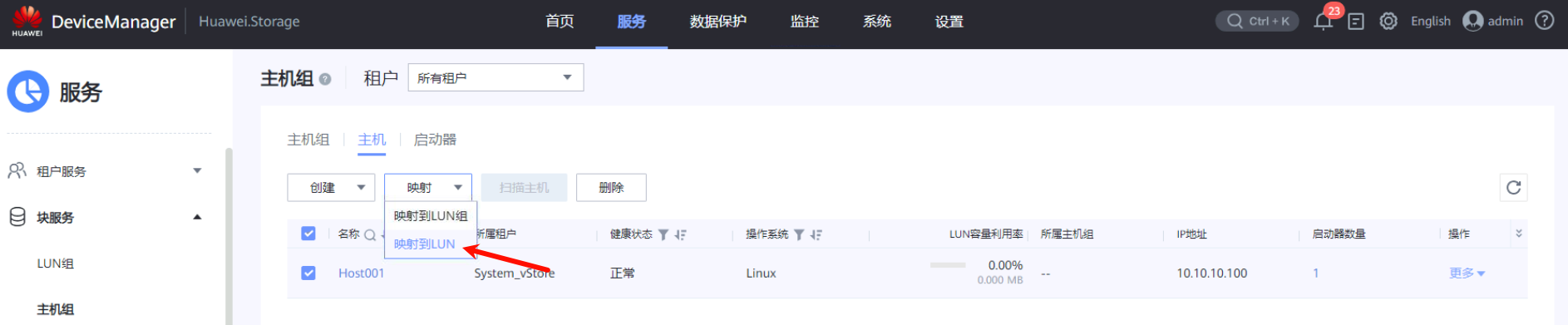

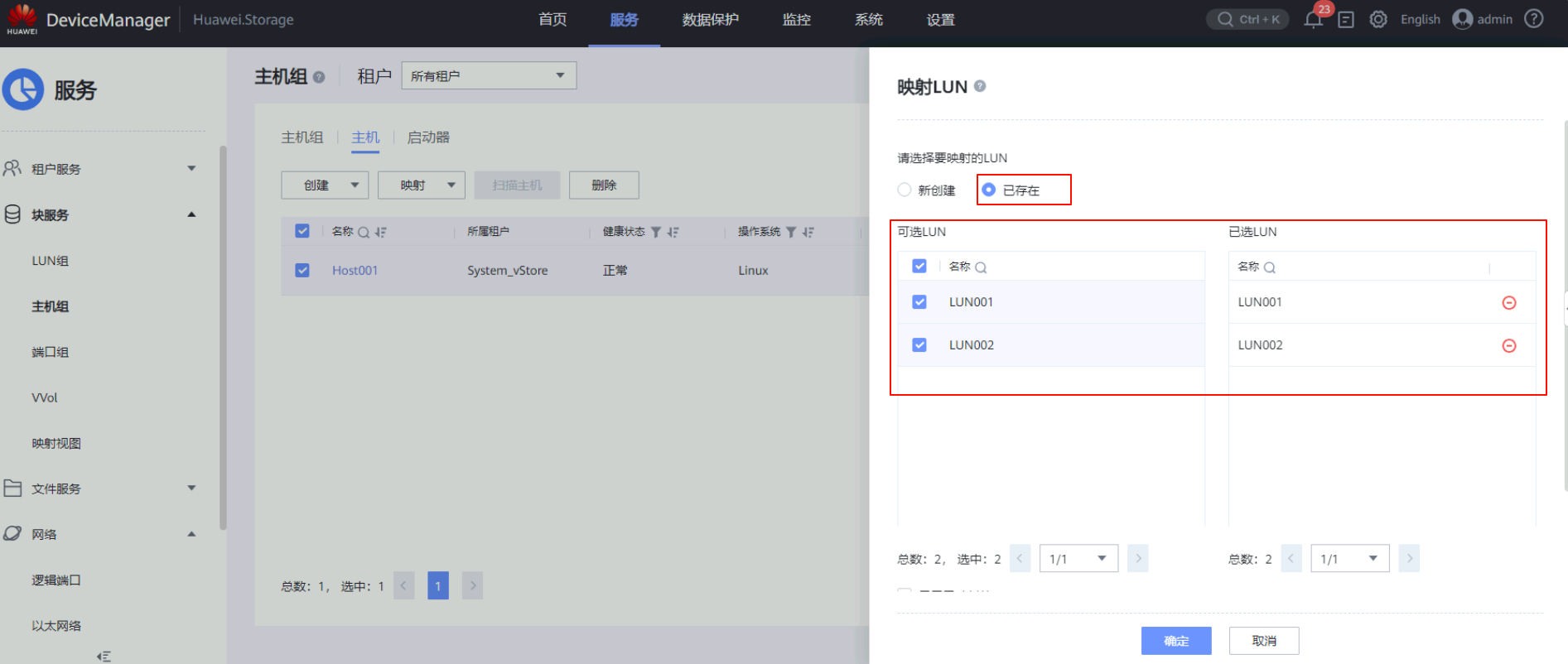

将主机Host001与刚才创建的两个LUN做映射

image-20250708143836679

image-20250708143900141

UltraPath多路径软件配置

1
2
3

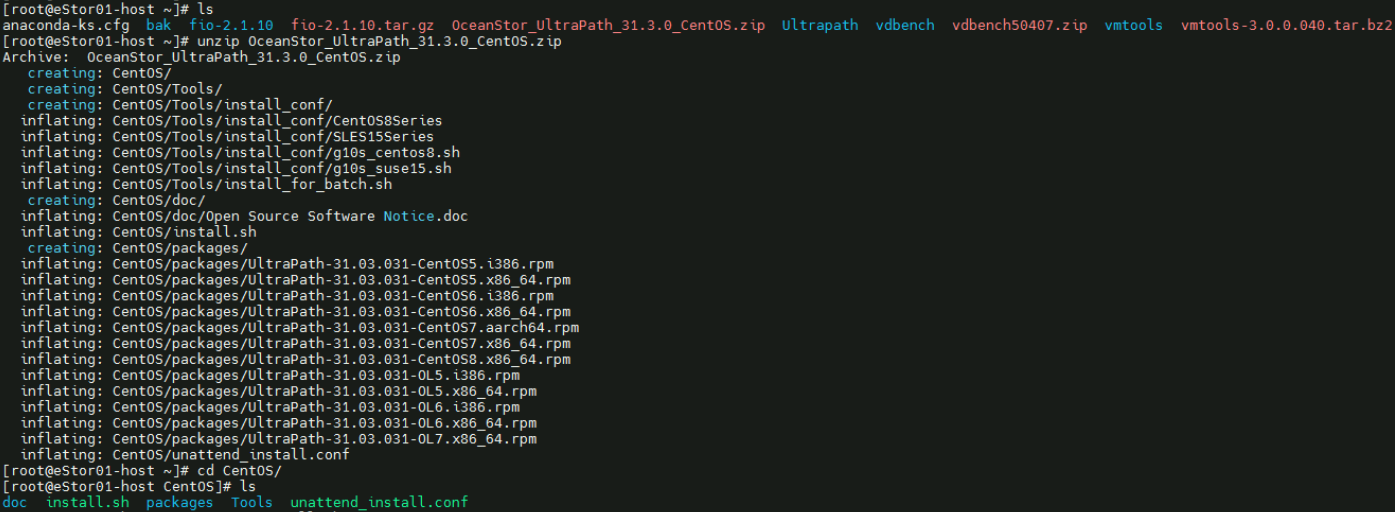

unzip OceanStor_UltraPath_31.3.0_CentOS.zip		# 解压缩
cd Centos

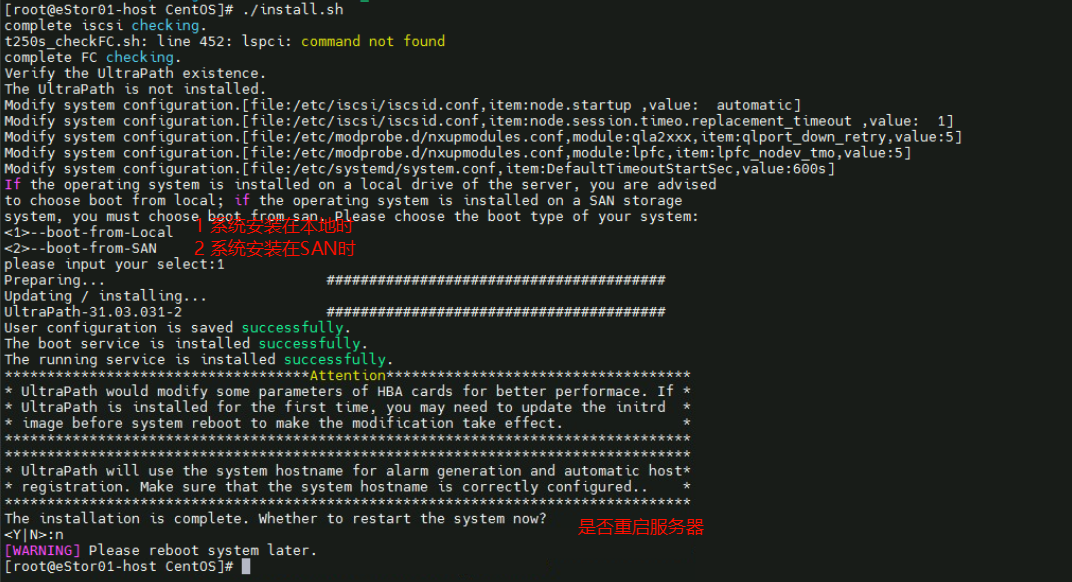

./install.sh		# 安装多路径软件，选择boot type时选1 (boot from Local)

image-20250708145811120

image-20250708145854130

1
2
3
4
5

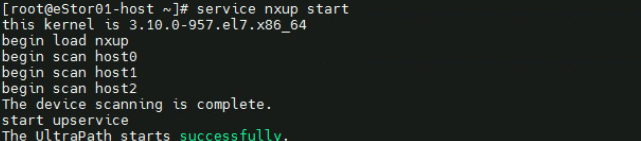

# 如果不重启，则需要手动运行nxup服务
# 如果以下两种方法都失败，则需要reboot重启服务器

service nuxp start		# 方法1
/etc/init.d/nxup start	# 方法2

image-20250708150026343

1
2
3

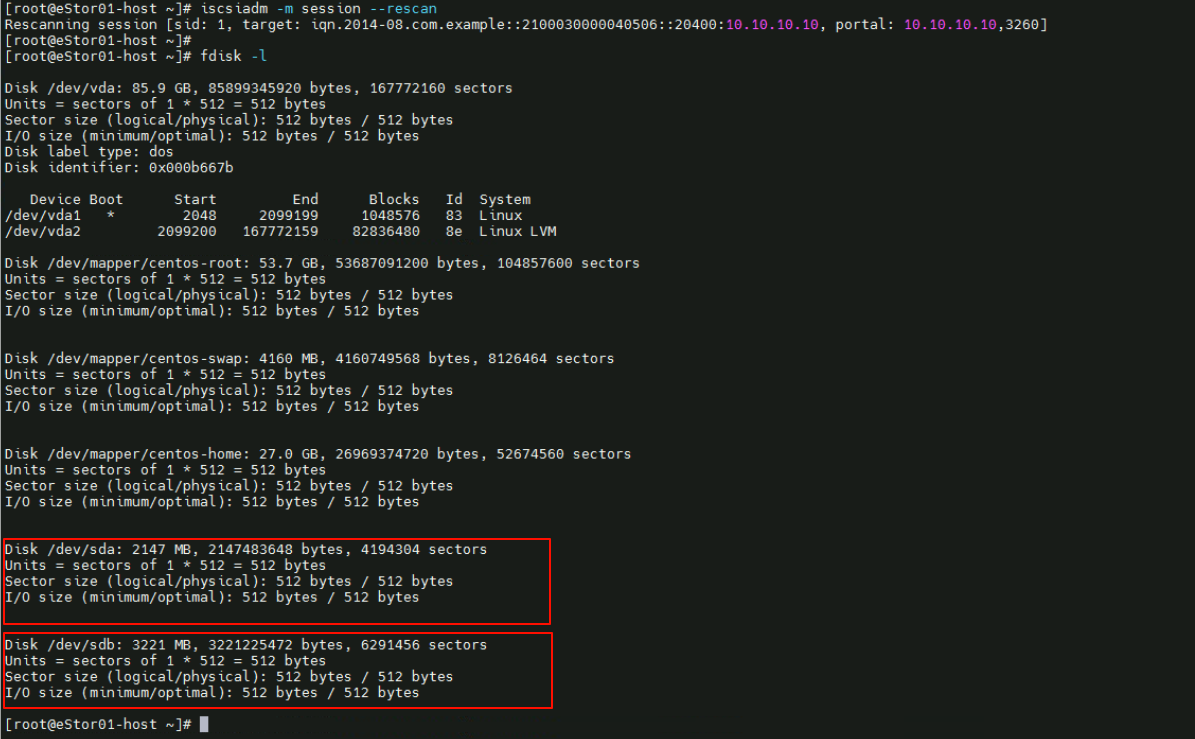

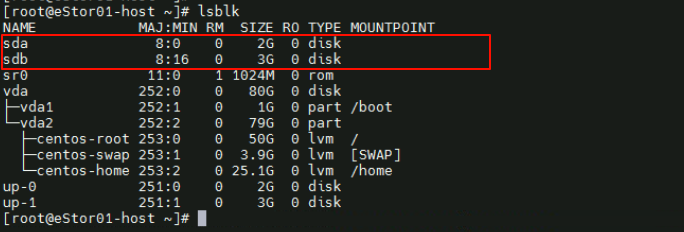

iscsiadm -m session --rescan 		# 扫描LUN
fdisk -l		# 查看磁盘信息
lsblk			# 查看磁盘信息

image-20250708150130637

image-20250708150155253

实验1 直接使用磁盘

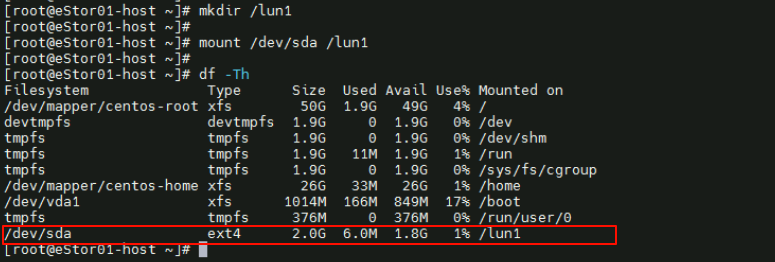

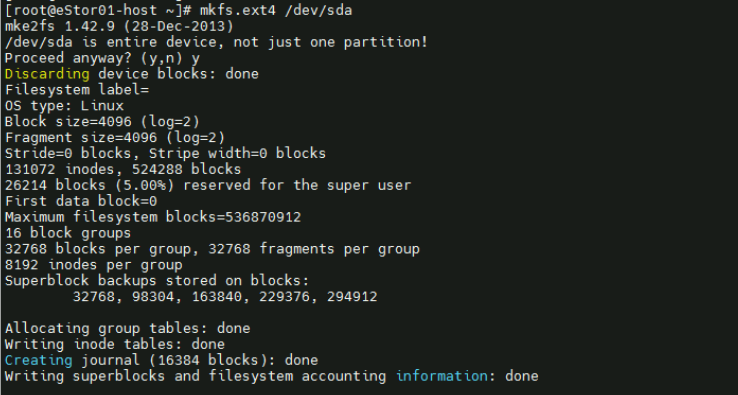

将Dorado映射来的LUN001格式化为ext4、并将其挂载到/lun1中

1
2
3
4
mkfs.ext4 /dev/sda		# 将LUN001格式化为ext4文件系统
mkdir /lun1		# 创建文件夹，用于挂载LUN001
mount /dev/sda /lun1		# 将LUN001挂载到 /lun1文件夹中
df -Th		# 查看磁盘挂载情况

image-20250708150339533

image-20250708150359674

扩容LUN

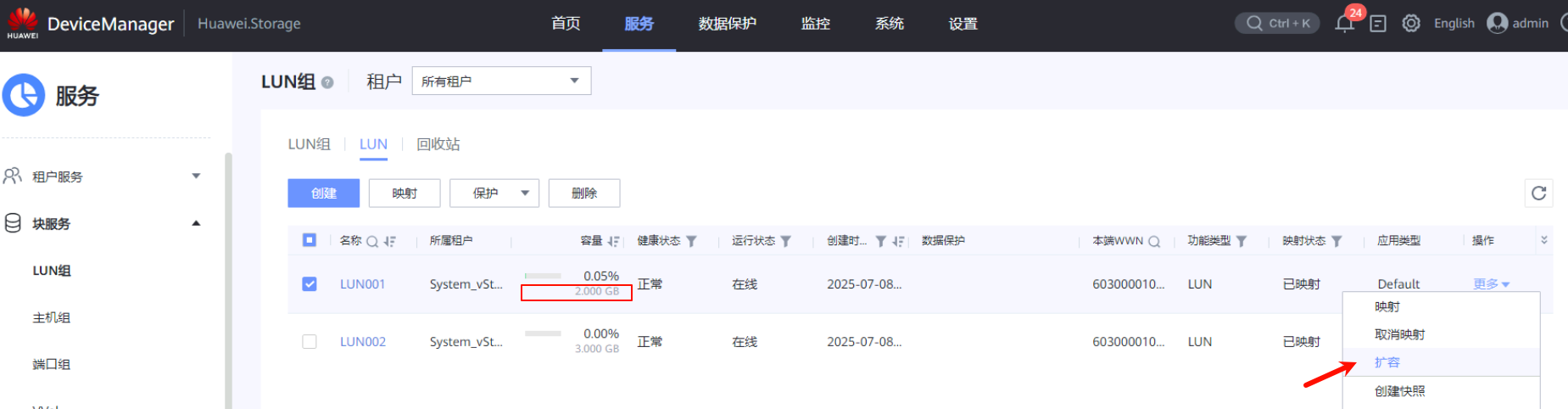

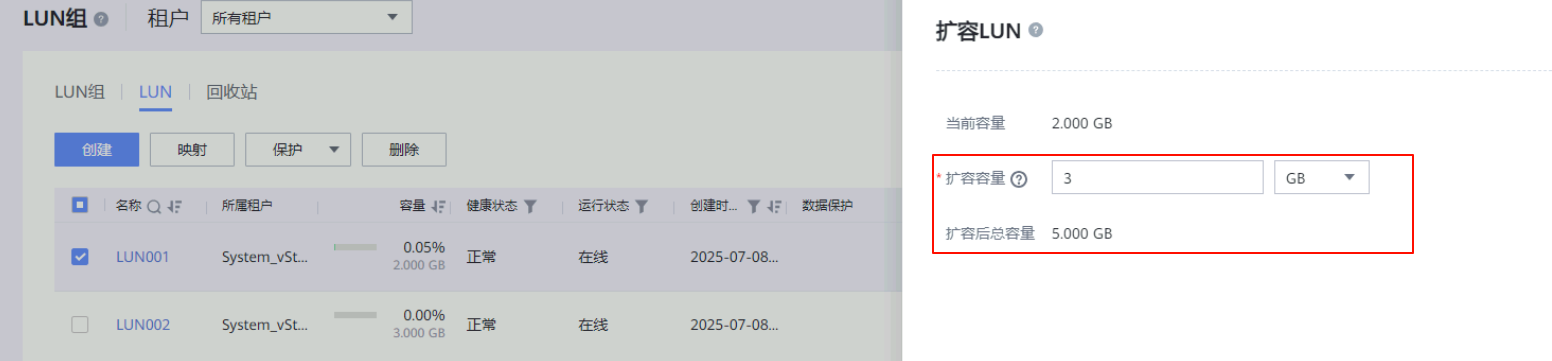

当LUN001原始的2GB不够用时，则需要对LUN进行扩容；此处将LUN001扩容至5GB

image-20250708150552064

image-20250708150607212

image-20250708150623624

1
2
3
4
5

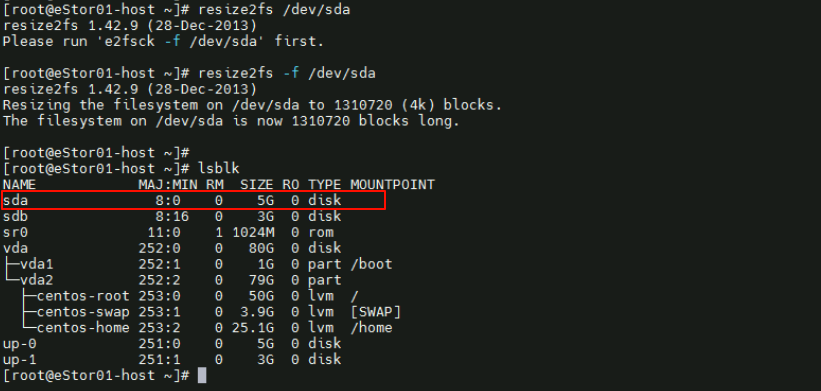

# LUN001的文件系统为ext4，可以使用resize2fs工具进行容量的刷新（支持ext2/3/4）
# 如果时XFS文件系统，则需要要使用xfs_growfs工具进行调整

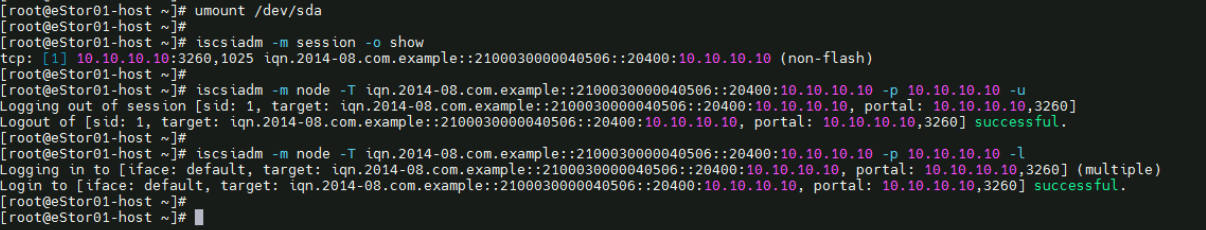

# 此处不确定是否需要进行取消挂载和重连iSCSI

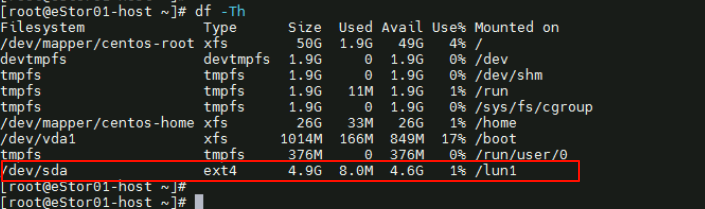

resize2fs -f /dev/sda		# 强制调整LUN001的可用空间为所有

image-20250708150942466

image-20250708151224290

image-20250708151254542

实验2 逻辑卷

1
2
3
4
5
6
7
8

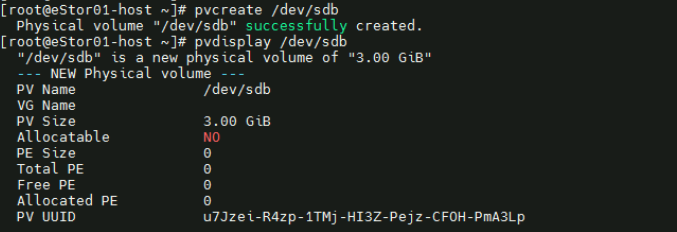

pvcreate /dev/sdb		# 将LUN002加入到物理卷中
display /dev/sdb		# 查看物理卷状态：大小为3GB

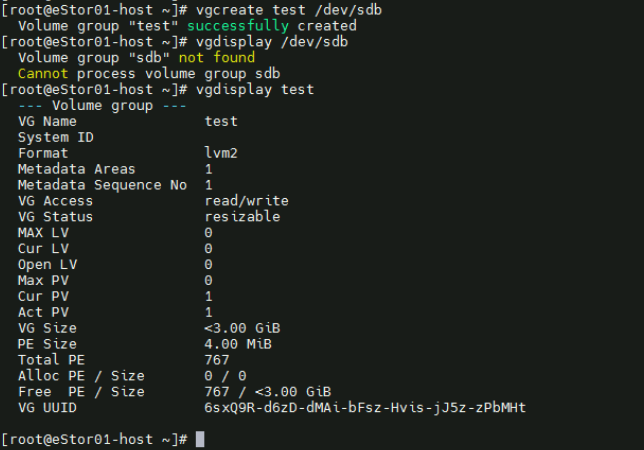

vgcreate test /dev/sdb		# 创建逻辑卷组，名为test，物理卷为LUN002
vgdisplay test		# 查看逻辑卷组test状态：逻辑卷组大小<3GB、PE大小为4MB、PE块数为767

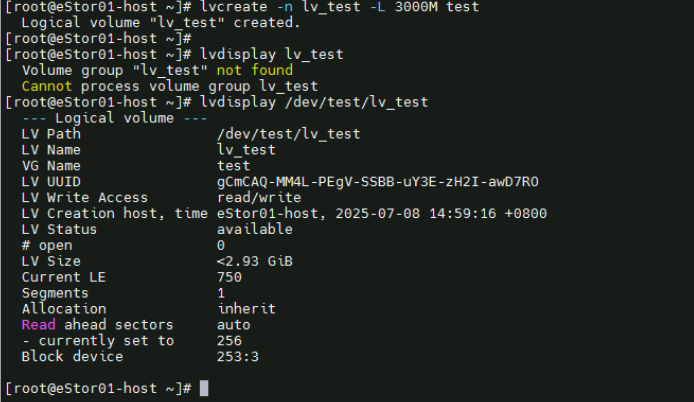

lvcreate -n lv_test -L 3000M test	# 创建逻辑卷，名为lv_test、大小为3000M、逻辑卷组为test
lvdisplay /dev/test/lv_test		# 查看逻辑卷组test下的逻辑卷lv_test状态：逻辑卷大小<2.93GB

image-20250708151829173

image-20250708151916052

image-20250708152029702

1
2
3

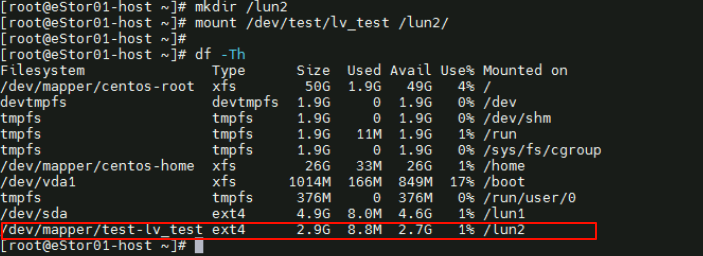

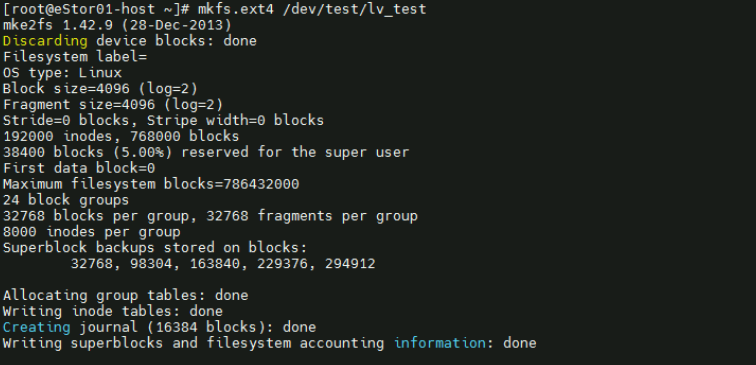

mkfs.ext4 /dev/test/lv_test		# 将逻辑卷lv_test格式化为ext4文件系统
mkdir /lun2		# 创建文件夹，用于挂载LUN002对应的逻辑卷
mount /dev/test/lv_test /lun2		# 挂载逻辑卷lv_test到/lun2中

image-20250708152621504

image-20250708152638057

扩容

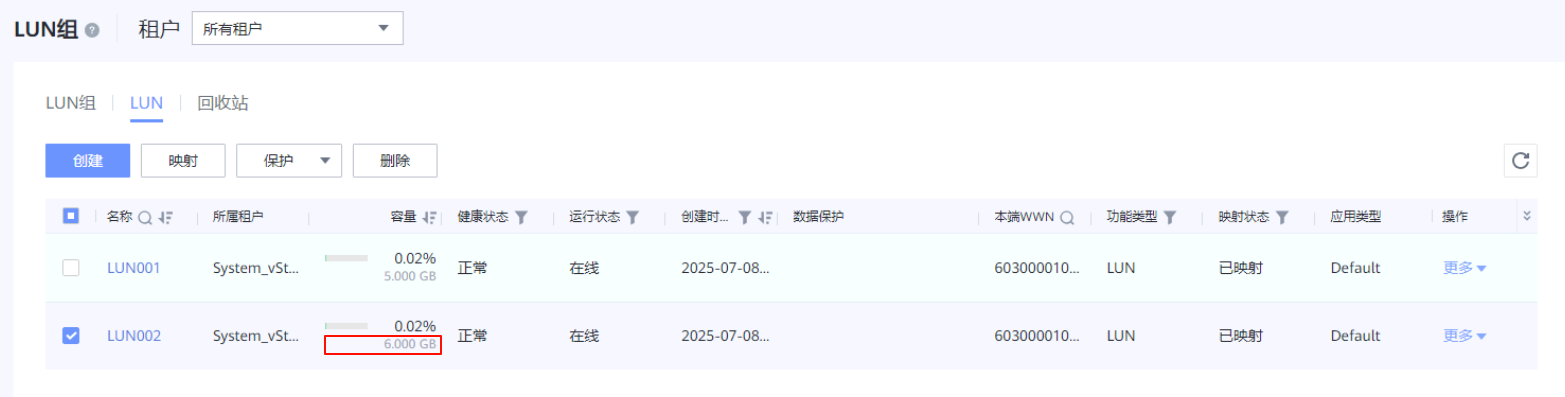

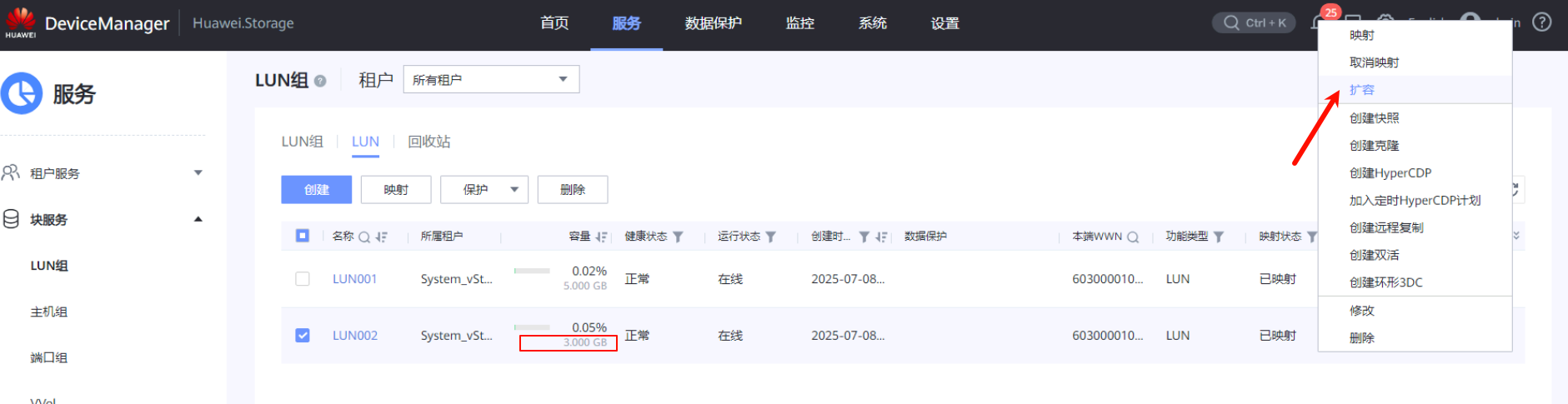

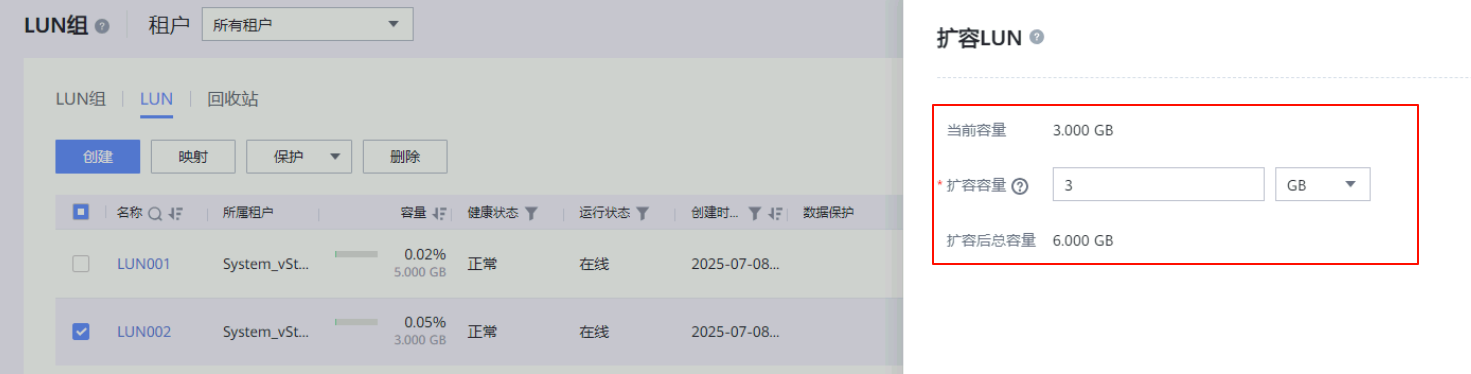

当LUN002原始的3GB不够用时，则需要对LUN进行扩容；此处将LUN002扩容至6GB

image-20250708154748724

image-20250708154803116

image-20250708154823336

1
2
3

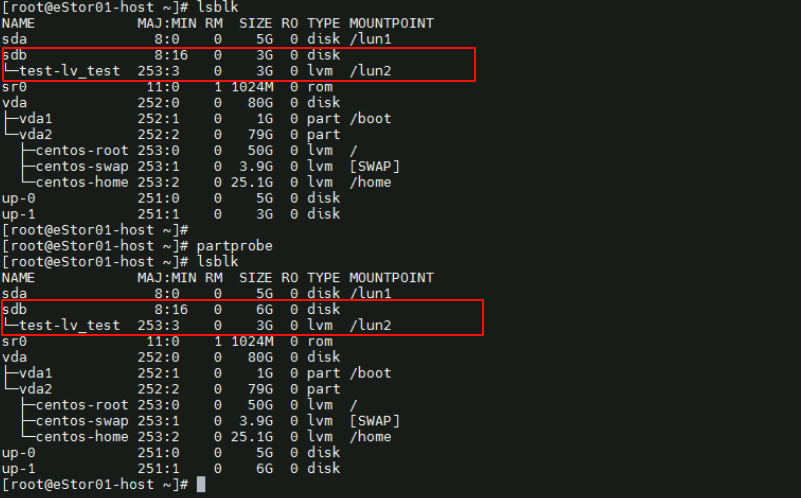

lsblk		# 查看磁盘信息，发现存储空间大小并没有发生变化
partprobe		# 刷新磁盘大小（免重启）
lsblk		# 再次查看磁盘信息，可以看到磁盘扩容到了6GB

image-20250708155626257

1

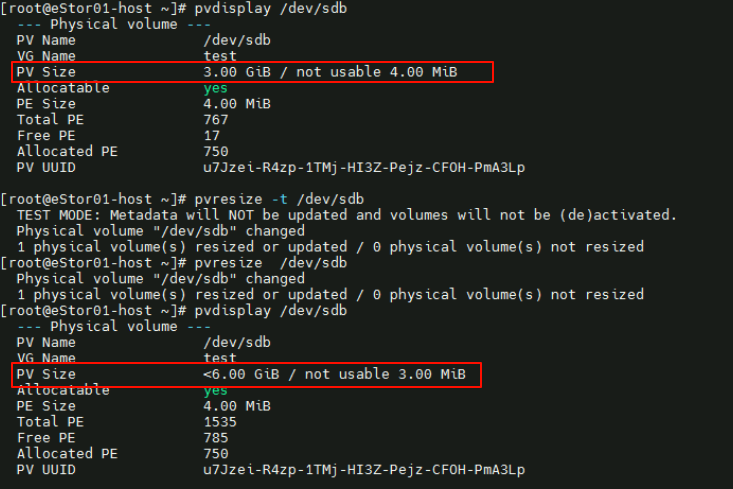

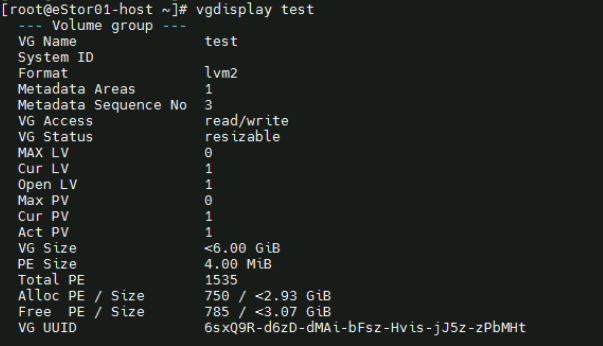

pvresize /dev/sdb		# 调整物理卷大小，从原来的3GB刷新为6B

image-20250708155812745

image-20250708155826729

1

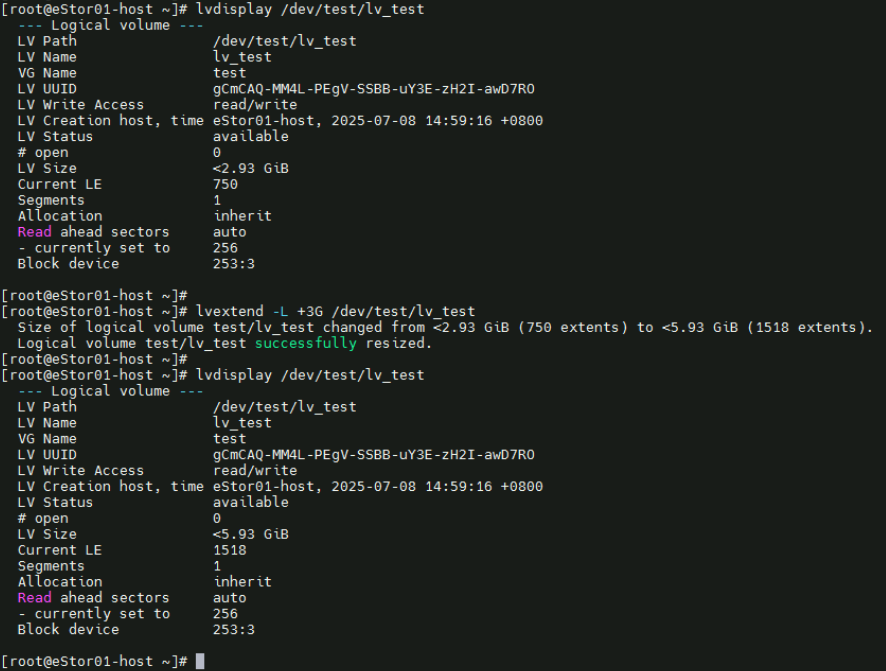

lvextend -L +3G /dev/test/lv_test		# 在原来的基础上将lv_test逻辑卷存储+3GB

image-20250708160357430

1

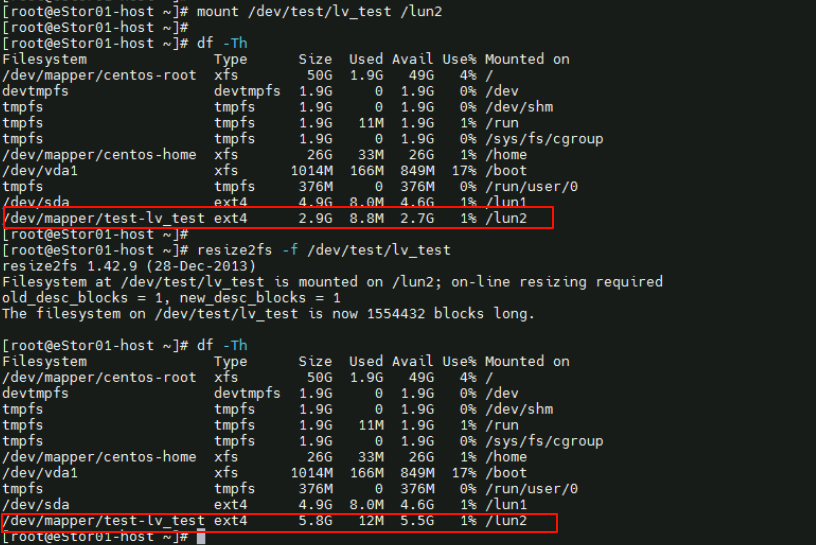

resize2fs -f /dev/test/lv_test		# 刷新逻辑卷大小

image-20250708160513711

Windows

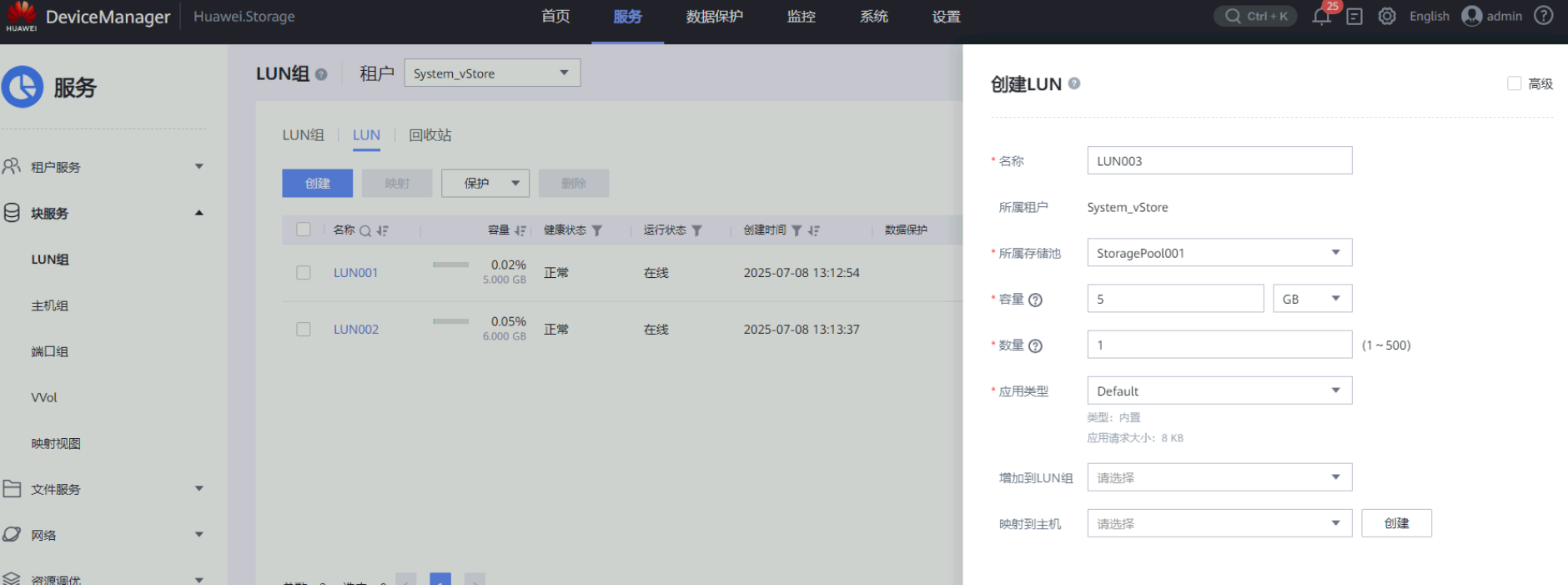

创建LUN003，用于Windows通过iSCSI挂载LUN，容量为5GB

image-20250708162139525

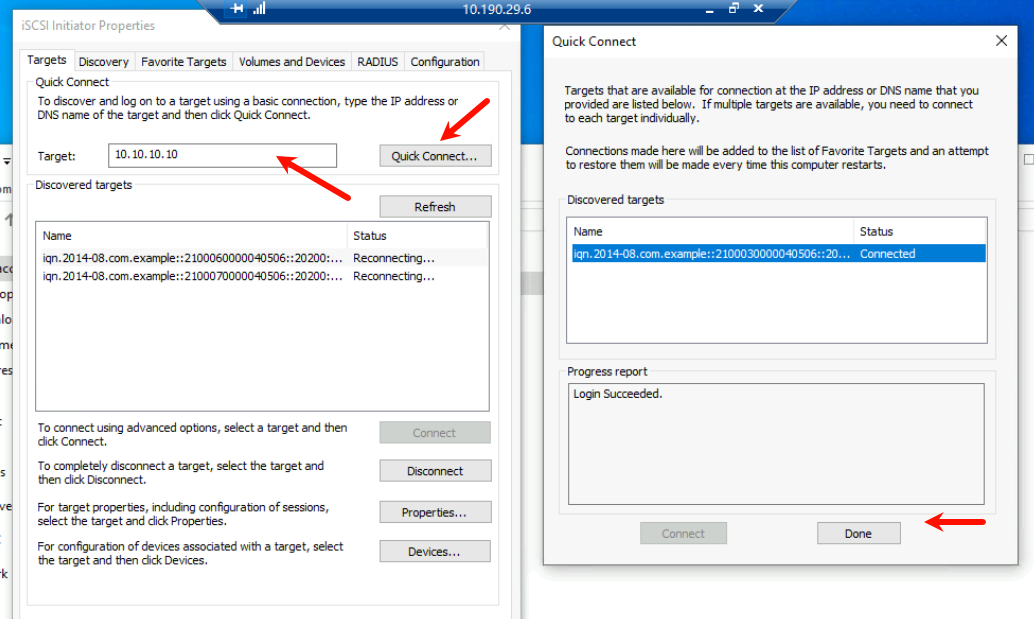

在Windows的iSCSI连接器中对Dorado发起连接

image-20250708162245888

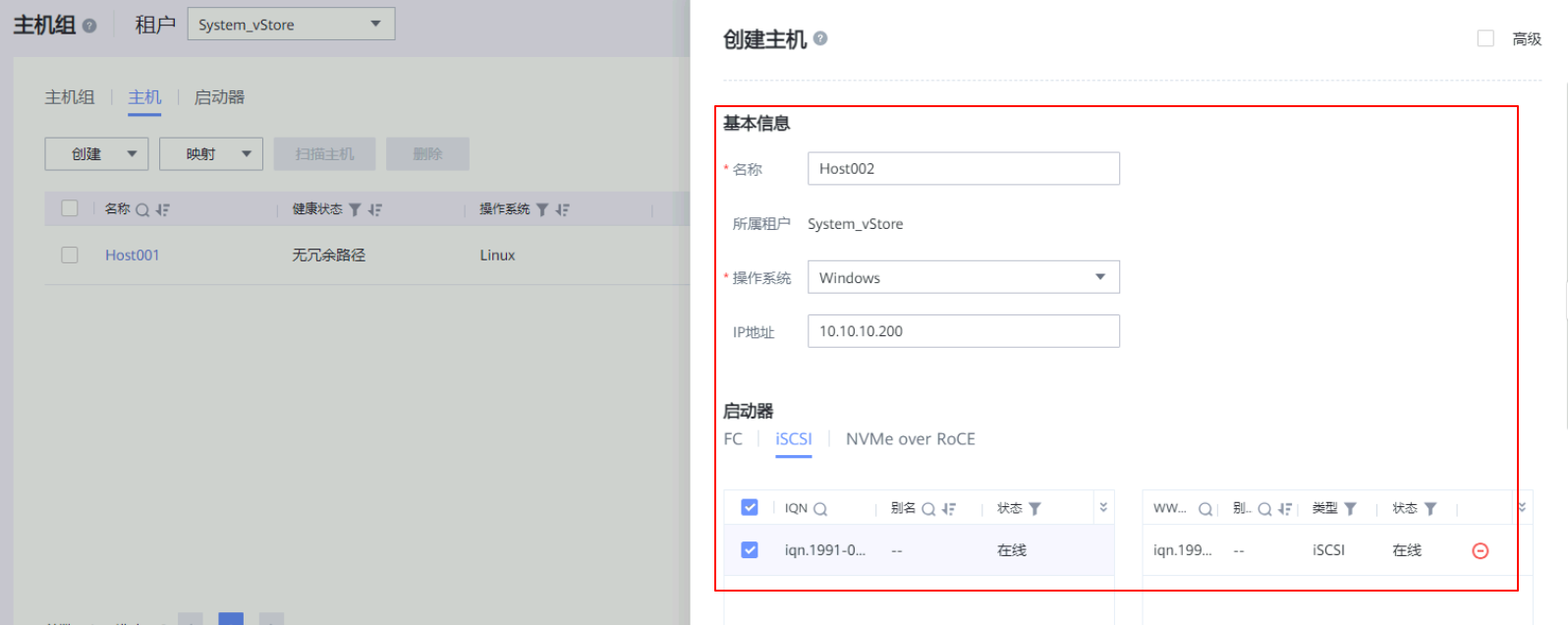

创建主机：主机名为Host002、操作系统为Windows、IP地址为10.10.10.200、启动器为iSCSI

image-20250708162345277

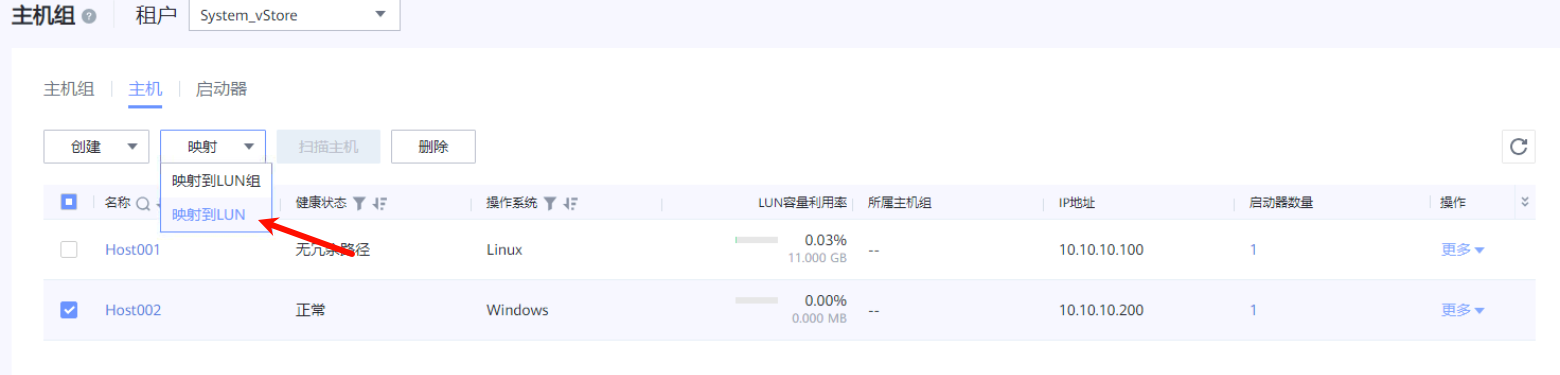

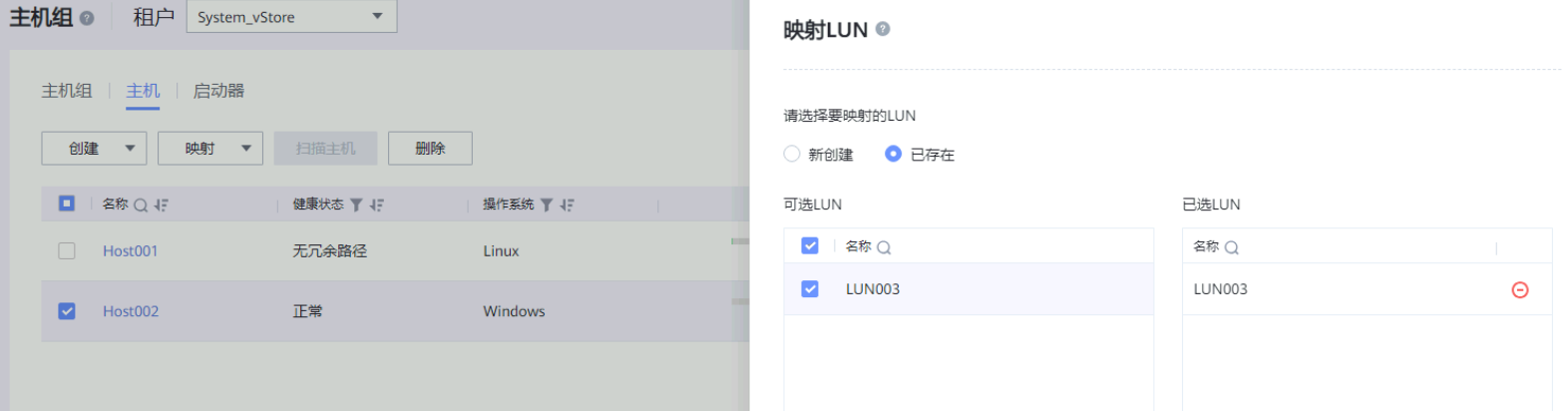

将主机映射到对应的LUN003中

image-20250708162412154

image-20250708162422794

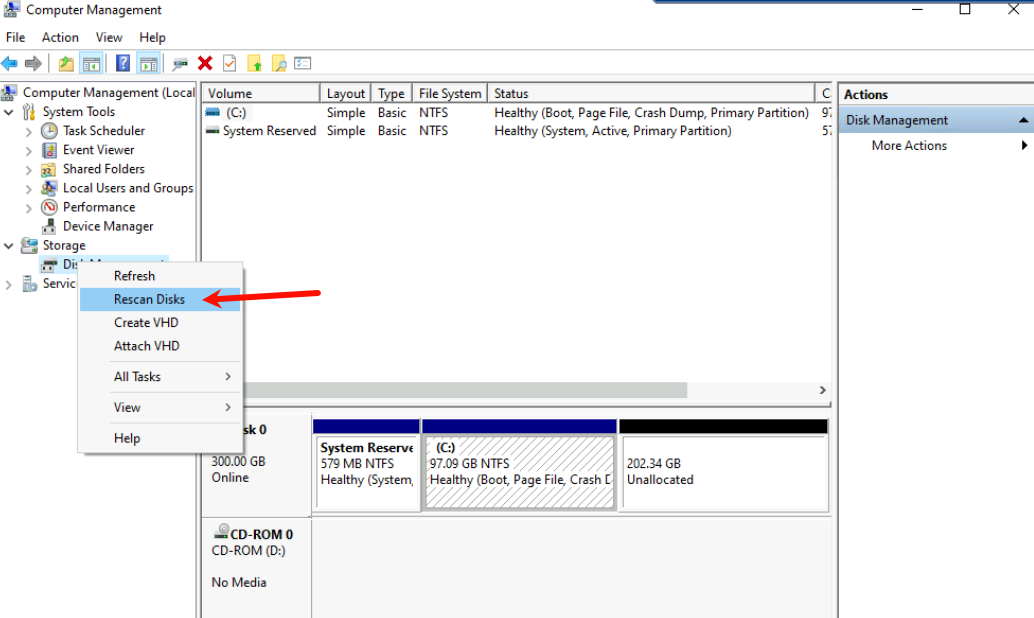

在Windows的磁盘管理中邮件磁盘管理，选择Rescan Disks重新扫描磁盘

image-20250708162518402

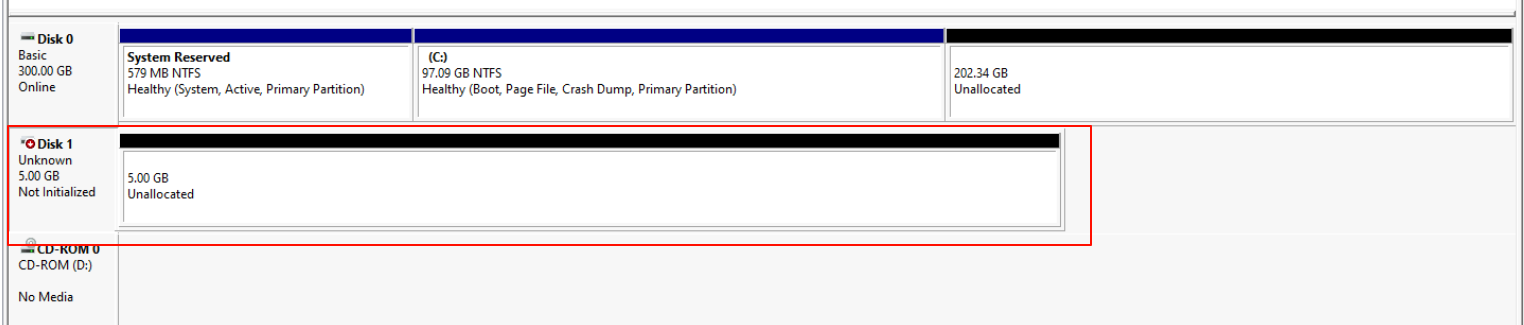

可以看到多出一块磁盘1，大小为5GB、状态为Not Initilized未初始化

image-20250708162537774

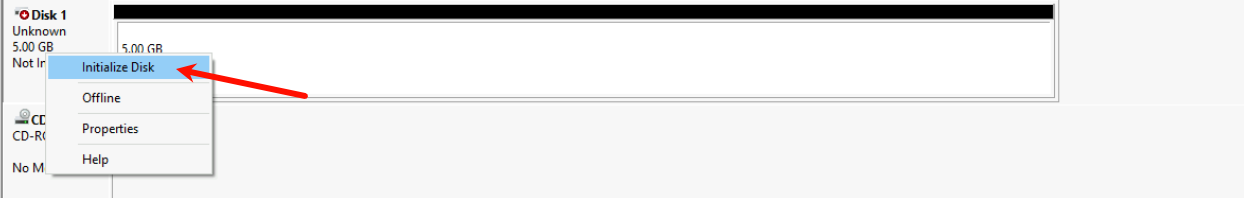

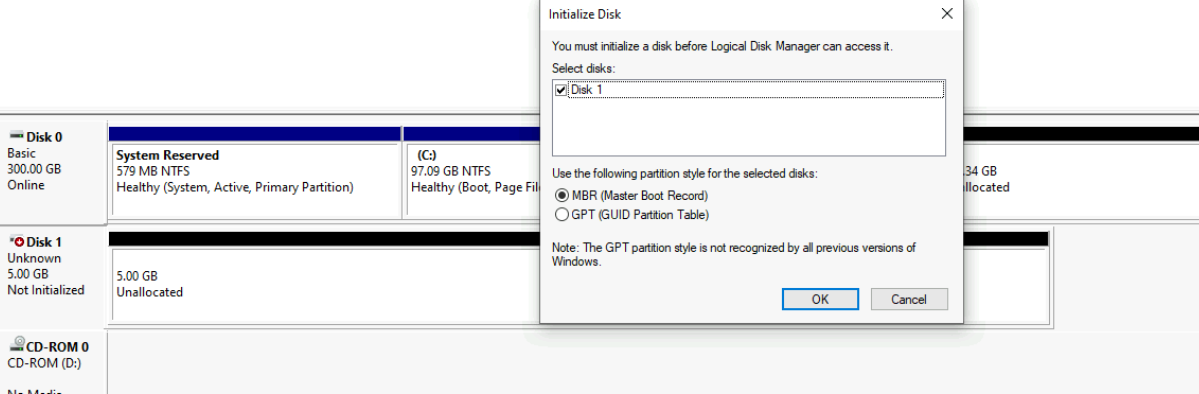

右击Disk 1，选择Initialize Disk进行磁盘的初始化，此处选择MBR（主启动记录）

image-20250708162552161

image-20250708162624583

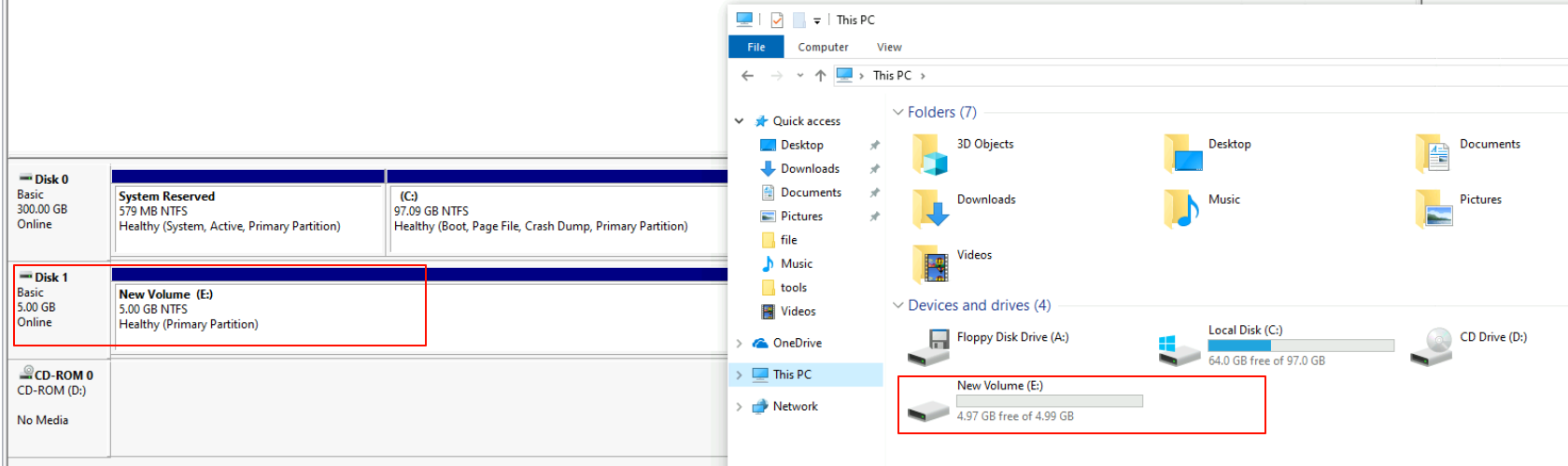

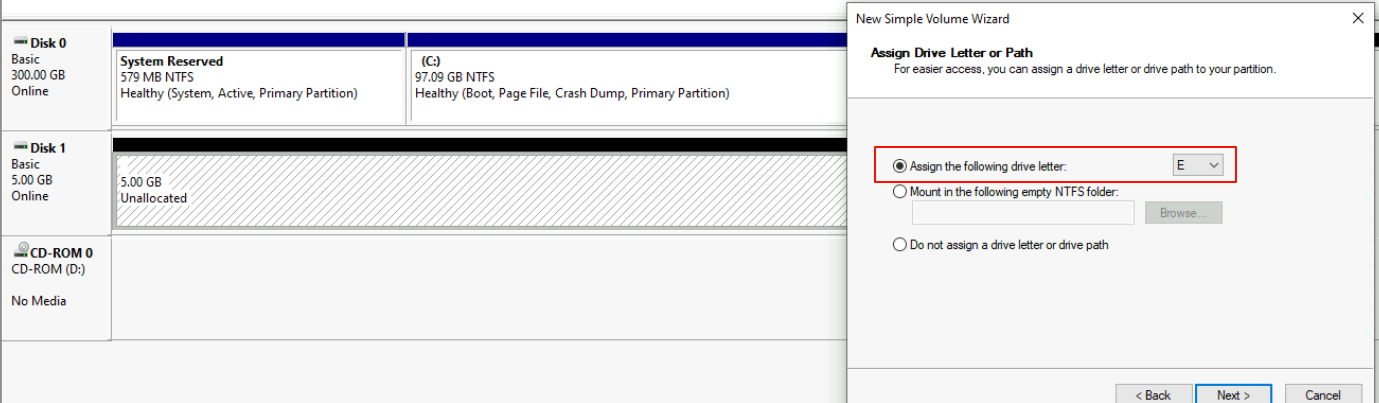

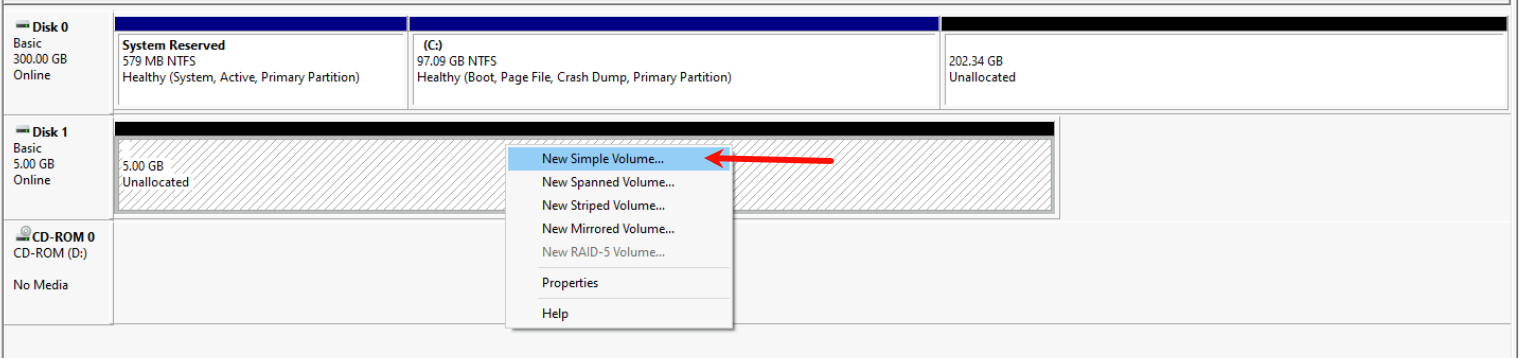

格式化完成后，对磁盘进行新建键盘卷，盘符自行选择

image-20250708162635804

image-20250708162656300

image-20250708162730709

扩容

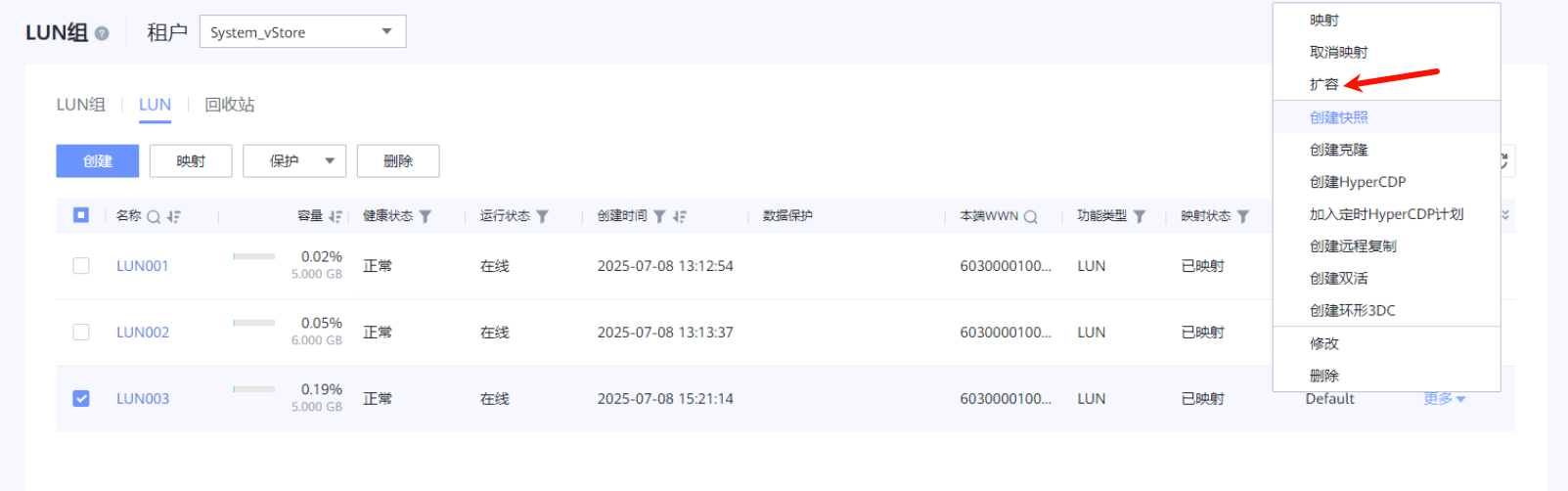

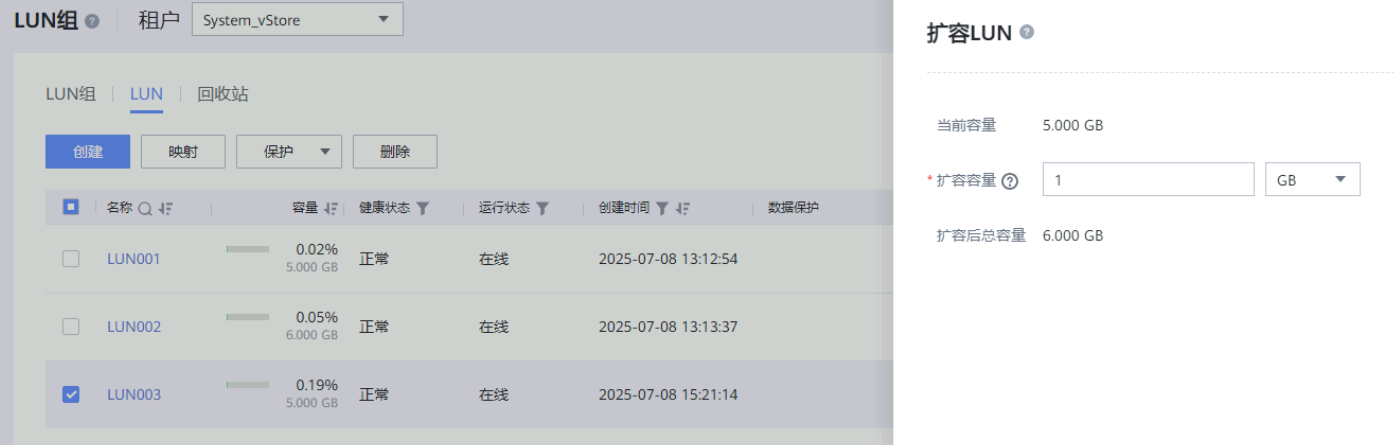

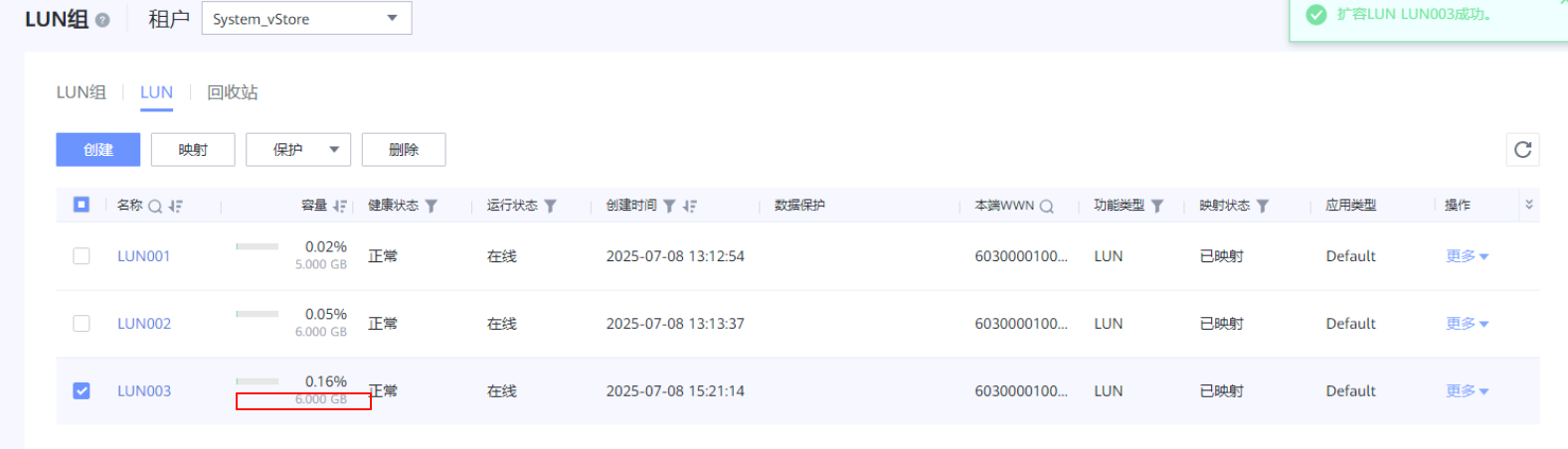

当LUN003原始的5GB不够用时，则需要对LUN进行扩容；此处将LUN003扩容至6GB

image-20250708162806087

image-20250708162818139

image-20250708162831370

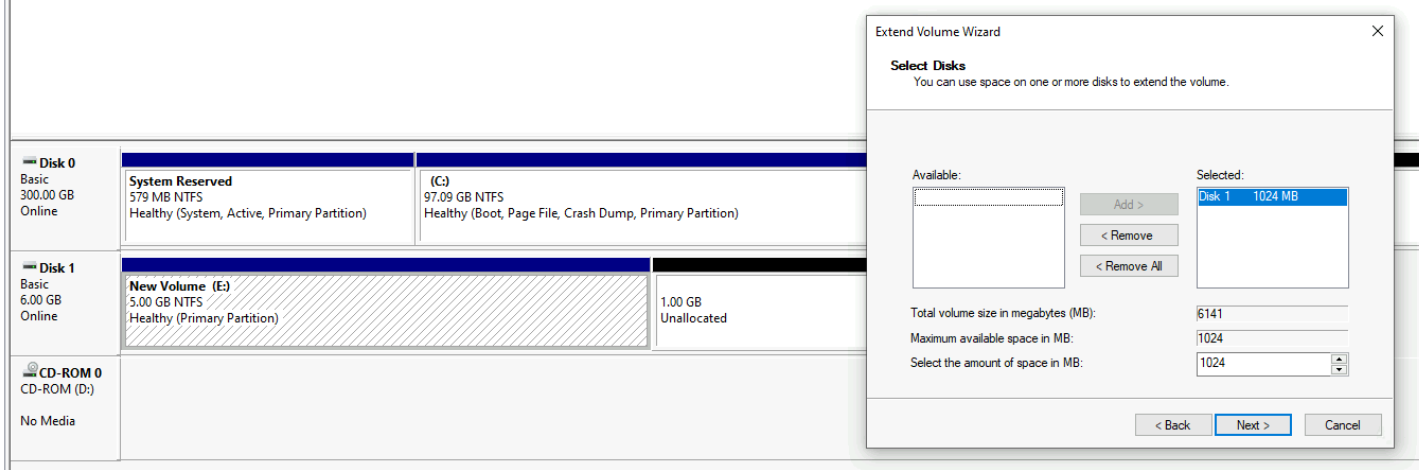

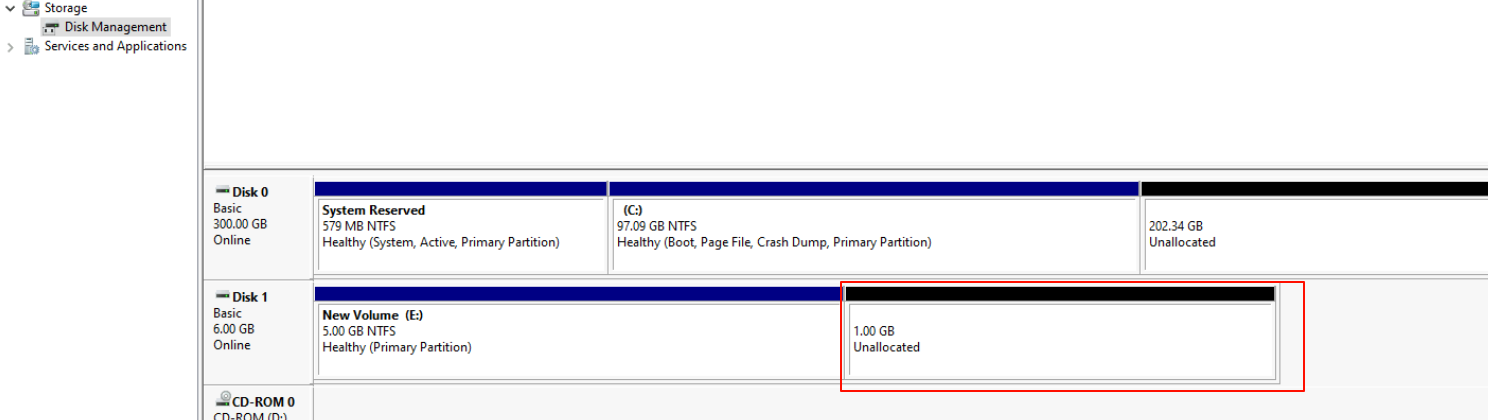

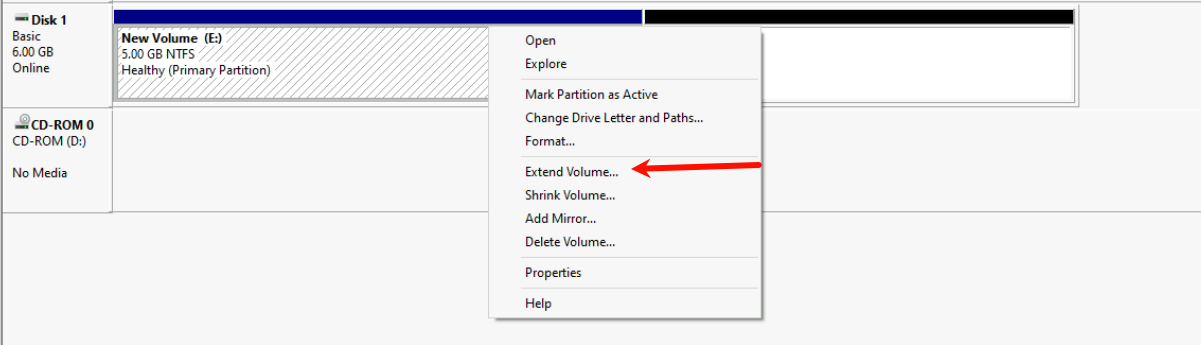

调整分区大小，将扩容1GB存储空间扩容到刚才创建的磁盘中

image-20250708162845091

image-20250708162924041

image-20250708162938727

image-20250708163006110

NAS基础功能

创建逻辑接口

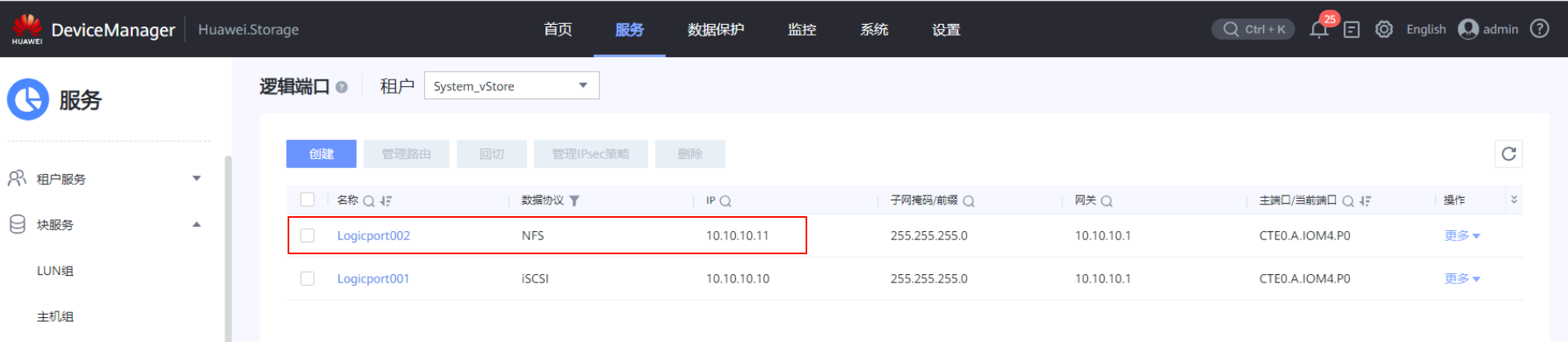

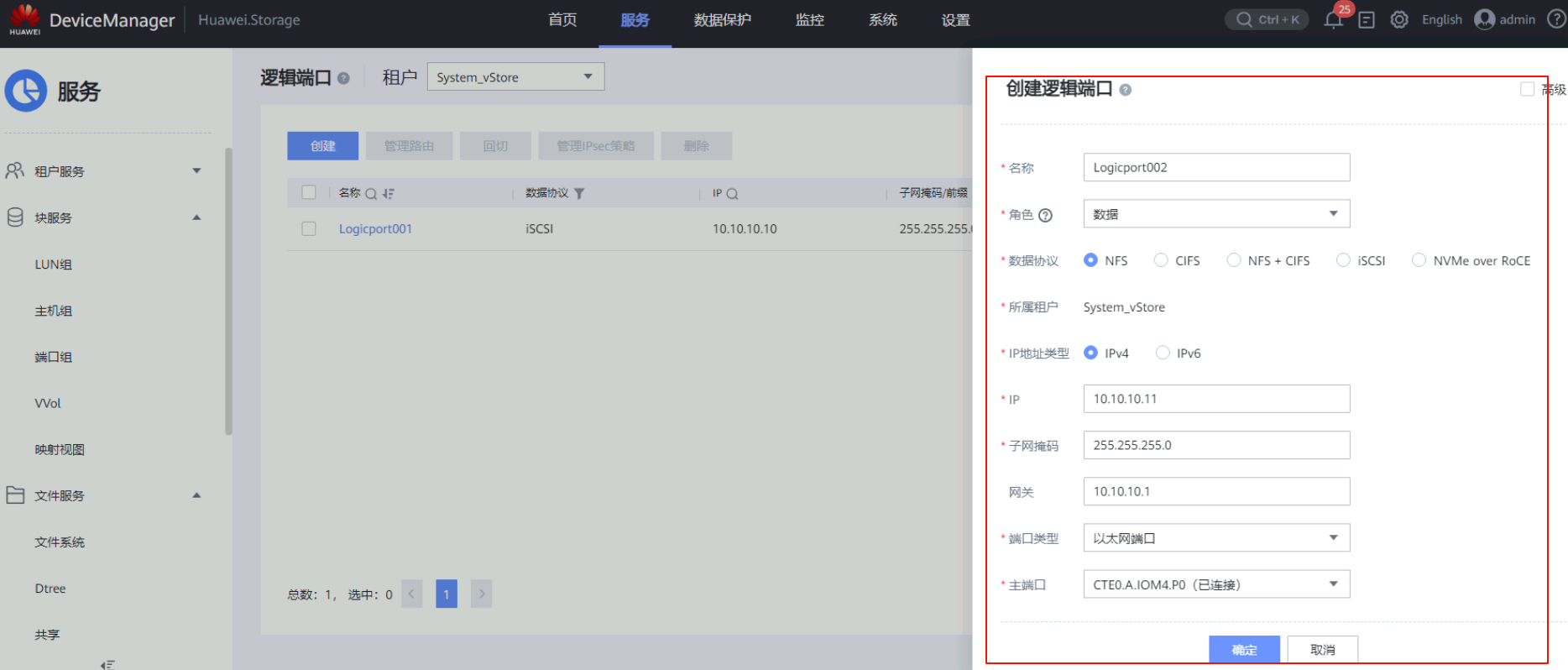

创建逻辑接口：名称为Logicport002、角色为数据、数据协议为NFS、地址为10.10.10.11/24、主端口为CTE0.A.IOM4.P0

image-20250708161744615

image-20250708161801140

创建文件系统

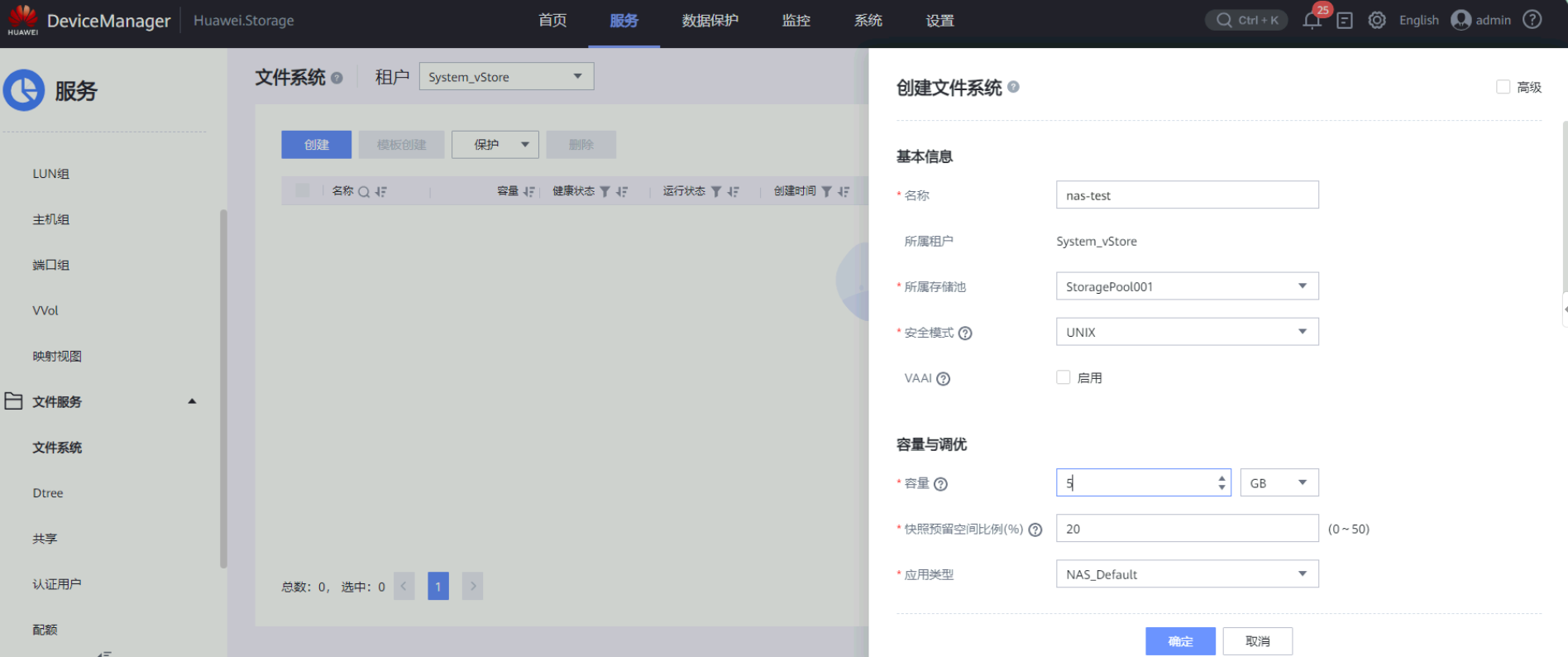

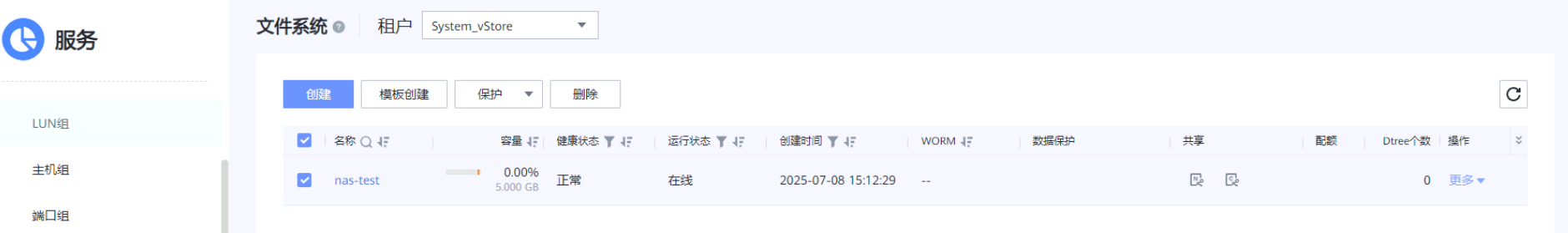

创建文件系统：名称为nas-test、安全模式为UNIX、容量为5GB

image-20250708161231275

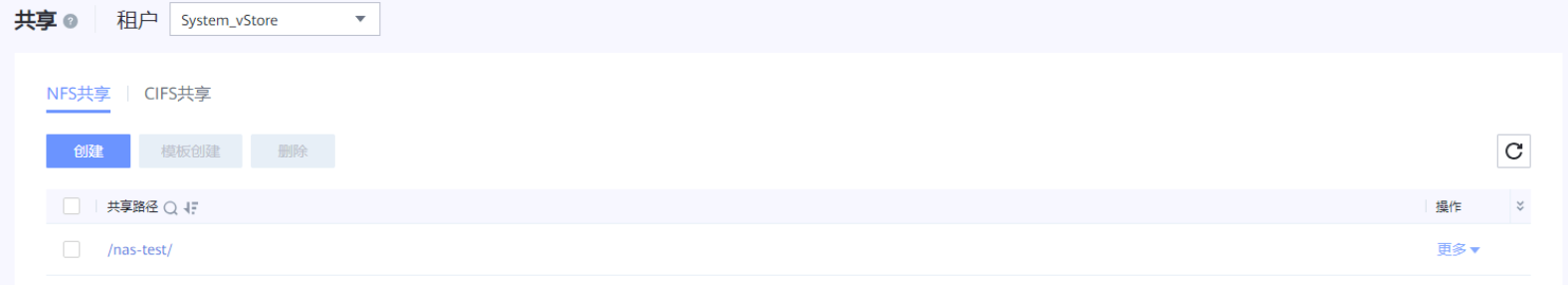

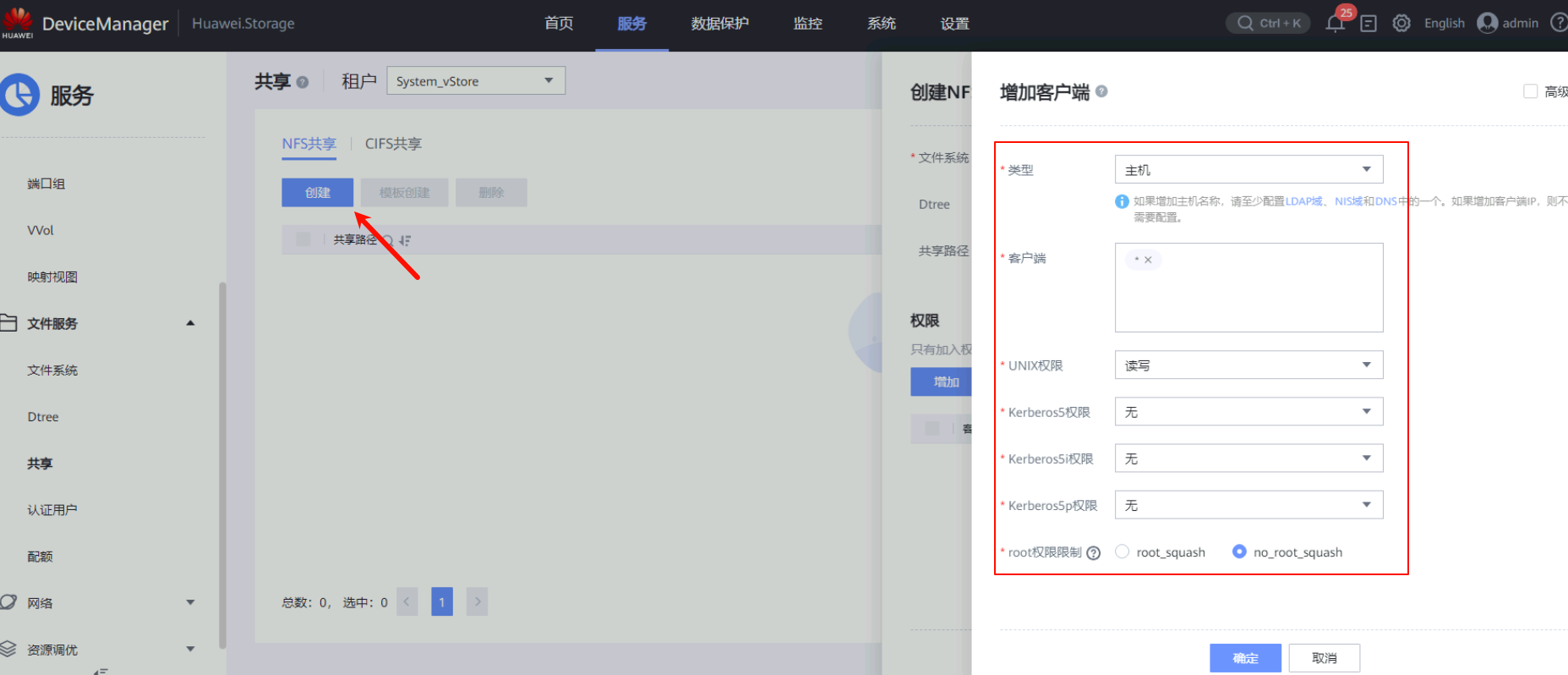

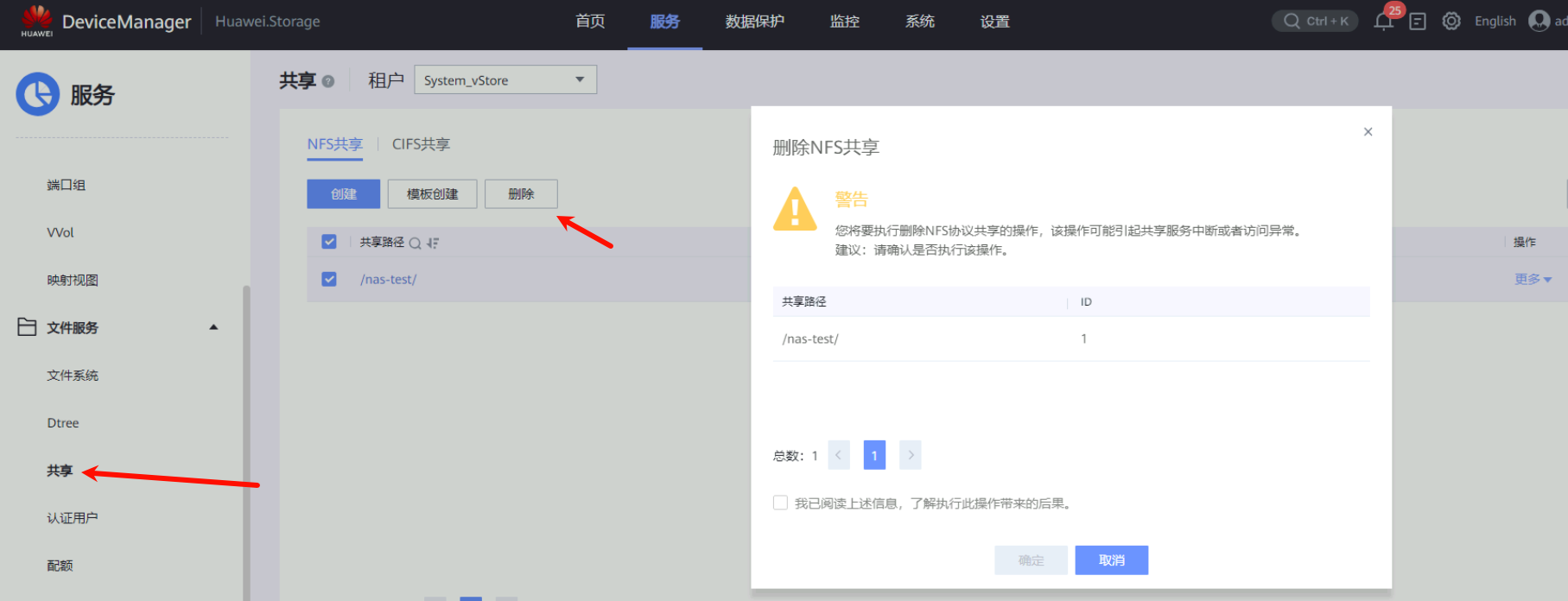

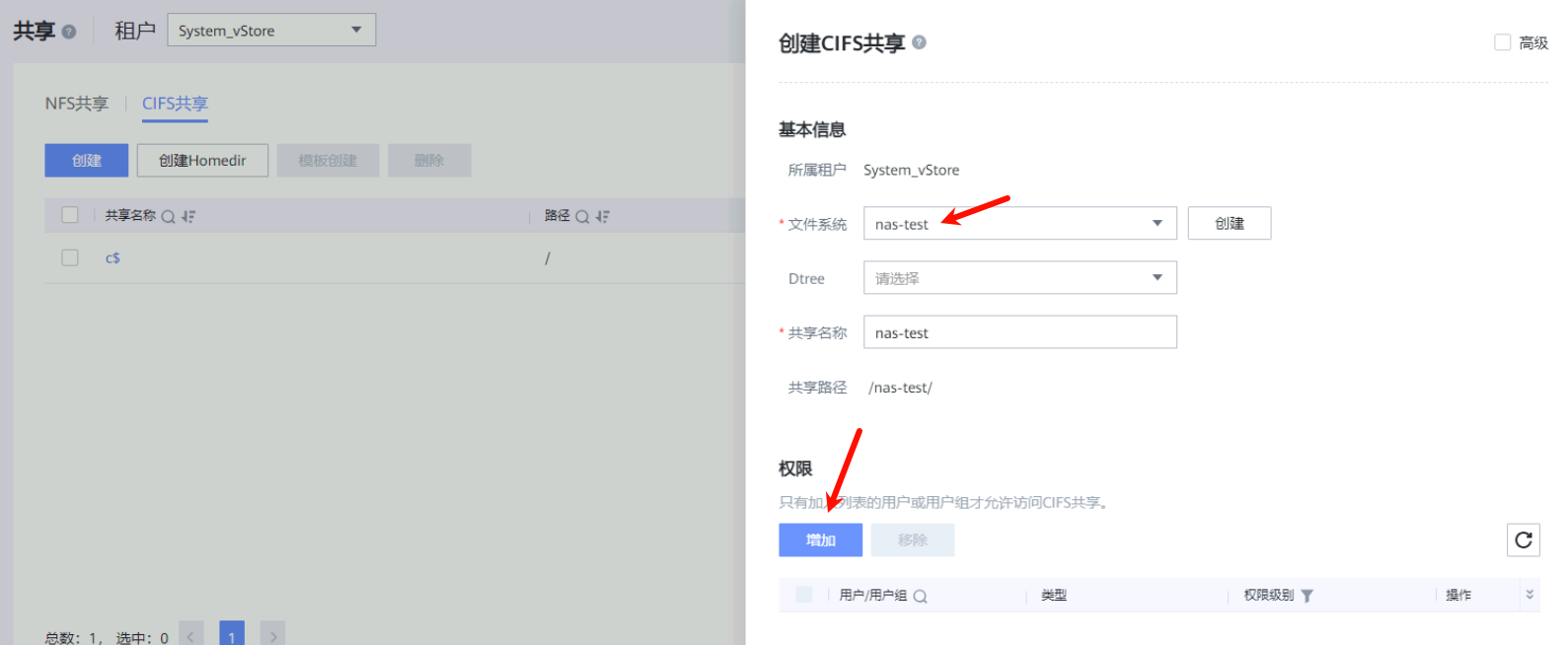

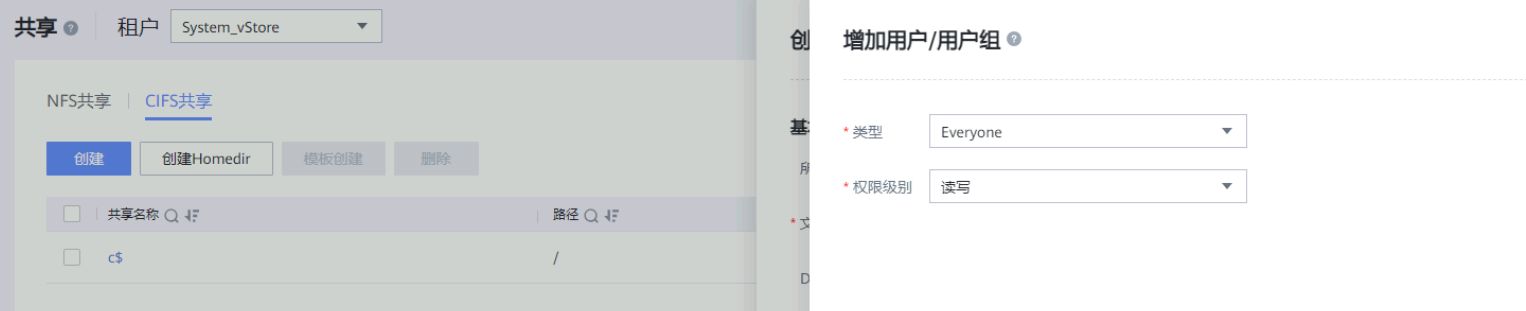

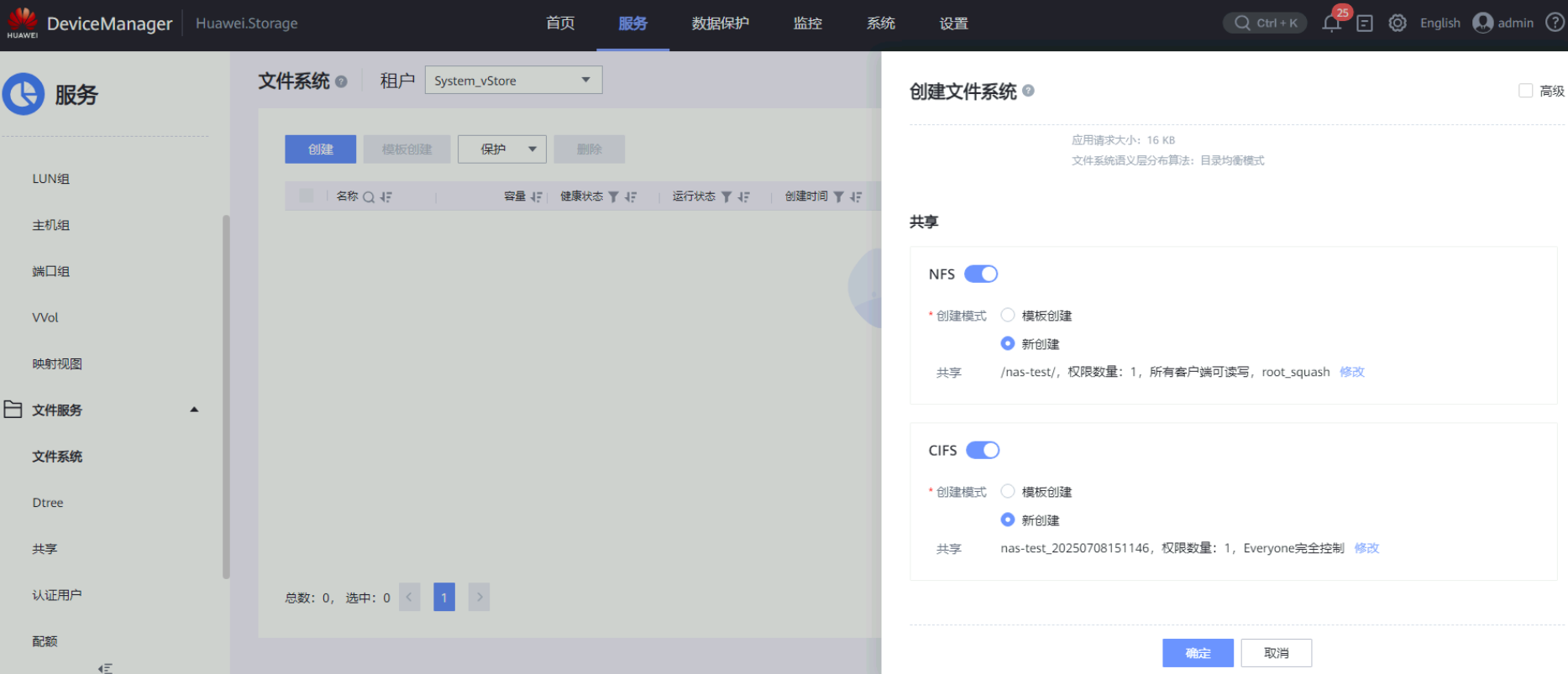

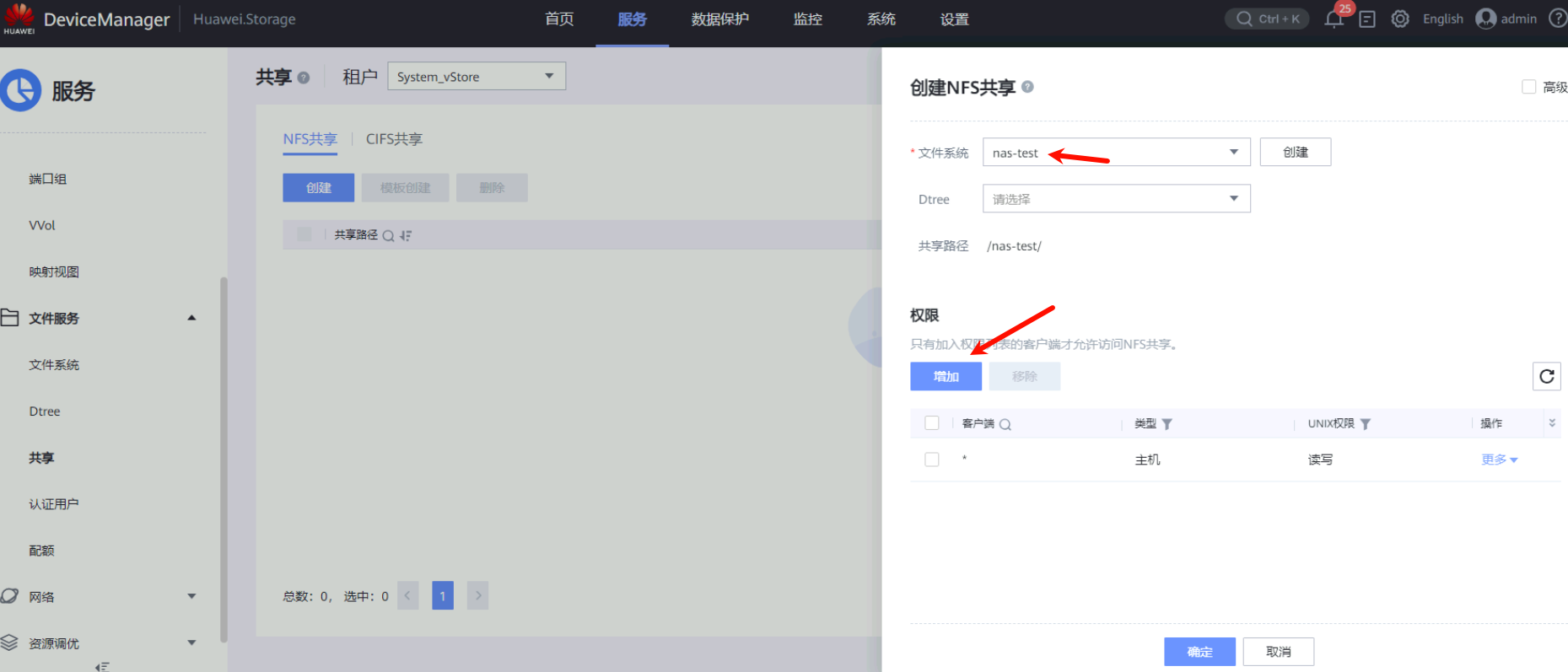

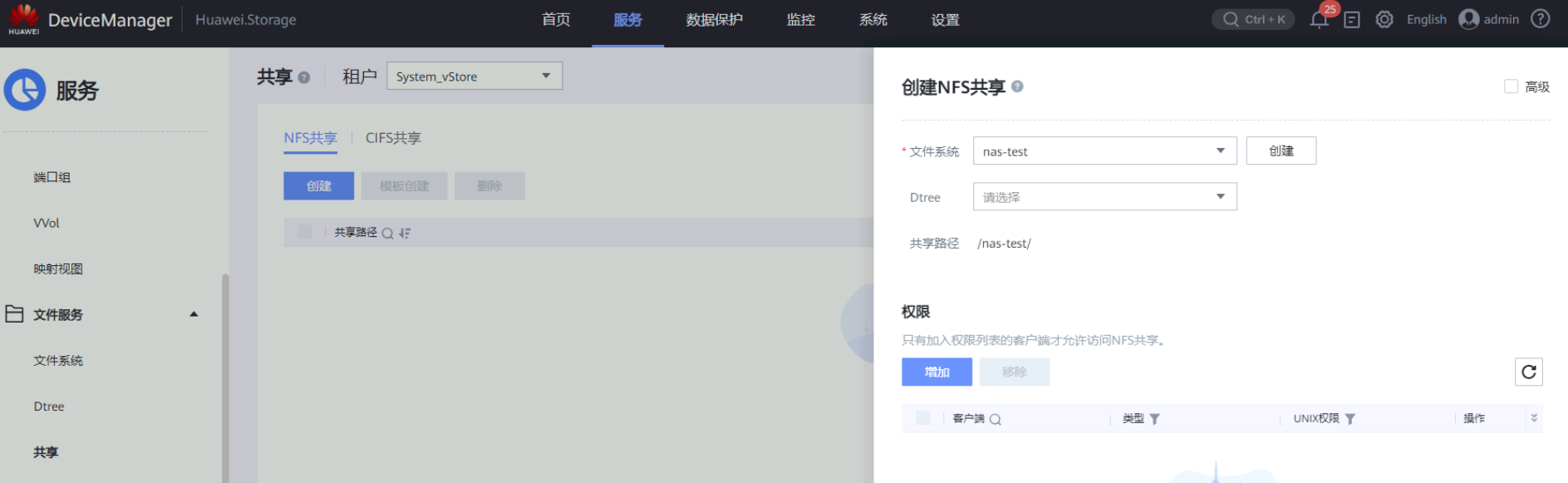

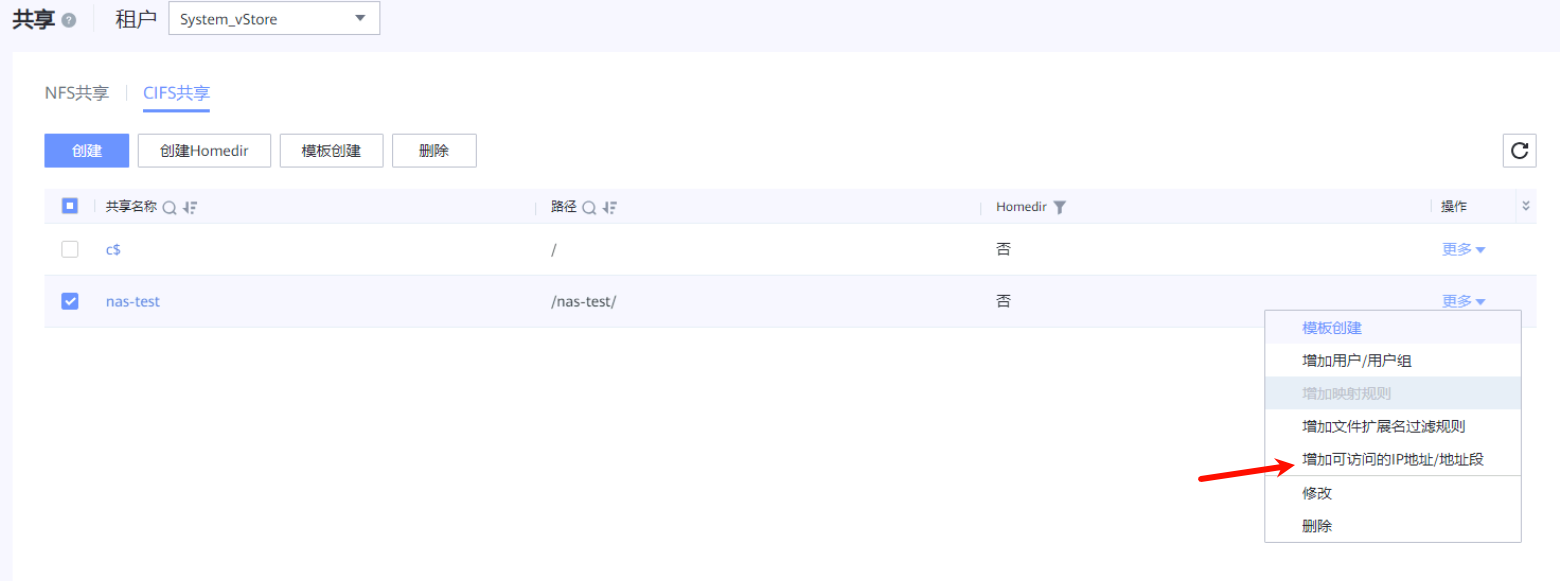

共享选择NFS和CIFS，此处只有NFS在用（逻辑接口只创建了NFS）

image-20250708161250948

image-20250708161320400

image-20250708161349754

image-20250708161435220

image-20250708161543487

image-20250708161524616

image-20250708161601957

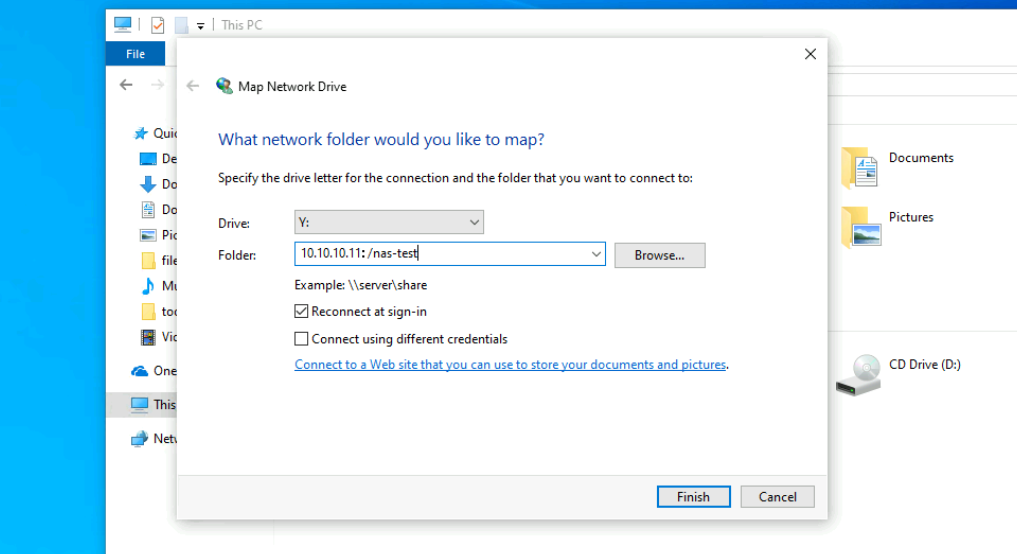

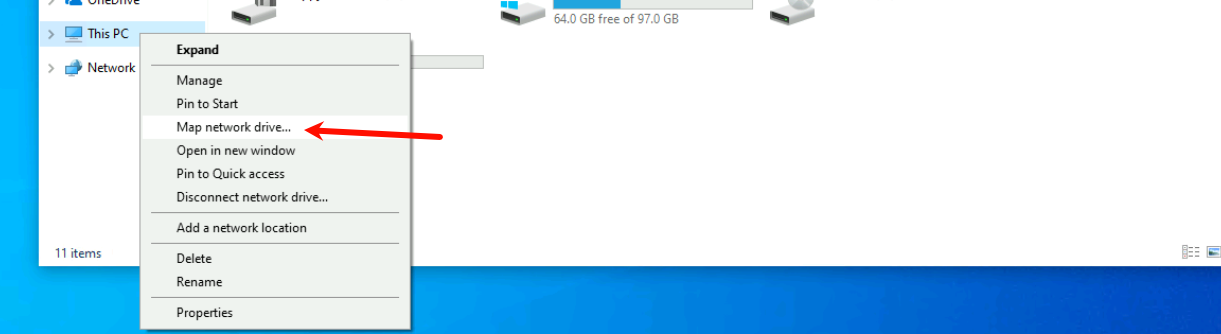

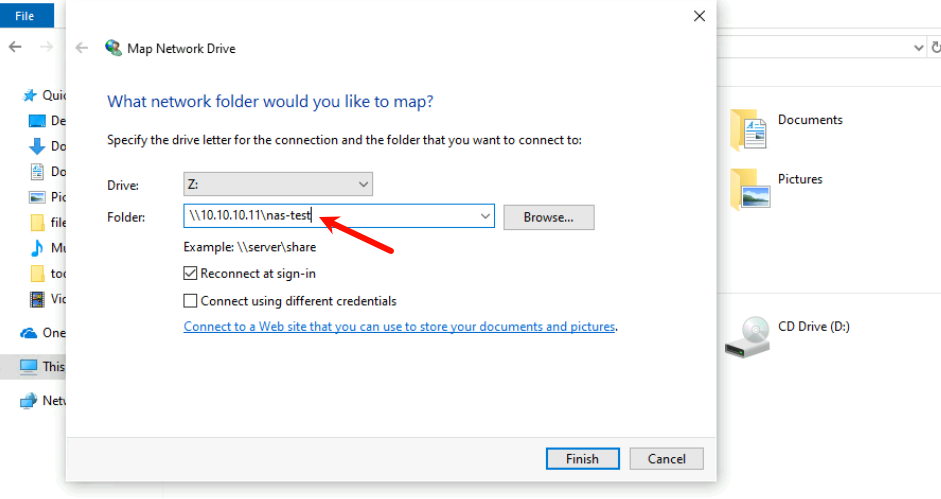

客户端挂载NFS

1
2
3
showmount -e 10.10.10.11		# 查看nfs的信息

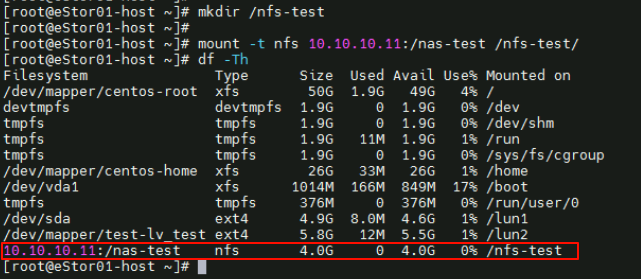

mkdir /nfs-test		# 创建文件夹用于挂载nfs
mount -t nfs 10.10.10.11:/nas-test /nfs-test		# 挂载nfs

image-20250708161821321

image-20250708161946194

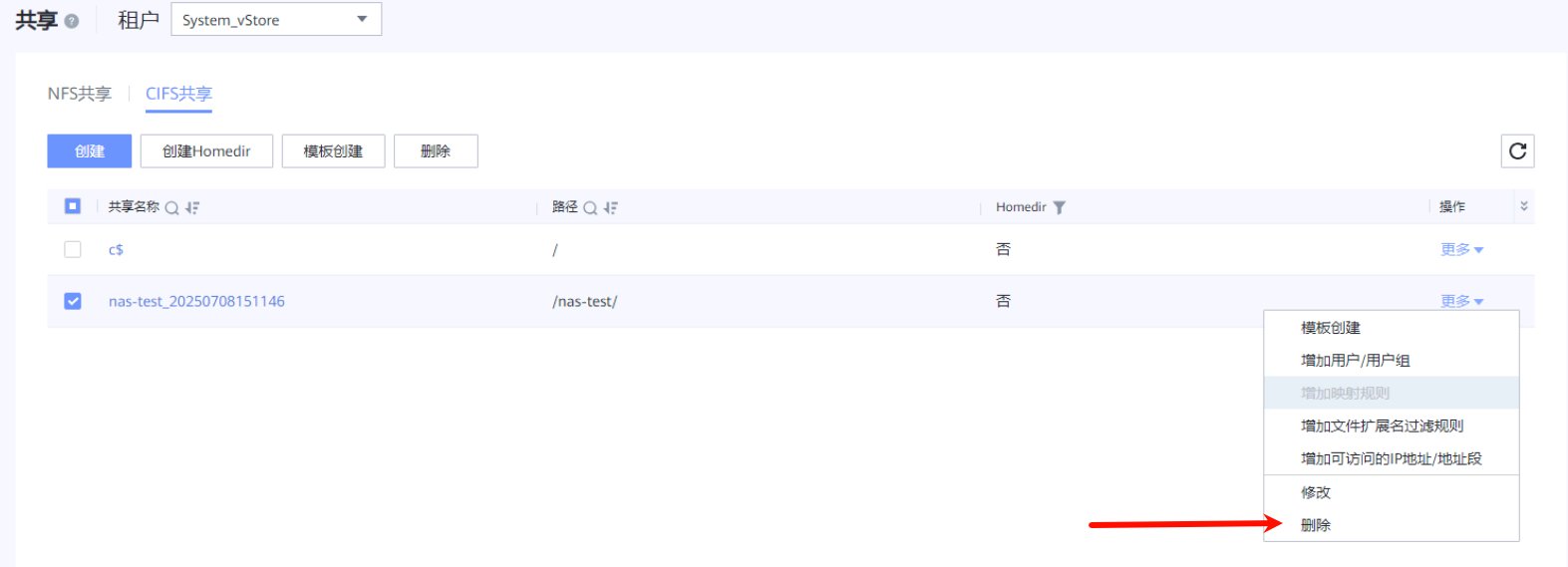

image-20250708164245702

image-20250708164318081

image-20250708164345627

image-20250708164632576

image-20250708164506161

image-20250708164537756

image-20250708171139911

自动挂载

通过UUID自动挂载

1

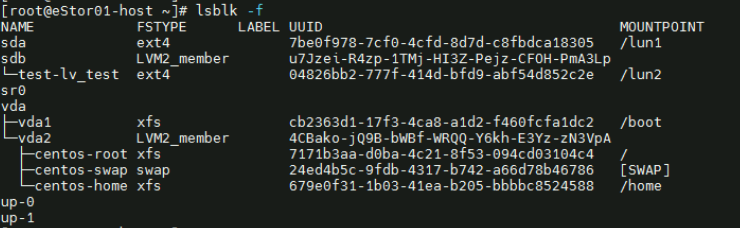

lsblk -f		# 查看磁盘或分区的UUID

image-20250708163142108

1

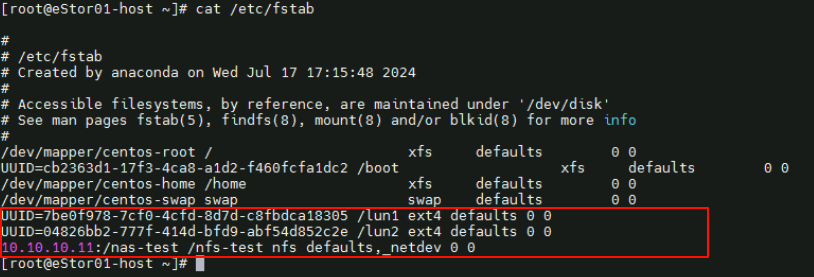

echo "UUID=XXXX" lun1 ext4 defaults 0 0 >> /etc/fstab		# 将挂载信息写到自动挂载文件中

image-20250708163617335

image-20250708163635045

image-20250708163650407

1
2
3
4

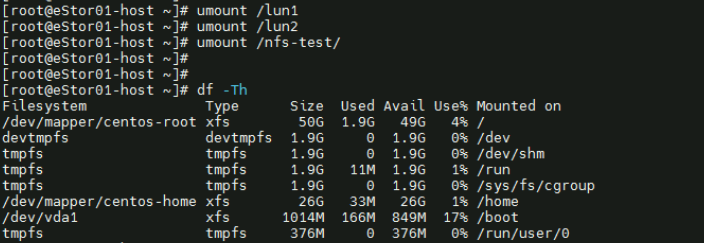

# 取消挂载
umount /lun1
umount /lun2
umount /nfs-test

image-20250708163711627

1

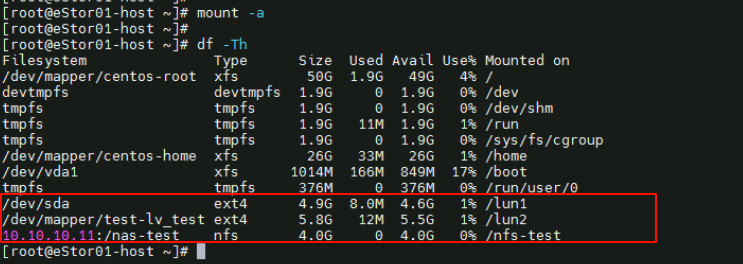

mount -a 		# 挂载全部

image-20250708163758738
